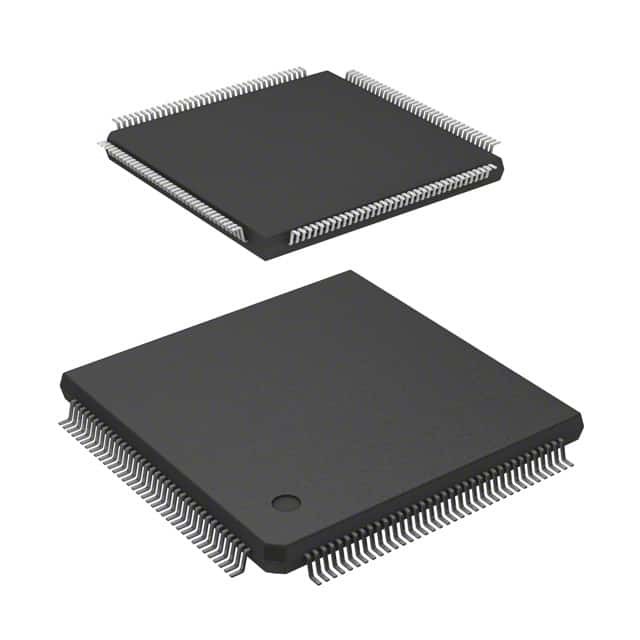

C167CRLMHABXQLA1 IC MCU 16BIT ロムレス 144MQFP インフィニオン・テクノロジーズ

紹介

C167CRは,シメンスC16xファミリーの全機能シングルチップCMOSマイクロコントローラの一種である.高CPU性能 (最大1秒あたり1000万回の命令) と高い周辺機能と強化されたIO能力を組み合わせますまた,PLL経由でオンチップの高速RAMとクロック生成も提供しています.

C167CR 16ビットマイクロコントローラー

● 高性能 16 ビット CPU 4 段階 パイプライン
● 20MHz の CPU 時計 で 100 ns の 指示 サイクル 時間
● 500 ns マルチプリケーション (16 × 16 ビット), 1 μs 分割 (32 / 16 ビット)
● 強化されたブールビット操作機能
● HLL と オペレーティング システム の サポート に 関する 追加 指示
● 複数の変数レジスタバンクを用いたレジスタベースの設計
● 単サイクル 文脈 切り替え サポート
● チップ内 PLL を 通し て 時計 生成 または 直接 時計 入力 を 通し て 時計 生成
● 16 MByte まで の コード と データ の 線形 アドレス スペース
● 2 KB バイト の チップ 内 RAM (IRAM)
● 2 KBytes の チップ 上 の 拡張 RAM (XRAM)
● プログラム可能な外部バス特性
● 8 ビット または 16 ビット 外部 データ バス
● 多重化または多重化外部のアドレス/データバス
● プログラム できる 5 つの チップ 選択 信号
● バス の 中裁 支援
● 1024 バイト チップ上の特殊機能登録領域
● 静止 と 停電 の モード
● 周辺イベントコントローラ (PEC) を通して 8 チャネル断断駆動単周期データ転送設備
● 56 ソースの 16 優先レベル中断システム,サンプル速度は 50 ns まで
● 16 チャンネル 10 ビット A/D 変換器 9.7 μs 変換 時間
● 16 チャンネル の 記録/比較 装置 の 二 つ
● 4 チャンネル の PWM 装置
● 5 台 の 多機能 汎用 タイマー ユニット
● 2 つのシリアルチャンネル (同期/非同期,高速同期)
● 15 つのメッセージオブジェクト (フル-CAN / ベース-CAN) とのオン-チップ CAN インターフェース
● プログラム できる ウォッチ ドッグ タイマー
● 部分的には選択可能な入力スローズ値とヒステレシスで,最大111つの一般目的のI/Oライン
● Cコンパイラ,マクロアセンブリ パッケージ,エミュレーター,評価ボード,HLLデバガー,シミュレーター,論理解析器分解機,プログラミングボードなどの多くの開発ツールがサポートされています
● チップ内ブートストラップロード
●144ピン MQFP パッケージ (EIAJ)
