C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN シリコンラボ

システム概要

C8051F300/1/2/3/4/5デバイスは,完全に統合された混合信号システム・オン・チップMCUである.強調された機能は以下に記載されている.特定の製品機能選択については,ページ14の表1.1を参照.

• 高速パイプライン付き 8051 に対応するマイクロコントローラーコア (最大 25 MIPS)
• システム内,フルスピード,侵入性のないデバッグインターフェース (チップ上)
• プログラム可能な増幅前増幅器とアナログマルチプレクサー付きの8ビット500kspsの11チャネルADC
(C8051F300/2のみ)
• 精密でプログラム可能な 25 MHz 内部オシレーター
•最大8kBのオンチップフラッシュメモリ
• 256 バイト の オン チップ RAM
•ハードウェアに実装されたSMBus/I2CとEnhanced UARTシリアルインターフェース
• 16 ビット タイマー の 3 つ
• 3つのキャプチャ/比較モジュールとウォッチドッグタイマー
機能
• オンチップの電源リセット,VDDモニター,温度センサー
• チップ内電圧比較器
バイト幅のI/Oポート (5V対応)

アナログ周辺機器

- 8ビットADC (F300/2のみ)
・500kpsまで
■最大8つの外部入力
• 4, 2, 1, 0 のプログラム可能なアンプの増幅5
外部ピンまたはVDDからVREF
• 内蔵温度センサー
• 外部変換開始入力
- 比較器
• プログラム可能なヒステレシスと応答時間
• 中断またはリセットソースとして設定可能
低電流 (<0.5 μA)

チップ上のデバッグ
- チップ上のデバッグ回路は,全速で侵入しないシステム内のデバッグを容易にする (エミュレーター不要)
- ブレイクポイント,シングルステップ,インスペクト/変更メモリとレジスタを提供
- ICEチップ,ターゲットポッド,ソケットを使用するエミュレーションシステムよりも優れた性能
- 開発キット

供給電圧2.7〜3.6V
- 典型的な稼働電流: 6.6 mA @ 25 MHz; 14 μA @ 32 kHz
- 典型的なストップモード電流: 0.1 μA
- 温度範囲: 40 °Cから +85 °C

高速8051 μcコア

- パイプライン式命令アーキテクチャ; 命令の70%を1または2つのシステムクロックで実行する
- 25MHzクロックで最大25MIPSスループット
- 拡張中断処理

記憶力
- 256バイトの内部データ RAM
- 最大 8kB (F300/1/2/3), 4kB (F304) または 2kB (F305) フラッシュ; 8kBデバイスでは 512バイトが予約されています

デジタル周辺機器
- 8ポート I/O; すべての5Vは,高いシンク電流に対応する
- ハードウェア強化UARTとSMBusTMシリアルポート
- 3つの汎用16ビットカウンター/タイマー
- 3つのキャプチャ/比較モジュールを備えた16ビットプログラム可能なカウンターアレイ (PCA)
- PCA またはタイマーと外部クロックソースを使用してリアルタイムクロックモード

時計源
- 内部オシレーター: ± 2% の精度で 24.5 MHz UART 操作をサポート
- 外部オシレーター:クリスタル,RC,C,または時計 (1または2ピンモード)
- 時計源の間で切り替えることができます; 省エネモードで便利

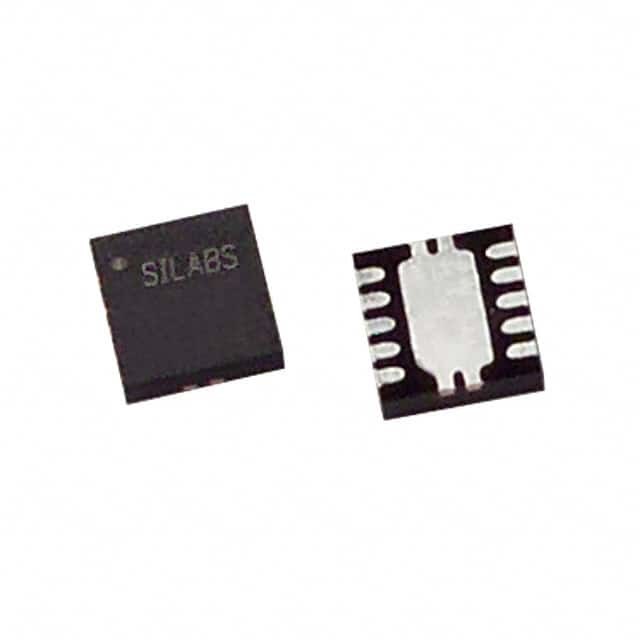

11-ピン四角平面無鉛 (QFN) RoHSパッケージ
- 3×3mmのPWBの足跡
