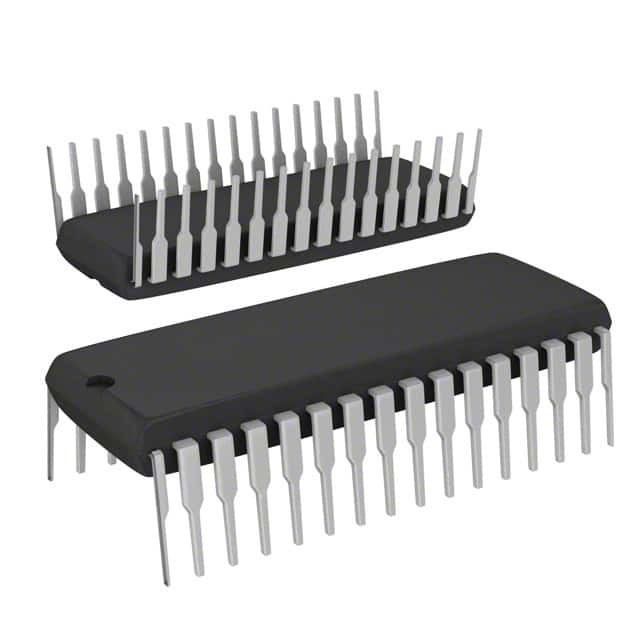

ST72T141K2B6 IC MCU 8BIT 8KB OTP 32SDIP STMマイクロ電子機器
| ブランド名 | STMicroelectronics |
|---|---|
| モデル番号 | ST72T141K2B6 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | 8ビット | コアサイズ | 8MHz |
|---|---|---|---|
| スピード | SPI | 結合性 | LVD,モーター制御 PWM,POR,PWM,WDT |
| ペリフェラル | 14 | I/O の数 | 8KB （8K X 8） |
| プログラム記憶容量 | OTP | プログラム記憶タイプ | - |
| EEPROMのサイズ | 256 x 8 | RAMのサイズ | 4V | 5.5V |
| 電圧-供給（Vcc/Vdd） | A/D 8x8b | データ変換装置 | 内部 |
| 発振器のタイプ | -40°C ~ 85°C (TA) | 動作温度 | 穴を抜ける |
| マウントタイプ | 32-SDIP (0.400インチ、10.16mm) | パッケージ/ケース | - |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ST72T141K2B6 | IC MCU 8BIT 8KB OTP 32SDIP | |
| ST7FMC1K2B6 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST72F264G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324BK2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324BK4B6 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST72F324BK6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F32AK1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F63BK6B1 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72C215G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72C254G1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72C254G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F260G1B5 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F262G1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F262G2B5 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F262G2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324BK4M6 | IC MCU 8BIT 16KB FLASH 32SOIC | |
| ST72F324K2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F324K4B6 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST72F324K6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F324LK6B5 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F324LK6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F325K6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| ST72F32AK2B6 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F621K4B1 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST72F63BK1B1 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F63BK2B1 | IC MCU 8BIT 8KB FLASH 32SDIP | |
| ST72F63BK4B1 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| ST7FOXK1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F264G2B5 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST7FLI49MK1B6 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST7FLITE49K2B6 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST7FOXK2B6 | IC MCU 8BIT 8KB FLASH 32DIP | |
| ST72F262G1B5 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| ST72F264G1B5 | IC MCU 8BIT 4KB FLASH 32SDIP | |
| STM8S105K4B6 | IC MCU 8BIT 16KB FLASH 32SDIP | |
| STM8S105K6B6 | IC MCU 8BIT 32KB FLASH 32SDIP | |
| STM8S903K3B6 | IC MCU 8BIT 8KB FLASH 32SDIP |
製品の説明
製品詳細
一般的な説明
紹介ST72141Kデバイスは,A/D変換とSPIインターフェース機能を備えた,モーター制御アプリケーションのために特別に設計されたST7マイクロコントローラファミリーのメンバーです.センサーを搭載したまたは搭載していない電気ブラシレスモーターの制御用のオンチップモーターコントローラー周辺機器を含む.常磁気直流モーターの6段階制御のための応用例は,図1に示されています.
■ 記憶
8K プログラムメモリ (ROM/OTP/EPROM)256バイトのRAM
■ 時計,リセット,供給管理
強化されたリセットシステム
低電圧供給監督者
3つの省エネモード
■ 14 I/O ポート
◎ 14つの多機能双方向I/Oライン: 外部中断能力 (2ベクター), 13つの交代機能ライン,3つの高シンク出力
■ モーター制御周辺機器
6つのPWM出力チャンネル
緊急ピンは,HiZ状態への出力を強制します.
3つのアナログ入力でローターの位置を検出し,追加のセンサーは必要ありません.
流量制限の比較器
■ 3 タイマー
2 つの入力キャプチャ,2 つの出力比較,外部クロック入力,PWMおよびパルス発電機モード
システム完整性を監視する時間計
■ 通信インターフェース
SPI同期シリアルインターフェース
■ アナログ周辺機器
8 つの入力ピンを持つ 8 ビット ADC
■ 指示書
8ビットデータ操作
63 基本指示
17 つの主要なアドレスモード
8 x 8 署名なしの掛け算命令
真のビット操作
■ 開発ツール
ハードウェア/ソフトウェア開発のパッケージ
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | STMマイクロ電子機器 |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | ST7 |
| パッケージ | トューブ |
| パッケージケース | 32 SDIP (0.400",10.16mm) |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者 デバイス パッケージ | * |
| I-O の数 | 14 I/O |
| スピード | 8MHz |
| EEPROM サイズ | - |
| コアプロセッサ | ST7 |
| RAM サイズ | 256 × 8 |
| プログラムメモリ | OTP |
| 周辺機器 | LVD,モーター制御 PWM,POR,PWM,WDT |
| 接続性 | SPI |
| 電圧供給Vcc-Vdd | 4V~5.5V |
| コアサイズ | 8ビット |
| プログラムメモリ サイズ | 8KB (8K x 8) |
| データ変換機 | A/D 8x8b |
| オスイレーター型 | 内部 |
記述
ST7 ST7 マイクロコントローラIC 8ビット 8MHz 8KB (8K x 8) OTP
