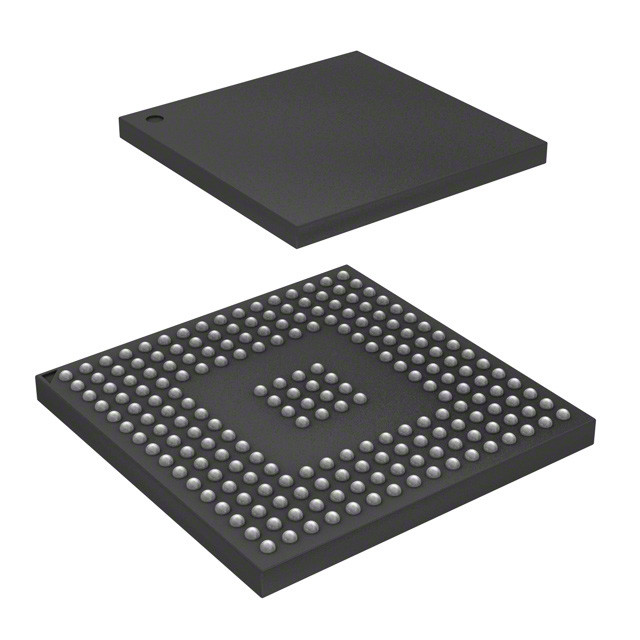

SPC5668EK0MMG IC MCU 32ビット 2MB フラッシュ 208MAPBGA N✖P USA Inc.

記述

このマイクロコントローラーは,中級エンジン制御および自動車トランスミッション制御アプリケーションで使用するために設計された32ビットシステム・オン・チップ (SoC) デバイスです.
FreescaleのMPC5600ファミリーのデバイスと互換性があり,MPC5632Mデバイスを超えたパフォーマンスと機能を提供しています.
マイクロコントローラー e200z4 ホストプロセッサコアは,Power Architecture® テクノロジーをベースに構築され,組み込みアプリケーション向けに特別に設計されています.このコアはデジタル信号処理 (DSP) の指示をサポートする.
このデバイスは,命令キャッシュの8KBからなる2つのレベルのメモリ階層を有し, 128KBのオンチップSRAMと2MBの内部フラッシュメモリによってサポートされています.
開発のために,この装置には,フリースケール垂直校正システムを使用するときにのみアクセス可能な校正バスが含まれています.

• 150 MHz e200z4 パワーアーキテクチャコア

変形長指示符号化 (VLE)
2つの実行ユニットを持つ超スケール構造
周期あたり最大2つの整数または浮動小数点指示
サイクルあたり最大4回の増やし・累積操作
• 記憶 の 組織
2MBのオンチップフラッシュメモリ,ECCと読み書き (RWW)
スタンバイ機能 (32 KB) とECC付きの 128 KB のオンチップ SRAM
8KBの命令キャッシュ (行ロック付き) 2方向または4方向で設定できます
14 + 3 KB eTPU コードとデータ RAM
4 4 4 横バースイッチ (XBAR)
24入りのMMU
• 安全 保護 が 失敗 する
16入りのメモリ保護ユニット (MPU)
3つのサブモジュールを持つCRCユニット
交差点温度センサー
• 断つ
設定可能な中断制御器 (INTC) とマスクできない中断器 (NMI)
64チャネル eDMA
• シリアルチャンネル
3つのeSCIモジュール
3つのDSPIモジュール (そのうち2つは下流マイクロセカンドチャネル (MSC) をサポート)
3つのFlexCANモジュール,それぞれ64個のメッセージバッファー
1つのFlexRayモジュール (V2.1) 10 Mbit/sまで,ダブルチャネルまたはシングルチャネル,128メッセージオブジェクト,ECC
• 1つのeMIOS
24つの統一チャンネル
1 eTPU2 (第2世代 eTPU)
32 標準チャンネル
1つの反応モジュール (チャネルごとに3つの出力を持つ6つのチャネル)
• 2つの強化された並列アナログからデジタル変換器 (eQADC)
●40の12ビット入力チャンネル (2ADCでマルチプレックス);外部マルチプレックスで56チャンネルまで拡張可能
6つのコマンドキュー
トリガーとDMAのサポート
〜 688 ns 最低変換時間
• チップ上にあるBAM (ブートアシストモジュール) の CAN/SCI ブートストラップ・ローダー
• ネクサス:コアにはクラス3+,eTPUにはクラス1
JTAG (5ピン)
開発誘発セマフォール (DTS)
外部ツールとの通信のためのEVTOピン
• 時計 の 生成
オンチップの440MHzメインオシレーター
オンチップのFMPLL (周波数調節相ロックループ)
• 最大112通用I/Oライン
単一の入力,出力,または特殊機能としてプログラム可能
プログラム可能な限界値 (ヒステレシス)
• 電力 削減 モード: ゆっくり,停止,待機
• 柔軟な供給制度
5V単電源と外部の弾筋
複数の外部電源: 5V,3.3V,および1.2V
