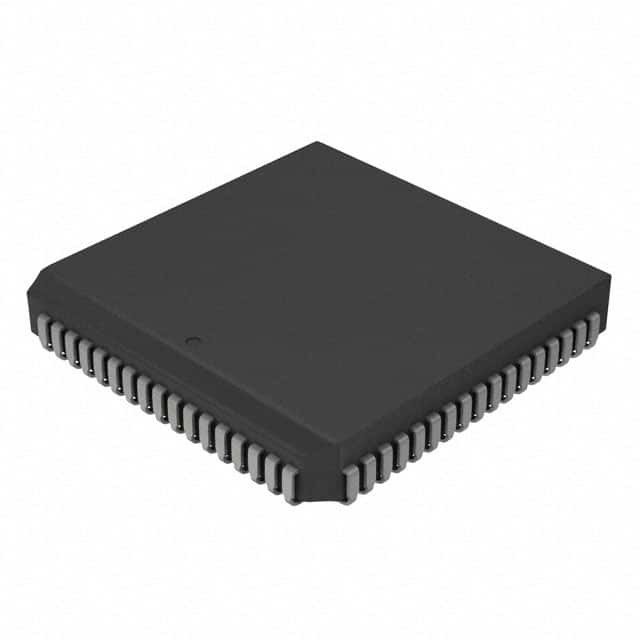

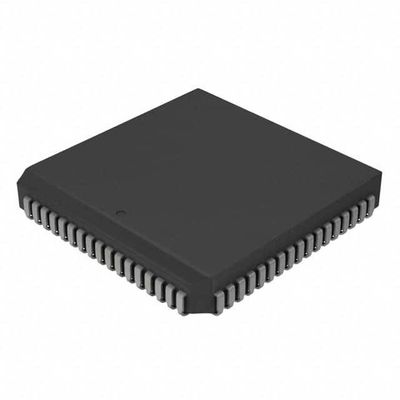

PIC18C801-I/L IC MCU 8BIT ロムレス 84PLCC マイクロチップ技術

装置の概要

この文書には,次の2つのデバイスに関するデバイス特有の情報が含まれます.

1PIC18C601

2PIC18C801

PIC18C601は64ピンTQFPと68ピンPLCCパッケージで提供されている.PIC18C801は80ピンTQFPと84ピンPLCCパッケージで提供されている.

特徴の概要は表1-1に示されています.
デバイスブロック図は, 64/68ピン構成の図1-1,80/84ピン構成の図1-2に示されている.両パッケージのピノウットは表1-2に記載されている.

高性能 RISC CPU:

• Cコンパイラ最適化されたアーキテクチャのインストラクションセット
• 2 Mb バイト まで の 線形 プログラム メモリ
• 4 Kbyte に アドレス する 線形 データ メモリ
• 160 ns までの指示サイクル:
- DC - 25 MHz 時計入力
- 4 MHz - 6 MHz 時計入力 PLL がアクティブ
• 16 ビット幅の指示, 8 ビット幅のデータパス
• 中断の優先度
• 8 x 8 シングルサイクル ハードウェア マルチプリカー

周辺機能:

• 高電流シンク/ソース 25 mA/25 mA
• 個別方向制御付き最大47のI/Oピン
• 外部 の 3 つ の 断断 ピン
• タイム 0 モジュール: 8 ビット/16 ビットタイマー/カウンター 8 ビットプログラム可能なプレスカラー
• タイマー1 モジュール: 16 ビットタイマー/カウンター (CCPのタイムベース)
•タイマー2 モジュール: 8 ビットタイマー/カウンター
• タイマー3 モジュール: 16 ビットタイマー/カウンター
• 2次オシレータークロックオプション - タイム1/タイマー3
• 2つのキャプチャ/コンパール/PWM (CCP) モジュールのCCPピンは以下のように構成できます.
- カプチャ入力: 16 ビット,最大解像度 10 ns
- 比較は16ビットで 最大解像度160ns (TCY)
- PWM出力:PWM解像度は1~10ビット最大です.PWM周波数.
8ビット解像度 = 99kHz
10ビット解像度 = 24.4 kHz
■ マスター同期シリアルポート (MSSP) 2つの動作モード:
- 3ワイヤのSPITM (SPIモードを4つすべてサポート)
- I2CTM マスターとスレーブモード
• アドレス可能なUSARTモジュール: アドレスビットでの中断をサポート

アドバンスト アナログ 機能:

• 10 ビット アナログ・デジタル変換モジュール (A/D)
- 迅速なサンプル採取率
- SLEEP の間に変換可能
- DNL = ±1 LSb,INL = ±1 LSb
- 最大12チャンネル
• プログラム可能な低電圧検出 (LVD) モジュール
#名前?

マイクロコントローラーの特殊特性:

• パワーオンリセット (POR), パワーアップタイマー (PWRT), オシレーター起動タイマー (OST)
• ウォッチドッグタイマー (WDT) と 独自のオンチップ RC オシレーター
• ブートローダーアプリケーション用のオンチップのブートRAM
• 8 ビットまたは 16 ビット外部メモリインターフェースモード
ソフトウェアでプログラムできる2つのチップ選択信号まで (CS1とCS2)
• 1 つのプログラム可能なチップ I/O 選択信号 (CSIO) をメモリマッピング I/O 拡張のために
• 省エネ スリープ モード
• 振動器のオプションは以下の通り
- 4Xフェーズロックループ (プライマリオシレーター)
- 秒次オシレーター (32 kHz) 時計入力

CMOS技術:

• 低電力,高速 CMOS テクノロジー
• 完全 静的 設計
• 広範囲の稼働電圧 (2.0V~5.5V)
■産業用および拡張温度範囲
• 低電力消費
