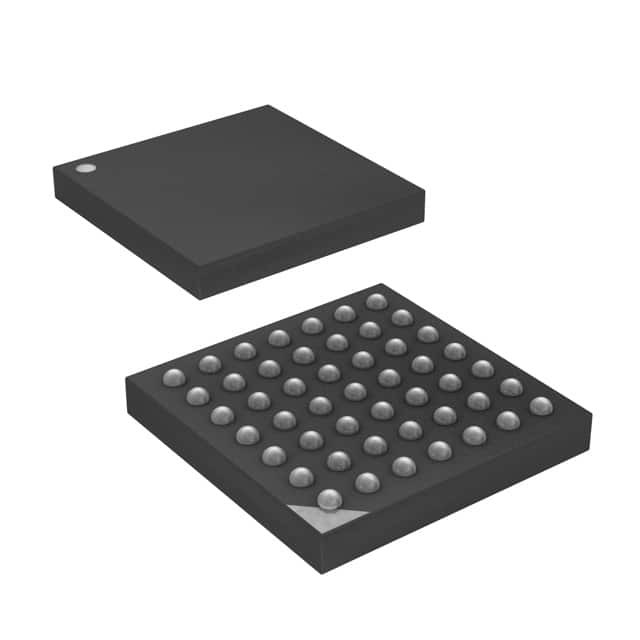

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGAマイクロチップ テクノロジー

概要

ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284Pは,AVR強化RISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラである.単一のクロックサイクルで強力な指示を実行することによって,,ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284Pは,1MHzあたり1MIPSに近づく出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができる.

特徴

• 高性能で低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
131 強力な指示 ほとんどの単一時計サイクル実行
32 x 8 一般目的の作業レジスタ
完全静的操作
20MHzで最大20MIPSのスループット
チップ上の2サイクル増倍器
• 高耐久性 揮発性 ない 記憶 部分
16/32/64/128K バイト システム内 自動プログラム可能な Flash プログラムメモリ
512B/1K/2K/4Kバイト EEPROM
1 / 2 / 4 / 16Kバイト 内部のSRAM
書き/消すサイクル: 10,000 フラッシュ/ 100,000 EEPROM
データ保存: 85°Cで20年/25°Cで100年 (1)
独立ロックビットを持つオプションのブートコードセクション
システム内プログラミング オンチップ・ブートプログラム
真 の 読み書き 操作
ソフトウェアセキュリティのためのプログラミングロック
JTAG (IEEEStd. 1149.1 コンプライアント) インターフェース
JTAG 標準による境界スキャン能力
広範囲にわたるオンチップデバッグサポート
JTAG インターフェースを通じてフラッシュ,EEPROM,ファイューズ,ロックビットプログラム
• 周辺 機能
2つの8ビットタイマー/カウンタで別々のプレスカラーと比較モード
16 ビットタイマー/カウンタで別々のプレスカラー,比較モード,キャプチャモード
独立オシレーターを持つリアルタイムカウンター
6つのPWMチャネル
8チャネル10ビットADC
1x,10xまたは200xで選択可能な増幅の差分モード
バイト指向の2ワイヤーシリアルインターフェース
2つのプログラム可能なシリアルUSRT
マスター/スレーブ SPI シリアルインターフェース
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部キャリブレーテッドRCオシレーター
外部と内部の中断源
6つの睡眠モード:イドライン,ADCノイズ削減,省エネ,オフ,スタンバイ,
延長待機状態
• I/O パッケージ
32 プログラム可能な I/O ライン
40ピンのPDIP,44リードのTQFP,44パッドのVQFN/QFN/MLF
44パッド DRQFN
49ボール VFBGA
• 稼働電圧
¥1.8〜5.5V
• 速さ の レベル
0 - 4 MHz @ 1.8 - 5.5V
0〜10MHz @2.7〜5.5V
0〜20MHz @4.5〜5.5V
• 1 MHz,1.8V,25°C の電源消費量
活性:0.4mA
停電モード:0.1μA
節電モード: 0.6μA (32kHz RTCを含む)
