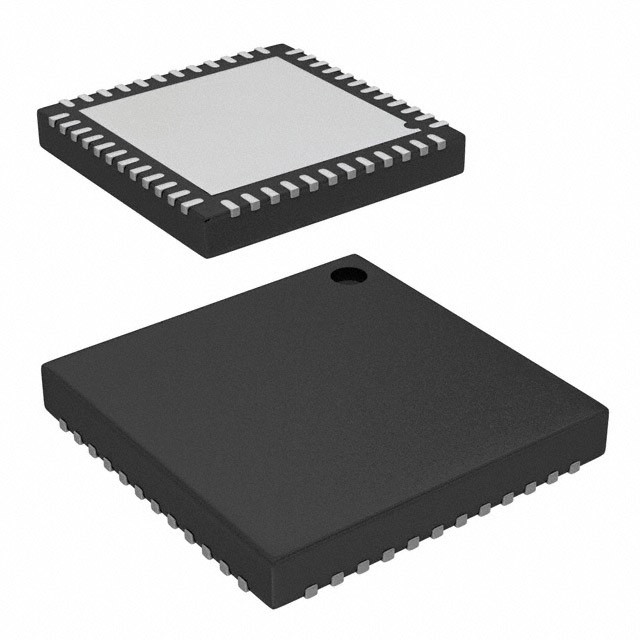

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN インフィニオン・テクノロジーズ

一般説明

PSoC® 3は,構成可能なブロックのユニークな配列で,マイクロコントローラーユニット (MCU),メモリ,アナログ,デジタル周辺機能を1つのチップで提供する真のシステムレベルのソリューションです.CY8C32ファミリーは,シグナル取得の近代的な方法を提供していますアナログ機能は熱対 (直流電圧に近い) から超音波信号まで範囲を網羅する.

特徴

■ 単サイクル8051CPUコア
□ 50 MHz の DC 動作
□ 指示 を 掛け 割る
□ フラッシュ プログラム メモリー,最大 64 KB, 10 万 回 の 書き込み サイクル, 20 年 の 保存,多重 の セキュリティ 機能
□ 512 バイト の フラッシュ キャッシュ
□ 8KB まで の フラッシュ エラー 訂正 コード (ECC) や 設定 ストレージ
□ 最大 8 KB の SRAM
□ 電気 で 消し去れる プログラム できる 読み取り 専用 メモリ (EEPROM) の 最大 2 KB,M サイクルの 保存 期間 20 年
□ 24チャネル直送メモリアクセス (DMA) と多層AHB[1]バスアクセス
• プログラム可能な鎖形容詞と優先順位
• 高帯域幅32ビット転送サポート
■ 低電圧,超低電源
□ 広範囲の稼働電圧:0.5V~5.5V
□ 高効率のブーストレギュレーター 0.5V から 1.8V から 5.0V への出力
□ 3 MHz で 0.8 mA, 6 MHz で 1.2 mA, 50 MHz で 6.6 mA
□ 低電力モード
リアルタイムクロック (RTC) と低電圧検出 (LVD) 割り込みの1μA睡眠モード
• 200-nA 冬眠モード RAM 保持
■ 多様なI/Oシステム
□ 28から72のI/O (62GPIO,8つの特殊入力/出力 (SIO),2つのUSBIO[2])
□ デジタルまたはアナログ周辺機器への任意のGPIOルーティング
□任意のGPIOからLCD直接ドライブ,最大46×16セグメント[2]
□ CapSense®のサポートは GPIOから提供される[3]
□ 1.2-V から 5.5-V の I/O インターフェース 電圧,最大 4 ドメイン
□ マスク可能な,任意のピンやポートで独立したIRQ
□ スミットトリガートランジスタ・トランジスタ論理 (TTL) 入力
□ すべてのGPIOは,オープンドレイン高/低,引き上げ/引き下げ,High Z,または強い出力として構成できます.
□ パワーオンリセット (POR) 時に設定可能なGPIOピン状態
□ SIO の 25 mA の沈み
■ デジタル周辺機器
□ 16 から 24 の プログラム可能な PLD ベースの汎用 デジタル ブロック (UDB)
□ フルスピード (FS) USB2.0 12 Mbps 内部オシレーターを使用 [1]
□ 16 ビット の 設定 できる 計時器,カウンター,PWM ブロック の 4 つ まで
□ 標準 周辺 機器 の 図書館
• 8 ビット,16 ビット,24 ビット,32 ビット の 計時器,カウンター,PWM
• シリアル周辺インターフェース (SPI),ユニバーサル・アシンクロン・トランスミッター・リシーバー (UART),I2C
• カタログで入手できる他の多くのもの
□ 高級 周辺 機器 の 図書館
• 周期的な冗長性チェック (CRC)
• 偽のランダムシーケンス (PRS) 発電機
•ローカル・インターコネクト・ネットワーク (LIN) バス 20
• 四角解読器
■ アナログ周辺機器 (1.71 V VDDA 5.5 V)
□ 1,024 V ±0.9% 内部電圧基準 40°C から +85°C
□ 8~12ビット解像度で設定可能なデルタシグマADC
• プログラム可能な加益段階: ×0.25 から ×16
• 12 ビットモード,192 kps, 66 dB の信号と騒音と歪み比 (SINAD), ± 1 ビット INL/DNL
□ 1 つの 8 ビット, 8 Msps IDAC または 1 Msps VDAC
□ 95 ns の応答時間を持つ 2 つの比較器
□ CapSense の サポート
■ プログラム,デバッグ,追跡
□ JTAG (4ワイヤー),シリアルワイヤーデバッグ (SWD) (2ワイヤー),シングルワイヤービューヤー (SWV) インターフェース
□ 8 つのアドレスと 1 つのデータブレイクポイント
□ 4KB の 命令 追跡 バッファー
□ I2C,SPI,UART,USB,その他のインターフェースでサポートされるブートローダープログラミング
■ 精密でプログラム可能なクロッキング
□ 全温度と電圧範囲にわたる3~24MHzの内部オシレーター
□ 4〜25MHzの結晶振動器で,結晶PPMの精度を測定する
□ 50 MHz まで の 内部 PLL 時計 生成
□ 32.768kHz の 時計 の 水晶 オシレーター
□ 1, 33, 100 kHz の 低 電力 の 内部 オシレーター
■ 温度と包装
□ 工業用気温40°Cから85°C
□ 48ピンSSOP,48ピンQFN,68ピンQFN,100ピンTQFPパッケージオプション
