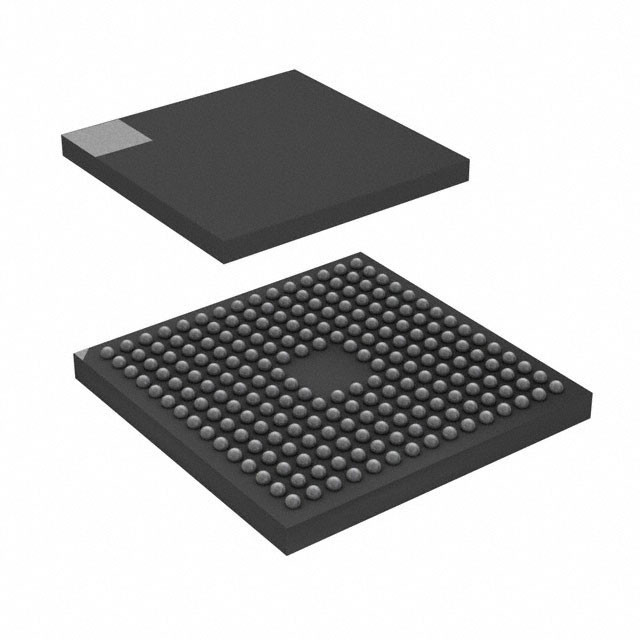

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMマイクロ電子機器

記述

STM32F745xxおよびSTM32F746xxデバイスは,高性能ARM® Cortex®-M7 32ビットRISCコアに構築されており,最大216MHzで動作することができます.Cortex®-M7コアには,すべてのARM®シングルプレシジョンデータ処理命令とデータ形式をサポートする単一の浮遊点単位 (SFPU) が搭載されています.プログラムセキュリティを向上させるメモリ保護ユニット (MPU) も含まれています.STM32F745xx と STM32F746xx デバイスは,最大 1 Mbyte のフラッシュメモリを持つ高速組み込みメモリを組み込みます, 320 Kbyte の SRAM (重要なリアルタイムデータのための 64 Kbyte の Data TCM RAM を含む), 16 Kbyte の 命令 TCM RAM (重要なリアルタイムルーチンのための),最低電源モードで利用可能なバックアップ SRAM の 4 Kbyte2つのAPBバス,2つのAHBバスに接続されている32 ビットのマルチ-AHBバスマトリックスと,内部および外部メモリへのアクセスをサポートするマルチレイヤのAXIインターコネクト.

特徴

• コア: ARM® 32 ビット Cortex®-M7 CPU FPU,アダプティブリアルタイムアクセラレータ (ART AcceleratorTM) と L1 キャッシュ: 4KB データキャッシュと 4KB 命令キャッシュ,組み込みフラッシュメモリと外部メモリから0等待状態実行を許可する周波数最大216MHz,MPU,462DMIPS/2.14DMIPS/MHz (Dhrystone 2.1),DSP指示
• 記憶
1MB までのフラッシュメモリ
OTPメモリ1024バイト
SRAM: 320KB (重要なリアルタイムデータのための 64KB のデータ TCM RAM を含む) + 16KB のインストラクション TCM RAM (重要なリアルタイムルーチン) + 4KB のバックアップ SRAM (最低電力モードで利用可能)
柔軟な外部メモリコントローラ,最大32ビットデータバス:SRAM,PSRAM,SDRAM/LPSDR SDRAM,NOR/NANDメモリ
• 双モード Quad-SPI
• LCD パラレルインターフェース,8080/6800 モード
• XGA 解像度までの LCD-TFT コントローラーと専用の Chrom-ART アクセレータTM
• 時計,リセット,供給管理
◎1.7Vから3.6Vのアプリケーション供給とI/O
POR,PDR,PVDとBOR
専用USB電源
4〜26MHzの結晶オシレーター
内部 16 MHz 工場製 RC (1% 正確さ)
カリブレーション付きRTC用の32kHzオシレーター
校正付き 32 kHz の内部 RC
• 低電力
睡眠,停止,待機モード
RTC の VBAT 供給, 32×32 ビット のバックアップ レジスタ + 4KB のバックアップ SRAM
3×12ビット,2.4 MSPS ADC:最大24チャンネルと7.2 MSPSをトリプルインターリーブモードで
• 2×12 ビット D/A 変換機
・最大18つのタイマー:最大13つの16ビット (1x低電力16ビットタイマーストップモードで利用可能) と2つの32ビットタイマー,各には最大4つのIC/OC/PWMまたはパルスカウンターと二乗 (増量) エンコーダー入力. すべての15タイマー 216 MHzまで実行 2xウォッチドッグ,SysTickタイマー

• 一般用途DMA:FIFOとバーストサポートの16ストリームDMAコントローラ
• デバッグモード
SWDとJTAGインターフェース
Cortex®-M7 トレースマクロセルTM
• 割り込み能力のある最大168のI/Oポート
〜108MHzまで164速I/O
〜1665V対応のI/O
• 最大25の通信インターフェース
4 × I2C インターフェイスまで (SMBus/PMBus)
〜 4 USARTs/4 UARTs (27 Mbit/s,ISO7816インターフェース,LIN,IrDA,モデム制御)
6 SPI (最大 50 Mbit/s) まで,内部オーディオPLLまたは外部クロックによるオーディオクラスの精度のために muxed simplex I2S 3
2 x SII (シリアルオーディオインターフェイス)
2 × CAN (2.0Bアクティブ) と SDMMC インターフェース
SPDIFRXインターフェース
HDMI-CEC
• 高度な接続性
USB2.0 フルスピードデバイス/ホスト/OTGコントローラ
専用DMA,オンチップフルスピードPHYとULPIのUSB 2.0高速/フルスピードデバイス/ホスト/OTGコントローラ
専用DMA付き10/100Ethernet MAC:IEEE 1588v2ハードウェア,MII/RMIIをサポートする
• 8~14ビット パラレルカメラ インターフェース 54 Mbyte/s まで
• 真 の ランダム 数 発生 器
• CRC 計算単位
• RTC:次数準確性,ハードウェアカレンダー
• 96 ビット 独自の ID
