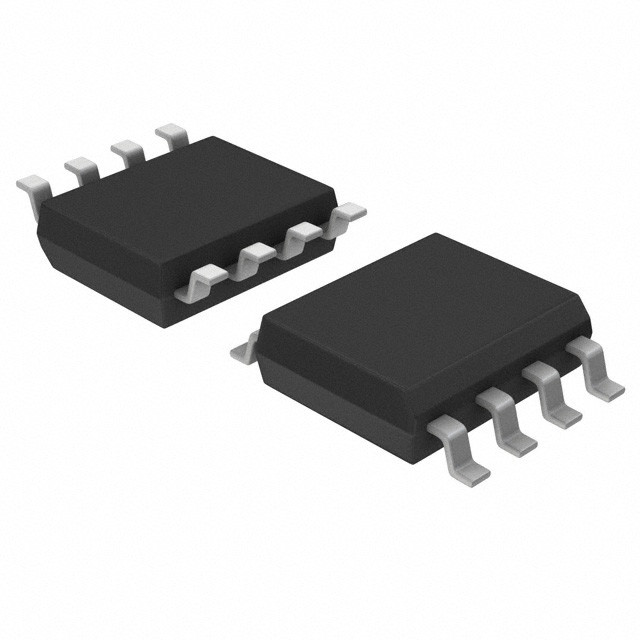

MC9S08PL4CSC IC MCU 8ビット 4KB フラッシュ 8SOIC N✖P USA Inc.

主要な特徴

• 8 ビット S08 セントラル プロセッサ ユニット (CPU)
〜 20 MHz バス 2.7V から 5.5V 横切りに
温度範囲: -40 °Cから105 °C
◎ 40 つの中断/リセット ソースまでサポート
4階層のネストされた中断をサポートする
チップ内メモリ
完全読み込み/プログラム/消去まで 16 KB
動作電圧と温度
〜256バイトまでのEEPROM,2バイトの消去セクター
flash を実行している間にプログラムして消す
2048 バイトまでのランダムアクセスメモリ (RAM)
フレッシュとRAMへのアクセス保護
• 省エネ モード
低電力停止モード 1 つ; 低電力待機
モード
周辺時計を有効に登録する時計を無効にすることができます
時計を回転させることができる
停止3モードで特定の周辺機器に有効のまま
• 時計
振動器 (XOSC) - ループ制御されたピアス
オシレーター,水晶またはセラミック・レゾナータ
31.25kHzから39.0625kHz,または4MHzから20MHz
内部時計源 (ICS) - 周波数を含む
内部または外部で制御されるロックループ (FLL)
内部参照の精密なトリミング
0 の温度範囲内での 1% の偏差を許容する
°Cから70 °C,全体に2%の偏差
動作温度 20 MHz まで
• システム保護
独立時計源を持つウォッチドッグ
低電圧検知 リセットまたは中断
選択可能な移動点
違法な操作コードの検知とリセット
違法なアドレスをリセットで検出
• 開発支援
単線バックグラウンドデバッグインターフェース
3つのブレイクポイントを許可するブレイクポイント能力
回路内のデバッグ中に設定する
チップ内回路エミュレーター (ICE) デバッグモジュール
2つのコンパレーターと9つのトリガーモードを含む
• 周辺機器
ACMP - 両方の陽性を持つ1つのアナログ比較
選択可能な割り込み
比較出力の上昇と減少について
ADC - 12チャネル,12ビット解像度 2.5 μs
変換時間;オプションのデータバッファー
ウォーターマーク 自動比較機能 内部
バンドギャップ参照チャンネル;停止モードでの動作
任意のハードウェアトリガー
CRC - プログラム可能な周期的な冗長性チェック
モジュール
FTM - 2つのフレックスタイマーモジュールを含む
1つの6チャンネルと1つの2チャンネル;16ビット
カウンター,各チャネルは入力のために設定できます
カプチャ,出力比較,縁または中心に並べた
PWMモード
1つの集積回路モジュール,最大400個
kbps;マルチマスター操作;プログラム可能なスレーブ
アドレス;放送モードと10ビットに対応する
SMBUS と PMBUS を支援する
MTIM - 8ビットプレスカラーと1つのモジュールタイマー
オーバーフロー中断
RTC - 16ビットリアルタイマーカウンター (RTC)
SCI - 2つのシリアル通信インターフェース (SCI/
UART) モジュールは任意の13ビット断片;フルデュプレックス
ゼロに戻らない (NRZ) LIN拡張サポート
SPI - 1つの8ビットシリアル周辺インターフェース (SPI)
完全複合式または単線双方向モジュール
マスターまたはスレーブモード
√ TSI - 最大16個の外部電極をサポートする
構成可能なソフトウェアまたはハードウェアによるスキャンのトリガー
N✖Pのタッチセンシングソフトウェアライブラリをサポートする.
MCUを停止3モードから目覚めさせる能力
• 入力/出力
1 つの出力ピンを含む最大37GPIOまで
8ビットキーボード中断モジュール (KBI)
2つの真のオープンドレナイン出力ピン
4つの超高電流のシンクピンで 20mAの源/シンク電流に対応
• パッケージオプション
44ピンのLQFP
32ピンのLQFP
20ピンのSOIC,20ピンのTSSOP
16ピンのTSSOP
