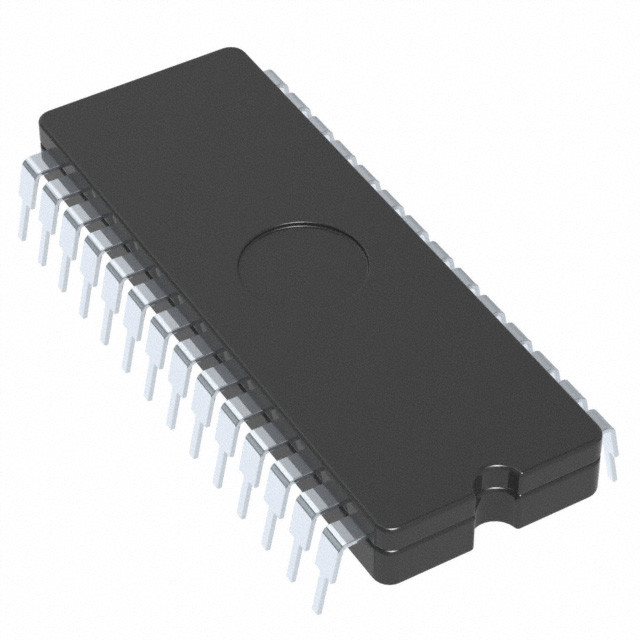

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIPマイクロチップ技術

一般的な説明

Microchip TechnologyのPIC16F5Xは,低コストで高性能で8ビット,完全静的,フラッシュベースのCMOSマイクロコントローラの一族である.RISCアーキテクチャを使用し,単語の命令が 33 つしかありません.プログラムブランチを除いて,すべての指示は1サイクルです.PIC16F5Xは2サイクルを要します.PIC16F5Xは,同じ価格カテゴリーの競合他社よりも1倍高い性能を提供します.12ビット幅の指示は高度に対称性があるためクラスの他の8ビットマイクロコントローラよりも:1コード圧縮.使いやすくて覚えやすい命令セットは開発時間を大幅に短縮します.

高性能 RISC CPU:

• 一語 の 指示 の 33 つ だけ を 学べ ます
• プログラムブランチを除いて,すべての指示は単サイクルです.
• 2 階層 の 深い ハードウェア スタック
• データと指示のための直接,間接,相対的なアドレスモード
• 動作速度:
- DC 20 MHz 時計回転
- DC 〜 200 ns 指示サイクル時間
• チップ内 フラッシュ プログラム メモリ:
- PIC16F54で512×12
- 2048 x 12 PIC16F57で
- 2048×12 画面16F59
• 一般目的の登録 (SRAM):
- PIC16F54で25×8
- PIC16F57で72×8
- PIC16F59で134×8

マイクロコントローラーの特殊特性:

• パワーオンリセット (POR)
• デバイス リセット タイマー (DRT)
• 監視犬タイマー (WDT) と 信頼性の高い動作のための独自のオンチップ RC オシレーター
• プログラム可能なコード保護
• 省エネ の スリープ モード
• 循環内 シリアル プログラミングTM (ICSPTM)
選択可能なオシレーターオプション:
- RC:低コストのRCオシレーター
- XT: 標準の結晶/共鳴器
- HS: 高速結晶/共鳴器
- LP: 低周波の低周波水晶
• パッケージ:
- 18-ピンPDIPとSOICはPIC16F54のために
- PIC16F54のための20ピンSSOP
- PIC16F57の28ピンPDIP,SOICとSSOP
- PIC16F59のための40ピンPDIP
#名前?

低電力機能:

動作電流:
- 170 μA @ 2V, 4 MHz,典型的な
- 15 μA @ 2V, 32 kHz,典型的な
• 待機電流:
- 500 nA @ 2V,典型

周辺機能:

• 12/20/32 I/Oピン:
- 個別方向制御
- 高電流源/シンク
• 8 ビットプログラム可能なプレスカラー付きの8 ビットリアルタイムクロック/カウンター (TMR0)

CMOS技術:

広範囲の稼働電圧:
- 工業用: 2.0Vから5.5V
- 拡張:2.0Vから5.5V
• 広い温度範囲:
工業用: -40°Cから85°C
- 拡張: -40°Cから125°C
• 耐久性のあるフラッシュ:
- 100K 書き/消すサイクル
- > 40年保持
