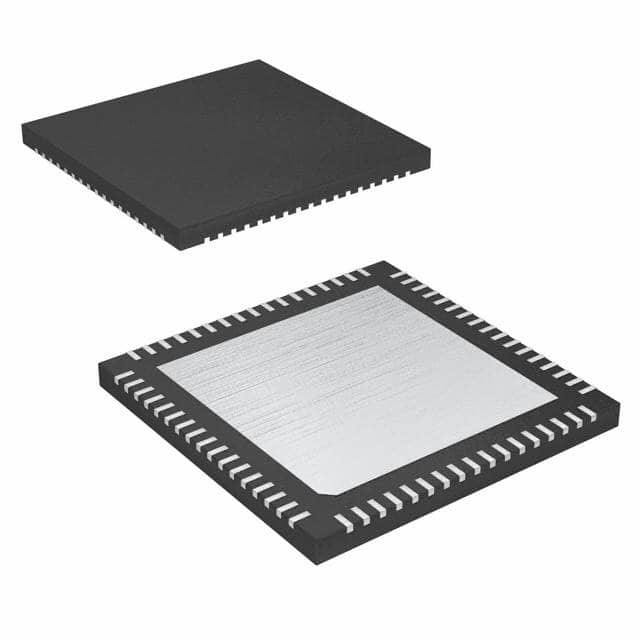

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN インフィニオン・テクノロジーズ

一般説明

PSoC® 5LPは,構成可能なアナログおよびデジタル周辺機器,メモリ,および単一のチップ上のマイクロコントローラを統合する真のプログラム可能な組み込みシステム・オン・チップです.PSoC 5LPアーキテクチャは,:
■ 32 ビット ARM Cortex-M3 コア+DMA コントローラー 最大 80 MHz
■ 業界で最も広い電圧範囲で超低電源
■ プログラム可能なデジタルおよびアナログ周辺機器により,カスタム機能が可能になります
■ アナログまたはデジタル周辺機能の任意のピンへの柔軟なルーティング
PSoCデバイスは,組み込み制御設計のために高度に構成可能なシステム・オン・チップアーキテクチャを使用する.それらは,オン・チップマイクロコントローラによって制御される構成可能なアナログおよびデジタル回路を統合する.PSoC デバイスは100のデジタルおよびアナログ周辺機能を統合できます設計時間,ボードスペース,電力消費量,システムコストを削減し,システム品質を向上させる.

特徴

■ 運用特性
□ 電圧範囲: 1.71 から 5.5 V,最大 6 域 の 電力
□温度範囲 (環境) ¥40〜85°C[1]
□ 80MHz の DC 動作
□ パワー モード
活性モード 6MHz で 3.1mA 48MHz で 15.4mA
• 2μA スリープモード
• 300nA 冬眠モード RAM 保持
□ ボーストレギュレーターは0.5V入力から5V出力まで
■ パフォーマンス
□ 32 ビット ARM Cortex-M3 CPU, 32 つの中断入力
□ 24 チャンネル の 直接 メモリ アクセス (DMA) コントローラー
■ 記憶
□ 256 KB まで の プログラム フラッシュ,キャッシュ と セキュリティ 機能
□ エラー 訂正 コード (ECC) の 32 KB まで の 追加 フラッシュ
□ 64 KB の RAM まで
□ 2 KB EEPROM
■ デジタル周辺機器
□ 16 ビット タイマー,カウンター,PWM (TCPWM) の 4 つのブロック
□ I2C,バス速度 1 Mbps
□USB2.0認定フルスピード (FS) 12 Mbps周辺インターフェース (TID#10840032) 内部の振動器を使用 [1]
□ 20〜24個のユニバーサル・デジタル・ブロック (UDB),任意の数の機能をプログラムできます.
• 8 ビット,16 ビット,24 ビット,32 ビット の 計時器,カウンター,PWM
• I2C,UART,SPI,I2S,LIN 2.0インターフェース
• 周期的な冗長性チェック (CRC)
• 偽のランダムシーケンス (PRS) 発電機
• 平方解読器
• ゲートレベルの論理機能
■ プログラム可能なクロッキング
□ 3 メガHz から 74 メガHz の内部オシレーター,3 メガHz で 2% の精度
□ 4~25MHz の外部結晶振動器
□ 80 MHz まで の 内部 PLL 時計 生成
□ 1, 33, 100 kHz の 低 電力 の 内部 オシレーター
□ 32.768kHz の 外部 時計 結晶 オシレーター
□ 12つのクロック・ディバイダーを任意の周辺機器やI/Oにルーティングできます
■ アナログ周辺機器
□ 12 ビット SAR ADC
□ 8 ビット DAC
□ 比較 方法 の 二 つ
□ CapSense® サポート,最大 62 センサー
□ 1.024 V ± 1% 内電圧基準
■ 多様なI/Oシステム
□ 46 から 72 の I/O ピン 〜 62 の 一般用 I/O (GPIO)
□ 最大 8 つの性能 I/O (SIO) ピン
• 25 mA の電流シンク
• プログラム可能な入力スローゲルと出力高電圧
• 一般目的の比較器として機能する
• ホットスワップ能力と過電圧耐性
□ GPIO の よう に 使える USBIO ピン 2 つ
□ デジタル 及び アナログ 周辺機器 を GPIO に 転送 する
□任意のGPIOからLCD直接ドライブ,最大46 × 16セグメント
□ CapSense のサポート
□ 1.2-V から 5.5-V のインターフェース 電圧,最大 4 つの電源領域
■ プログラム,デバッグ,追跡
□ JTAG (4ワイヤー),シリアルワイヤーデバッグ (SWD) (2ワイヤー),シングルワイヤービューヤー (SWV),Traceport (5ワイヤー) インターフェース
■ ARM デバッグと追跡モジュールはCPUコアに組み込まれています.
□ I2C,SPI,UART,USB,その他のインターフェース を 通し て,ブートローダー の プログラミング
■ パッケージオプション:68ピンQFN,100ピンTQFP,99ピンCSP
■無料のPSoC CreatorTMツールによる開発支援
□ スキマとファームウェア設計のサポート
□ 100つ以上のPSoC ComponentsTMは,複数のICとシステムインターフェースを1つのPSoCに統合しています.コンポーネントは,アイコンで表現される無料の組み込みICです.PSoC Creator での設計システムにコンポーネントアイコンをドラッグ&ドロップ.
□ 無料のGCCコンパイラを含む. Keil/ARM MDKコンパイラをサポート.
□ デバイス の プログラミング や デバッグ を サポート する
