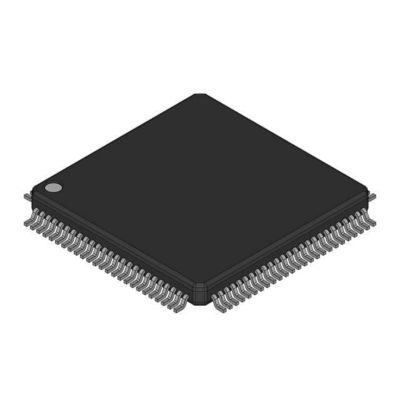

SAK-XE164GM-72F80LAA 16-bit FLASH RISC MCU インフィニオン・テクノロジーズ

特徴 の 概要

XE167xMの特徴は,簡単な概要と簡単な参照のために,ここで要約されています.
• 5段階パイプラインとMPUを備えた高性能CPU
◎ 80 MHz CPU クロックで 12.5 ns の命令サイクル (単サイクル実行)
単サイクルで 32 ビットの加算と減算で 40 ビットの結果を得る
1サイクル掛け算 (16 × 16 ビット)
背景分割 (32 / 16ビット) 21サイクル
1 サイクル掛け積 (MAC) 指示
強化されたブールビット操作機能
ゼロサイクルのジャンプ実行
HLL とオペレーティング システム の サポート に 関する 追加 指示
複数の変数レジスタバンクを持つレジスタベースの設計
2つの追加的なローカル・レジスタ・バンクによる迅速な文脈切り替えサポート
コードとデータのための 16 Mbytes の総線形アドレス空間
1024 バイト チップ上の特殊機能登録領域 (C166 ファミリー対応)
統合メモリ保護ユニット (MPU)
• 最大96のソースに対して16の優先度レベルを持つ中断システム
割り込み生成と目覚めのための選択可能な外部入力
最速サンプル速度は12.5 ns
• 周辺イベントコントローラー (PEC) で 8 チャネルの中断駆動単サイクルデータ転送,24 ビットポインタが総アドレス空間をカバー
• 内部または外部のクロックソースからクロック生成,オンチップPLLまたはプレスカラーを使用して
• プログラム可能な多項式を持つハードウェアCRCチェック器で,チップ内メモリ領域を監視する
• 芯片内メモリ モジュール
8Kバイトのオンチップスタンバイ RAM (SBRAM)
2KバイトのオンチップのデュアルポートRAM (DPRAM)
16KBまでのデータオンチップ SRAM (DSRAM)
〜 32 Kbytes のオンチップ プログラム/データ SRAM (PSRAM)
576 Kbytes の プログラム メモリ (Flash メモリ)
誤り訂正コード (ECC) によるメモリコンテンツの保護
• チップ内周辺モジュール
5つのタイマーを持つ多機能の汎用タイマーユニット
16チャネル通用キャプチャ/比較ユニット (CAPCOM2)
柔軟なPWM信号生成 (CCU6x) のために最大4つのキャプチャ/比較ユニット
2つの同期可能なA/Dコンバーター,合計24チャンネルまで,10ビット解像度,1μs未満の変換時間,オプションのデータ事前処理 (データ削減,レンジチェック),壊れたワイヤの検出
UART,LIN,高速同期チャンネル (SPI),IICバスインターフェース (10ビットアドレス,400kbit/s),IISインターフェースとして使用できる最大8つのシリアルインターフェースチャンネル
オンチップのMultiCANインターフェース (Rev. 2.0Bアクティブ) で最大128のメッセージオブジェクト (Full CAN/Basic CAN) を最大6のCANノードとゲートウェイ機能で
オンチップシステムタイマーとオンチップリアルタイムクロック
• コードとデータのための最大12MBytesの外部アドレス空間
異なるアドレス範囲のためのプログラム可能な外部バス特性
複数のアドレス/データバスの複合または複合解除
選択可能なアドレスバス幅
16 ビットまたは 8 ビットデータバス幅
5つのプログラム可能なチップ選択信号
保持・確認バス仲裁支援
• 単一電源 3.0Vから5.5V
• プログラム できる ウォッチ ドッグ 計 時 と オシレーター ウォッチ ドッグ
• 最大 119 つの一般用 I/O ライン
• チップ上でのブートストラップ・ローダー
• Cコンパイラ,マクロアセンブリ パッケージ,エミュレーター,評価ボード,HLLデバッガ,シミュレーター,論理解析器のデサンバッガ,プログラムボード
• デバイス アクセス ポート (DAP) や JTAG インターフェースによるオンチップ デバッグ サポート
• 144ピン緑色 LQFP パッケージ,ピッチ0.5mm (19.7ml)
