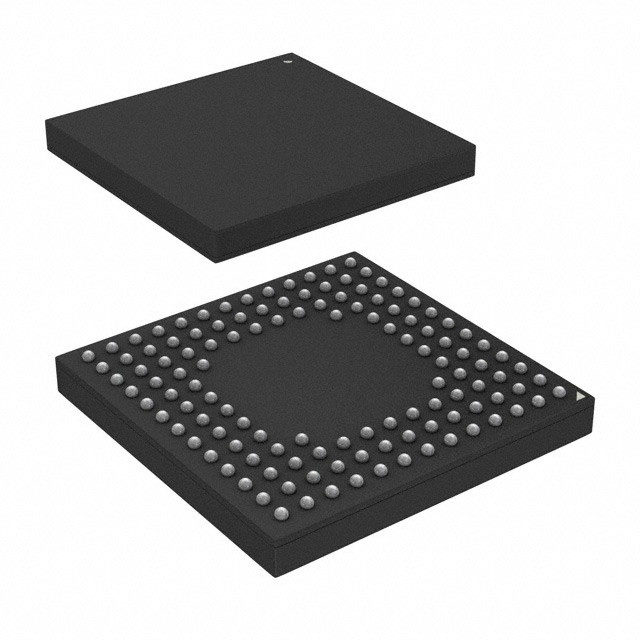

CY8C6136BZI-F34 IC MCU 32BIT 512KB FLASH 124BGA インフィニオン・テクノロジーズ

一般説明

PSoC®3は,構成可能なブロックのユニークな配列により,単一のチップでMCU,メモリ,アナログ,デジタル周辺機能を提供する真のシステムレベルのソリューションです.CY8C38ファミリーは,シグナル取得の近代的な方法を提供していますアナログ機能は熱対 (直流電圧に近い) から超音波信号まで範囲を網羅する.CY8C38ファミリーは,すべてのGPIOピンに数十のデータ取得チャネルとアナログ入力に対処することができます. CY8C38ファミリーは,USB,マルチマスターI2C,CANなどのインターフェースを含むいくつかの部品番号を持つ高性能構成可能なデジタルシステムでもあります.通信インターフェースに加えて,CY8C38ファミリーは,簡単に設定できる論理配列を持っていますI/Oピンの柔軟なルーティングと高性能シングルサイクル8051マイクロプロセッサコアPSoC® CreatorTM を使って,設計者は,プリビルドコンポーネントとブール式プリミティブの豊富なライブラリを使用して,システムレベルのデザインを簡単に作成できます.階層的な図面設計の入力ツールですCY8C38ファミリーは,シンプルなファームウェアアップデートを通じて最後の瞬間設計変更を簡単に収容しながら,アナログとデジタル材料のリスト統合のための比類のない機会を提供します.偉業だ

特徴

■ 単サイクル8051CPU
□ DCから67MHzまでの動作
□ 指示 を 掛け 割る
□ フラッシュ プログラム メモリー,最大 64 KB, 10 万 回 の 書き込み サイクル, 20 年 の 保存,多重 の セキュリティ 機能
□ 8KB まで の フラッシュ エラー 訂正 コード (ECC) や 設定 ストレージ
□ 最大 8 KB の SRAM
□ 電気 で 消し去れる プログラム できる 読み取り 専用 メモリ (EEPROM) の 最大 2 KB,M サイクルの 保存 期間 20 年
□ 24チャネル直送メモリアクセス (DMA) と多層AHB[1]バスアクセス
• プログラム可能な鎖形容詞と優先順位
• 高帯域幅32ビット転送サポート
■ 低電圧,超低電源
□ 広範囲の稼働電圧:0.5V~5.5V
□ 高効率のブーストレギュレーター 0.5V 入力から1.8Vから5.0V出力
□ 3 MHz で 0.8 mA, 6 MHz で 1.2 mA, 48 MHz で 6.6 mA
□ 低電力モード
リアルタイムクロックと低電圧検出 (LVD) 割り込み
• 200-nA 冬眠モード RAM 保持
■ 多様なI/Oシステム
□ 28から72のI/O (62GPIO,8つの特殊入力/出力 (SIO),2つのUSBIO[2])
□ デジタルまたはアナログ周辺機器への任意のGPIOルーティング
□任意のGPIOからLCDダイレクトドライブ,最大46 × 16セグメント[2]
□ CapSense®のサポートは GPIOから提供される[3]
□ 1.2-V から 5.5-V の I/O インターフェース 電圧,最大 4 ドメイン
□ マスク可能な,任意のピンやポートで独立したIRQ
□ スミットトリガートランジスタ・トランジスタ論理 (TTL) 入力
□ すべてのGPIOは,オープンドレイン高/低,引き上げ/引き下げ,High Z,または強い出力として構成できます.
□ パワーオンリセット (POR) 時に設定可能なGPIOピン状態
□ SIO の 25 mA の沈み
■ デジタル周辺機器
□ 20 から 24 の プログラム可能な論理装置 (PLD) に 基づく 汎用 デジタル ブロック (UDB)
□フル CAN 2.0b 16 Rx, 8 Tx バッファ [2]
□ フルスピード (FS) USB2.0 12 Mbps 内部オシレーターを使用 [1]
□ 16 ビット の 設定 できる 計時器,カウンター,PWM ブロック の 4 つ まで
□ FIR と IIR フィルタを導入するための67 MHz,24ビット固定点デジタルフィルターブロック (DFB)
□ 標準 周辺 機器 の 図書館
• 8 ビット,16 ビット,24 ビット,32 ビット の 計時器,カウンター,PWM
• シリアル周辺インターフェース (SPI),ユニバーサル・アシンクロン・トランスミッター・リシーバー (UART),I2C
• カタログで入手できる他の多くのもの
□ 高級 周辺 機器 の 図書館
• 周期的な冗長性チェック (CRC)
• 偽のランダムシーケンス (PRS) 発電機
•ローカル・インターコネクト・ネットワーク (LIN) バス 20
• 四角解読器
■ アナログ周辺機器 (1.71 V ≤ VDDA ≤ 5.5 V)
□ 1.024 V ± 0.1% 内部電圧基準 40 °C から +85 °C (14 ppm/°C)
□ 8 から 20 ビット解像度 の デルタ シグマ ADC を 設定 できる
試料速度は192kpsまで
• プログラム可能な加益段階: ×0.25 から ×16
• 12 ビットモード,192 ksps, 66 dB の信号と騒音と歪み比 (SINAD), ± 1 ビット INL/DNL
• 16 ビットモード, 48 ksps, 84 dB SINAD, ± 2 ビット INL, ± 1 ビット DNL
□最大4つの8ビット,8MpsのIDACまたは1MpsのVDAC
□ 95 秒 の 応答 時間 を 持つ 4 つの 比較 器
□ 25mA の駆動能力を持つ最大4つの未使用のオパムプ
□最大4つの構成可能な多機能アナログブロック.例の構成は,プログラム可能な増幅増幅器 (PGA),トランスインパデンス増幅器 (TIA),ミキサー,サンプルと保持器です.
□ CapSense の サポート
■ プログラム,デバッグ,追跡
□ JTAG (4ワイヤー),シリアルワイヤーデバッグ (SWD) (2ワイヤー),シングルワイヤービューヤー (SWV) インターフェース
□ 8 つのアドレスと 1 つのデータブレイクポイント
□ 4KB の 命令 追跡 バッファー
□ I2C,SPI,UART,USB,その他のインターフェースでサポートされるブートローダープログラミング
■ 精密でプログラム可能なクロッキング
□ 全温度と電圧範囲で3〜62MHzの内部オシレーター
□ 4〜25MHzの結晶振動器で,結晶PPMの精度を測定する
□ 67 MHz まで の 内部 PLL 時計 生成
□ 32.768kHz の 時計 の 水晶 オシレーター
□ 1, 33, 100 kHz の 低 電力 の 内部 オシレーター
■ 温度と包装
□ 工業用気温40°Cから+85°C
□ 48ピンSSOP,48ピンQFN,68ピンQFN,100ピンTQFPパッケージオプション
