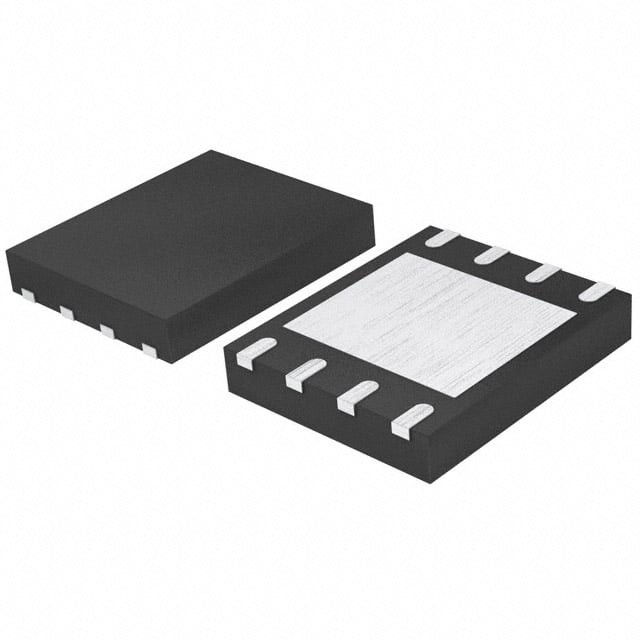

Z8F0113QB005EG IC MCU 8BIT 1KB FLASH 8QFN ジログ

概要

Zilog®s Z8 Encore! MCUファミリー製品は,8ビット eZ8 CPUをベースとしたZilog®マイクロコントローラ製品の一行目である.XP F082Aシリーズ製品は,Zilogの広範な8ビットマイクロコントローララインを拡張する. フラッシュ・イン・サーキット・プログラム・プログラミング機能により,開発時間やプログラム変更がより速くできるようになります.新しい eZ8 CPU は,既存の Z8 命令と上向きに互換性があります.Z8 エンコアの豊かな周辺機器セットXP F082Aシリーズは,モーター制御,セキュリティシステム,家電,パーソナル電子機器,センサーなど,様々な用途に適しています.

特徴

Z8 Encore! XP F082Aシリーズ製品の主要機能には以下の通りがあります:
• 20 MHz eZ8 CPU
• 1KB,2KB,4KBまたは8KBのフラッシュメモリ,回路内プログラミング機能
• 256 B, 512 B,または 1 KB の レジスタ RAM
• 最大 128B の非揮発性データストレージ (NVDS)
内部精密オシレーター ± 1% の精度まで調整
• 20 MHz まで 動作する 外部 の 結晶 オシレーター
• オプション 8 チャネル 10 ビット アナログ デジタル 変換器 (ADC)
• チップ内温度センサー
• オンチップ アナログ コンパレーター
• チップ内でのオプションの低功率操作増幅器 (LPO)
• フルデュプレックス UART
• UART ボード速率生成器 (BRG) は,基本的な16ビットタイマーとして設定して使用できます
• インፍራレッド データ アソシエーション (IrDA) に準拠するインፍራレッドエンコーダー/デコーダー
UART と
• 捉え,比較,PWM 機能を持つ 2 つの強化された 16 ビットタイマー
• ウォッチドッグタイマー (WDT) 専用内部 RC オシレーター
• 最大 20 つのベクトル式中断
• パッケージに応じて 6 から 25 の I/O ピン
• 5V 容量のある入力ピンが 13 つまで
●電流制限抵抗を必要としない直接LED駆動が可能な最大8ポート
• オン・チップデバガー (OCD)
• 電圧 ブラウンアウト (VBO) 保護
• プログラム可能な低電池検出 (LVD) (8ピンデバイスのみ)
• ADC,コンパレーター,電源,電流,電流,電流,電流,電流,電流,電流,電流,電流
VBOとLVD
• パワーオンリセット (POR)
•2.7Vから3.6Vの稼働電圧
• 8 ピン, 20 ピン, 28 ピン の パッケージ
・ 0°Cから+70°C,40°Cから+105°Cの作業温度範囲
