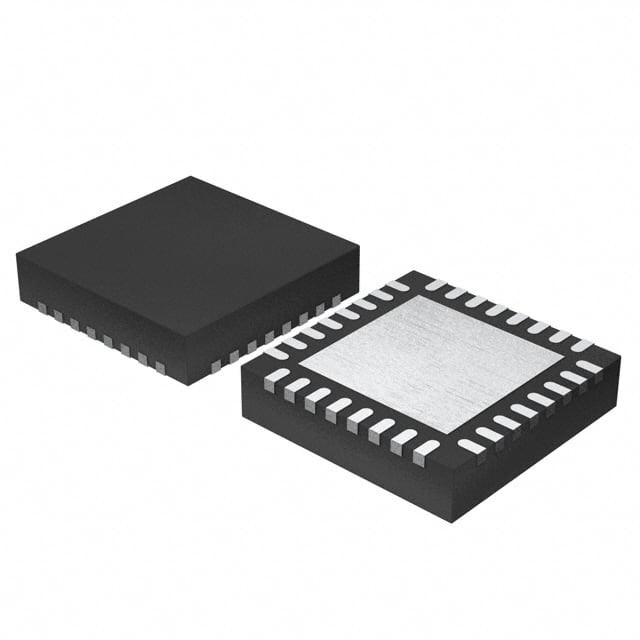

MKL15Z32VFM4 IC MCU 32ビット 32KB フラッシュ 32QFN N✖P USA Inc.

KL17シリーズは,低電力汎用接続を必要とするコストに敏感でバッテリー駆動アプリケーションに最適化されています. 製品は以下を提供しています:

• 柔軟なプログラムアップグレードのためのブートローダー付きの内蔵ROM
• 高精度 内部 電圧 と 時計 参照
標準およびカスタマイズされたシリアル周辺機器のエミュレーションをサポートするFlexIO
• 非常に低電源動作モードで54uA/MHz,深睡眠モードで1.96uAまで (RAM + RTCが保持されています)

コアプロセッサ

• ARM® Cortex®-M0+ コア 48 MHz まで

記憶

• 128/256 KB の プログラム フラッシュ メモリ
• 32 KB の SRAM
• 16 KB の ROM と 組み込み の 起動 読み込み
• 32 バイト の バックアップ レジスタ

システム

• 4チャネルアシンクロンDMAコントローラ
• 監視犬
• 低漏れ気温装置
• 2ピンのシリアルワイヤーデバッグ (SWD) プログラミングとデバッグインターフェース
• マイクロ トレース バッファー
• ビット操作エンジン
• 断断制御器

時計

• 48MHz 高精度 (最大0.5%) の内部参照時計
• 8MHz/2MHz 高精度 (最大3%) の内部参照時計
• 1KHz の基準時計は,すべての低電力モードで動作する (VLLS0を除く)
• 32~40KHz と 3~32MHz の結晶振動器

周辺機器

• ISO7816 をサポートする 1 つの UART モジュール,最大 1.5 Mbit/s で動作
• 低電力モードで非同期操作をサポートする 2 つの低電力 UART モジュール
• 2つのI2Cモジュールと1Mbit/sまでサポートするI2C0
• 2つの 16 ビット SPI モジュールは 24 Mbit/s までサポート
追加 UART,IrDA,SPI,I2C,I2S,PWM,その他のシリアルモジュールのエミュレーションをサポートする1つのFlexIOモジュール
• 1 つのシリアルオーディオインターフェース I2S
• 16 ビット 818 ksps の ADC モジュール 1 つ,高精度な内部電圧参照 (Vref) と最大 16 チャンネル
• プログラム可能な参照入力のための6ビットDACを含む高速アナログ比較器
• 1 つの12ビットDAC
• 1.2 V の内部電圧基準

計時器

• 1 つの6チャネルタイマー/PWMモジュール
• 2 つの 2 チャネルタイマー/PWM モジュール
• 低電力 タイマー 1 つ
• 定期的な中断タイマー
• リアルタイム の 時計

動作特性

• 電圧範囲: 1.71 から 3.6 V
• フラッシュ書き込み電圧範囲: 1.71 から 3.6 V
• 温度範囲: WLCSPパッケージでは40〜85°C,他のパッケージでは40〜105°C

パッケージ

• 64 LQFP 10mm × 10mm,ピッチは0.5mm,厚さは1.6mm
• 64 MAPBGA 5mm x 5mm,0.5mmのピッチ,1.23mmの厚さ
• 48 QFN 7mm x 7mm,0.5mmのピッチ,0.65mmの厚さ
• 32 QFN 5mm x 5mm,0.5mmのピッチ,0.65mmの厚さ
• 36 WLCSP 2.8mm x 2.7mm,0.4mmのピッチ,0.6mmの厚さ

安全 と 誠実さ

• 80 ビット 単一の識別番号
• 強化されたフラッシュ セキュリティ

I/O

• 最大 54 つの汎用入力/出力ピン (GPIO) と 6 つのハイドライブパッド

低電力

• 非常に低電源モードでは 54uA/MHz まで
• VLLS3 モードでは1.96uAまで (RAM + RTCが保持されています)
• 6 つの柔軟な静止モード
