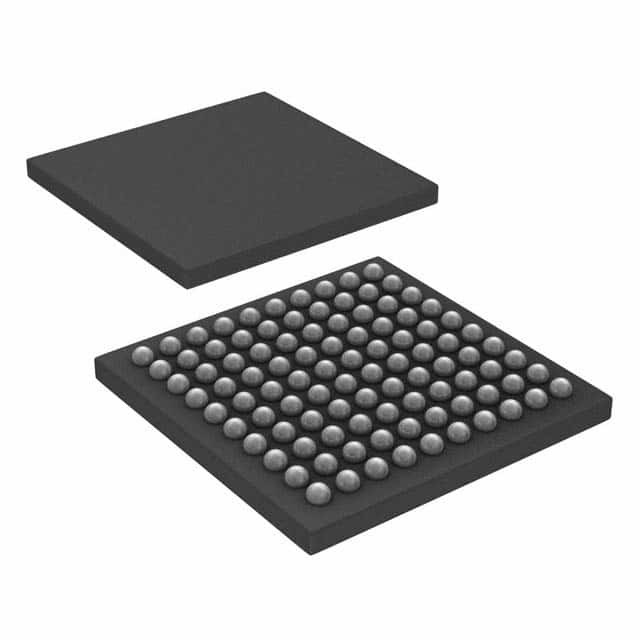

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGAマイクロチップ技術
| ブランド名 | Microchip Technology |
|---|---|
| モデル番号 | ATSAM4SD32CA-CFUR |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | ARM® Cortex®-M4 | コアサイズ | 32ビットシングルコア |
|---|---|---|---|
| スピード | 120MHz | 結合性 | EBI/EMIのIの² C、IrDAのメモリ・カード、SPI、SSC、UART/USART、USB |
| ペリフェラル | 節電は、DMA、POR、PWM、WDT検出したり/調整 | I/O の数 | 79 |
| プログラム記憶容量 | 2MB （2M x 8） | プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - | RAMのサイズ | 160K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.62V | 3.6V | データ変換装置 | A/D 16x12b;D/A 2x12b |
| 発振器のタイプ | 内部 | 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント | パッケージ/ケース | 100-VFBGA |
| 供給者のデバイスパッケージ | 100-VFBGA （7x7） |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ATSAM4SD32CA-CFUR | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAM4SA16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SD32CA-CFU | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAMS70N20A-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S2CB-CFN | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4SA16CB-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S2CA-CFU | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4S2CB-CFNR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4SD16CB-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S4CA-CFU | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATXMEGA128A1U-C7U | IC MCU 8/16B 128KB FLSH 100VFBGA | |
| ATSAM4SD32CB-CFN | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| AT32UC3A4256-C1UR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAMS70N20B-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAMS70N21B-CFN | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAM4S16CB-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| AT32UC3A4256S-C1UR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4SD32CB-CFNR | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAMS70N21B-CFNT | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAML22N16A-CFUT | IC MCU 32BIT 64KB FLASH 100UFBGA | |
| ATSAML22N17A-CFUT | IC MCU 32BIT 128KB FLSH 100UFBGA | |
| ATSAM4N8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4N8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S4CB-CFNR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4S4CB-CFN | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAML22N18A-CFUT | IC MCU 32BIT 256KB FLSH 100UFBGA | |
| ATSAM4S8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S8CB-CFN | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4N16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S8CB-CFNR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4LC2CA-CFU | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LS2CA-CFU | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4N16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S8CA-CFN | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4S8CA-CFNR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4LS4CA-CFU | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4S16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4S16CB-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4LC4CA-CFU | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4S16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATXMEGA64A1U-C7U | IC MCU 8/16B 64KB FLASH 100VFBGA | |
| ATXMEGA64A1-C7U | IC MCU 8/16B 64KB FLASH 100VFBGA | |
| ATSAM4S16CA-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATXMEGA64A1-C7UR | IC MCU 8/16B 64KB FLASH 100VFBGA | |
| ATSAM4S16CA-CFNR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SA16CB-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SA16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4LS8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4LS8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAM4SD16CA-CFU | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAM4SD16CB-CFN | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATXMEGA128A1-C7U | IC MCU 8/16B 128KB FLSH 100VFBGA | |
| AT32UC3A464S-C1UR | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| ATSAM4LC8CA-CFU | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATXMEGA128A1-C7UR | IC MCU 8/16B 128KB FLSH 100VFBGA | |
| AT32UC3A4128-C1UR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LC8CA-CFUR | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| AT32UC3A464-C1UR | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| AT32UC3A4128S-C1UT | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| AT32UC3A4128S-C1UR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4SD16CA-CFUR | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| AT32UC3A4128-C1UT | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| AT32UC3A464-C1UT | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| AT32UC3A464S-C1UT | IC MCU 32BIT 64KB FLASH 100VFBGA | |
| ATSAMS70N19A-CFN | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| ATSAMS70N19A-CFNT | IC MCU 32BIT 512KB FLSH 100VFBGA | |
| AT32UC3A4256-C1UT | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| AT32UC3A4256S-C1UT | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAMS70N20A-CFNT | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAMS70N20B-CFNT | IC MCU 32BIT 1MB FLASH 100VFBGA | |
| ATSAMS70N21A-CFN | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAMS70N21A-CFNT | IC MCU 32BIT 2MB FLASH 100VFBGA | |
| ATSAM4LC2CA-CFUR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LC4CA-CFUR | IC MCU 32BIT 256KB FLSH 100VFBGA | |
| ATSAM4LS2CA-CFUR | IC MCU 32BIT 128KB FLSH 100VFBGA | |
| ATSAM4LS4CA-CFUR | IC MCU 32BIT 256KB FLSH 100VFBGA |
製品の説明
製品詳細
記述
Atmel SAM4Sシリーズは,高性能32ビットARM Cortex-M4 RISCプロセッサをベースとしたFlashマイクロコントローラファミリーのメンバーである.120 MHz の最大速度で動作し,最大 2048 Kbyte のフラッシュを備えています,オプションのデュアルバンク実装とキャッシュメモリ,最大160KBのSRAM.周辺セットには,埋め込まれたトランシーバー付きフルスピードUSBデバイスポートが含まれます.SDIO/SD/MMCの高速MCI静的メモリコントローラを搭載した外部バスインターフェイスで,SRAM,PSRAM,NOR Flash,LCDモジュール,NAND Flash,2xUSART,2xUART,2xTWI,3xSPI,I2Sに接続する.1つのPWMタイマー2×3チャネル汎用16ビットタイマー (ステップモーターと四角解読解読の論理サポート) RTC,12ビットADC,12ビットDACとアナログ比較器
特徴
• 中核ARM® Cortex®-M4 2Kbytes キャッシュで 120 MHzまで動作する
記憶保護ユニット (MPU)
DSP インストラクションセット
指令セット"Thumb®-2"
• SAM3N,SAM3S (64 と 100 ピンのバージョン) と SAM7S (64 ピンのバージョン) の旧製品とのピン対ピンの互換性
• 記憶
◎ 2048 Kbyte までの内蔵 Flash オプションのダブルバンクとキャッシュメモリ
組み込み SRAM 最大 160 Kbyte
16KbyteのROMで,ブートローダー (UART,USB) とIAPが組み込まれています.
8ビット静的メモリコントローラ (SMC):SRAM,PSRAM,NOR,NANDフラッシュサポート
• システム
単一電源操作用の組み込み電圧調節器
安全な操作のために電源再セット (POR),ブラウンアウト検出器 (BOD) とウォッチドッグ
クォーツまたはセラミック共鳴振動器: 3〜20 MHz メイン電源と障害検出とオプションの低電源32.768 kHz RTCまたはデバイスクロック
グレゴリオ暦とペルシア暦モードのRTC,低電力モードでの波形生成
RTCクロック校正回路で32.768 kHzの結晶周波数補償
デバイス起動のための4MHzデフォルト周波数を持つ高精度8/12MHz工場トリミングされた内部RCオシレーター.周波数調整のためのアプリケーション内のトリミングアクセス
スロークロック 内部RCオシレーター 永久低電源モードデバイスクロック
デバイスクロックとUSB用の2つのPLLが240MHzまで
温度センサー
〜 22 つの周辺DMA (PDC) チャネルまで
• 低電力 モード
睡眠とバックアップモード,バックアップモードでは1μAまで
超低電力RTC
• 周辺機器
USB2.0デバイス: 12 Mbps,2668 バイト FIFO,最大 8 つのバイダイレクトエンドポイント.オンチップ
トランシーバー
ISO7816,IrDA®,RS-485,SPI,マンチェスターおよびモデムモードを搭載した最大2つのUSART
2つの2ワイヤのUART
2 つまで 2 ワイヤーインターフェース (I2C対応), 1 SPI, 1 シリアル同期コントローラ
(I2S) 1 高速マルチメディアカードインターフェース (SDIO/SDカード/MMC)
〜 2 3 チャネル 16 ビット タイマー/カウンタ 捕捉,波形,比較,PWM
モード. スチーパーのための2ビットグレーアップ/ダウンカウンター
モーター
補完出力,故障入力,12ビットデッドタイムを持つ4チャネル16ビットPWM
モーター制御用発電機カウンター
カレンダーとアラーム機能を持つ32ビットリアルタイムタイマーとRTC
〜16チャネルまで 1Msps ADC 差異入力モードとプログラム可能な増幅
ステージと自動校正
2チャネル12ビット1MspsDAC
柔軟な入力選択,選択可能な入力ヒステレシス
32 ビットサイクリック・リデンドンシー・チェック・カルキュレーション・ユニット (CRCCU)
保護された登録書を書く
■ I/O
〜 79 つのI/Oラインまで,外部の中断能力 (縁またはレベル感度)
デボンシング,障害物フィルタリング,オン・ダイ シリアルレジスタの終了
3つの32ビットのパラレル入力/アウトプットコントローラ,周辺的なDMA支援
カプチャモード
• パッケージ
100ボールのLQFP,14×14mm,ピッチ0.5mm/100ボールのTFBGA,9×9mm,ピッチ0.8mm/
100ボールのVFBGA,7x7mm,ピッチ0.65mm
◎64リードLQFP,10x10mm,ピッチ0.5mm/64パッドQFN9x9mm,ピッチ0.5mm
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | インテル / アルテラ |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | SAM4S |
| パッケージ | 代替包装 |
| マウントスタイル | SMD/SMT |
| パッケージケース | 100VFBGA |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者 デバイス パッケージ | 100VFBGA (7x7) |
| I-O の数 | 79 I/O |
| スピード | 120MHz |
| EEPROM サイズ | - |
| コアプロセッサ | ARMR コルテックスR-M4 |
| RAM サイズ | 160K × 8 |
| プログラムメモリ | フラッシュ |
| 周辺機器 | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| 接続性 | EBI/EMI,I2C,IrDA,メモリーカード,SPI,SSC,UART/USART,USB |
| 電圧供給Vcc-Vdd | 1.62V~3.6V |
| コアサイズ | 32ビット |
| プログラムメモリ サイズ | 2MB (2M x 8) |
| データ変換機 | A/D 16x12b,D/A 2x12b |
| オスイレーター型 | 内部 |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働電源電圧 | 1.62Vから3.6V |
| インターフェースタイプ | I2C I2S SPI UART |
| コア | ARM コルテックス M4 |
| プロセッサシリーズ | RISC |
| データバスの幅 | 32ビット |
| パッケージケース | VFBGA-100 |
| 最大 時計周波数 | 120 MHz |
| ADCチャンネル数 | 16 ADC チャンネル |
| 入力/出力 | 79 I/O |
| データ RAM サイズ | 160kB |
| 計時器の数 | 6 タイマー |
| ADC解析度 | 12ビット |
| データRAMタイプ | SRAM |
記述
ARM?コーテックス?-M4 SAM4S マイクロコントローラ IC 32ビット 120MHz 2MB (2M x 8) FLASH 100-VFBGA (7x7)
MCU 32ビット ARM コルテックス M4 RISC 2MB フラッシュ 1.2V/3.3V 100ピン VFBGA T/R
ARM マイクロコントローラー - MCU CBGAGREENIND TEMPMRL A
