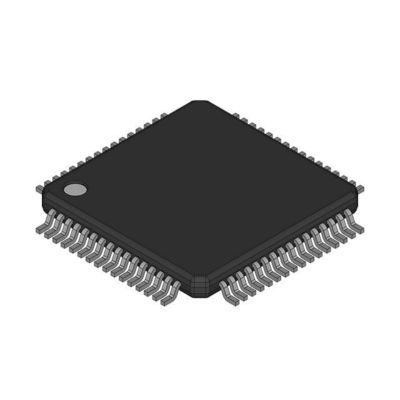

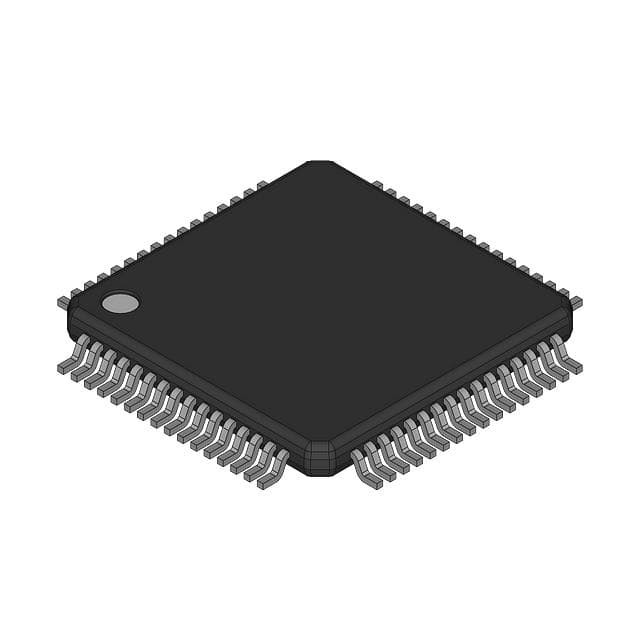

ATMEGA169V-8AU IC MCU 8BIT 16KB フラッシュ 64TQFP アトメル

概要

ATmega169は AVR強化RISCアーキテクチャに基づいた低電力 CMOS 8ビットマイクロコントローラですATmega169は,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能,低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
130 パワーフルな指示 単一のクロックサイクルを実行する
32 x 8 一般目的の作業レジスタ
完全静的操作
16MHzで最大16MIPSのスループット
チップ上の2サイクル増倍器
• 不変なプログラムとデータメモリ
16Kバイトのシステム内自己プログラム可能なフラッシュ耐久性: 10,000 書き/消去サイクル
選択的な起動コードセクションと独立ロックビット システム内プログラミング オンチップブートプログラム 真の読み書き操作
512 バイト EEPROM 耐久性: 100,000 書き/消すサイクル
1Kバイト 内部のSRAM
ソフトウェアセキュリティのためのプログラミングロック
JTAG (IEEE STD 1149.1 に準拠する) インターフェース
JTAG 標準による境界スキャン能力
広範囲にわたるオンチップデバッグサポート
JTAG インターフェースを通じてフラッシュ,EEPROM,ファイューズ,ロックビットプログラム
• 周辺 機能
4×25セグメントのLCDドライバ
2つの8ビットタイマー/カウンタで別々のプレスカラーと比較モード
16 ビットタイマー/カウンタで別々のプレスカラー,比較モード,キャプチャモード
独立オシレーターを持つリアルタイムカウンター
4つのPWMチャネル
8チャネル10ビットADC
プログラム可能なシリアルUSART
マスター/スレーブ SPI シリアルインターフェース
始動状態検出器のユニバーサルシリアルインターフェース
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部校正オシレーター
外部と内部の中断源
5つの睡眠モード: 休止,ADCノイズ削減,省エネ,電源停止,待機
• I/O パッケージ
53 プログラム可能な I/O ライン
◎ 64 リード TQFP と 64 パッド QFN/MLF
● 速度グレード:
ATmega169V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 8 MHz @ 2.7 - 5.5V
ATmega169: 0 - 8 MHz @ 2.7 - 5.5V, 0 - 16 MHz @ 4.5 - 5.5V
• 温度範囲:
-40°Cから85°C工業用
• 超低電力消費
アクティブモード:
1MHz,1.8V:350μA
32kHz,1.8V: 20μA (オシレーターを含む)
32kHz,1.8V:40μA (オシレーターとLCDを含む)
停電モード:1.8Vで0.1μA
