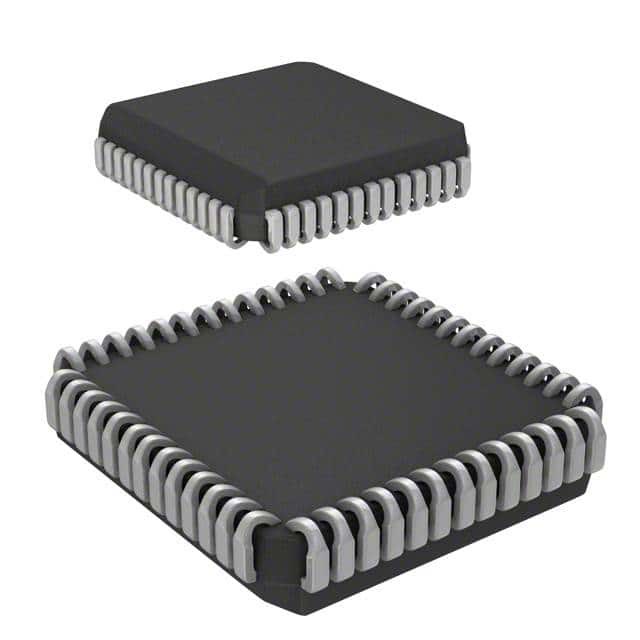

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC アナログデバイス株式会社/マキシム統合
| ブランド名 | Analog Devices Inc./Maxim Integrated |
|---|---|
| モデル番号 | DS87C530-QCL+ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | 8051 | コアサイズ | 8ビット |
|---|---|---|---|
| スピード | 33MHz | 結合性 | EBI/EMI、SIO、UART/USART |
| ペリフェラル | 電源異常の調整、WDT | I/O の数 | 32 |
| プログラム記憶容量 | 16KB （16K X 8） | プログラム記憶タイプ | OTP |
| EEPROMのサイズ | - | RAMのサイズ | 1K X 8 |
| 電圧-供給（Vcc/Vdd） | 4.5V | 5.5V | データ変換装置 | - |
| 発振器のタイプ | 外面 | 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント | パッケージ/ケース | 52-LCC （J鉛） |
| 供給者のデバイスパッケージ | 52-PLCC (19.13×19.13) |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| DS87C530-QCL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QNL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5130A-S3SUM | IC MCU 8BIT 16KB FLASH 52PLCC | |
| AN87C196LA20F8 | IC MCU 16BIT 24KB OTP 52PLCC | |
| AT89C5131A-S3SUM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03UA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51AC3-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SUL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03CA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AN87C196JV20F8 | IC MCU 16BIT 48KB OTP 52PLCC | |
| MC908AS60ACFNE | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68711E20CFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| DS87C530-QNL | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QCL | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5131-S3SIL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03C-S3SIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| T85C5121-S3SIL | IC MCU 8BIT 16KB CODE RAM 52PLCC | |
| AT89C51CC03U-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51CC03C-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SIM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A1MFNER | IC MCU 8BIT ROMLESS 52PLCC | |
| MC711E9CFNE2R | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC705B16NCFNER | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68HC711E20CFN3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9CFN3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E1CFN3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFN2R2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC11E1CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68S711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E0CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC705B16NCFN | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS60ACFN | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68HCP11E0FN | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9VFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| XC68HC705B32CFN | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC908AS32ACFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC908AS32AMFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFNE3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9MFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9VFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68L11E0FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NCFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68S711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11A1MFNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NVFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS32ACFNER | IC MCU 8BIT 32KB FLASH 52PLCC | |
| XC705B32CFNE | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC68711E20CFNE4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MCP11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20VFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE3R | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E0FNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20MFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20CFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HCP11E1VFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L711E9FNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68P11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0MFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1MFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E9BCFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCP11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3R | IC MCU 8BIT ROMLESS 52PLCC |
製品の説明
製品詳細
詳細な説明
リアルタイムクロック (RTC) を搭載したDS87C530/DS83C530 EPROM/ROMマイクロコントローラは,ダラス半導体の高速コアに基づいた8051対応マイクロコントローラである.標準8051で使用される12の代わりに1回の指示サイクルに4つの時計を使用しますまた,他のプロセッサでは広く利用できないユニークな周辺機器の組み合わせも提供している.それらはオンチップRTCとオンチップ1k x 8 SRAMのバッテリーバックアップサポートを含む.新しいパワー管理モードは,ソフトウェアがまだ処理中に低電力操作を選択することを可能にします.
特徴
■ 80C52 互換性8051 インストラクションセット対応
4つの8ビットI/Oポート
3つの16ビットタイマー/カウンター
256 バイト Scratchpad RAM
■ チップ内 の 大きい メモリ
16kB EPROM (OTP)
MOVX の 1kB 余分なオンチップ SRAM
■ ロムサイズ 特徴
切片上の有効 ROM サイズを選択する
0から16kB
外部メモリマップ全体へのアクセスを許可する
ソフトウェアによって動的に調整可能
外部フラッシュのブートブロックとして有用
■ 不変性機能
シップ内リアルタイムクロック,アラーム中断
1kB SRAM の バッテリー バックアップ サポート
■ 高速アーキテクチャ
4 時計/機械サイクル (8051 = 12)
DCから33MHzまでのクロックレート
単サイクル教育 121ns
2 つのデータポインタ
アクセスするオプション変数長 MOVX
速い/遅いRAM/周辺機器
■ 電力管理モード
プログラム できる 時計 源 は 電力 を 節約 する
(crystal/64) または (crystal/1024) から実行される
自動ハードウェアとソフトウェアの出口を提供する
■ EMI 削減 モードで ALE を無効にする
■ 2 つのフルデュプレックス ハードウェア シリアル ポート
■ ハイインテグレーションコントローラには,以下の要素が含まれます.
電源停止リセット
早期警告 電源切断
プログラム可能なウォッチドッグタイマー
■14 合計 6 件の外部の断絶源
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | マキシム 統合 |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | 87C |
| パッケージ | トューブ |
| 単位重量 | 0.104503オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 52-LCC (J鉛) |
| 動作温度 | 0°C~70°C (TA) |
| 供給者 デバイス パッケージ | 52-PLCC (19.13×19.13) |
| I-O の数 | 32 I/O |
| スピード | 33MHz |
| EEPROM サイズ | - |
| コアプロセッサ | 8051 |
| RAM サイズ | 1K × 8 |
| プログラムメモリ | OTP |
| 周辺機器 | 電源停止リセット WDT |
| 接続性 | EBI/EMI,SIO,UART/USART |
| 電圧供給Vcc-Vdd | 4.5V~5.5V |
| コアサイズ | 8ビット |
| プログラムメモリ サイズ | 16KB (16K x 8) |
| データ変換機 | - |
| オスイレーター型 | 外部 |
| 最大動作温度 | +70°C |
| 動作温度範囲 | 0 C |
| 稼働電源電圧 | 4.5Vから5.5V |
| インターフェースタイプ | UART |
| コア | 8051 |
| プロセッサシリーズ | DS87C530 |
| パート#アリアス | 90-87530+QCL DS87C530 |
| データバスの幅 | 8ビット |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 4.5V |
| パッケージケース | PLCC-52 |
| 最大 時計周波数 | 33 MHz |
| 入力/出力 | 32 I/O |
| データ RAM サイズ | 1kB |
| 計時器の数 | 3 タイマー |
| ADC解析度 | ADC はない |
| データRAMタイプ | SRAM |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| DS87C530-QCL マイクロコントローラとプロセッサ |
8ビット,オートプロム,33MHz,マイクロコントローラー,PQCC52,プラスティック,LCC-52 | ロチェスター・エレクトロニクス | DS87C530-QCL+ vs DS87C530-QCL |
| DS87C530-QNL マイクロコントローラとプロセッサ |
マイクロコントローラー,8ビット,OTPROM,8051CPU,33MHz,CMOS,PQCC52,PLASTIC,LCC-52 | マキシム 統合製品 | DS87C530-QCL+ と DS87C530-QNL |
| DS87C530-QNL+ マイクロコントローラとプロセッサ |
マイクロコントローラー,8ビット,OTPROM,8051CPU,33MHz,CMOS,PQCC52,ROHSコンプライアント,プラスティック,LCC-52 | マキシム 統合製品 | DS87C530-QCL+ vs DS87C530-QNL+ |
記述
8051 87C マイクロコントローラIC 8ビット 33MHz 16KB (16K x 8) OTP 52-PLCC (19.13x19.13)
8ビットマイクロコントローラー - MCU EPROM MCU w/RTC
