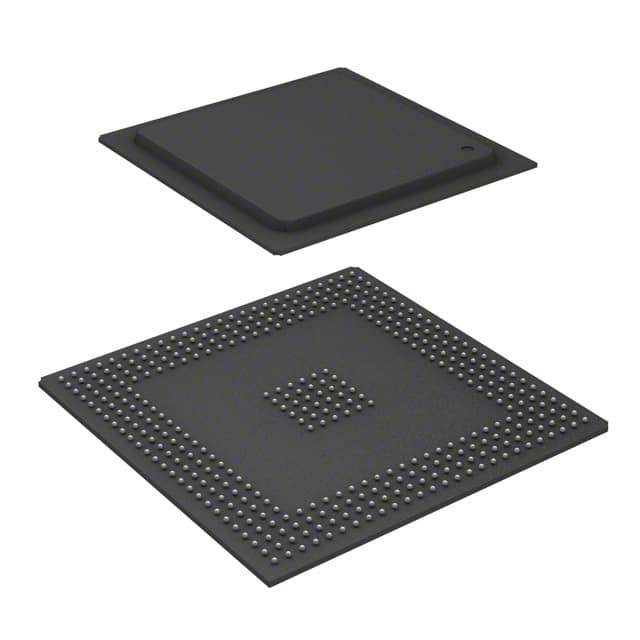

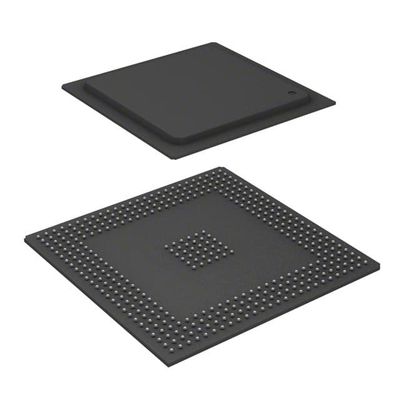

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc.

記述

MCF5474VR266はMCF547x ColdFire®マイクロプロセッサである.

特徴

コールドファイアV4eコア
限られた超スケール V4 コールドファイアプロセッサコア
〜 266 MHz 内部コア周波数ピーク (410 MIPS [Dhrystone 2.1] @ 266 MHz)
ハーバード建築
32Kバイトの命令キャッシュ
32Kバイトのデータキャッシュ
記憶管理ユニット (MMU)
単一の32エントリ,完全に関連付け式命令とデータ翻訳の検索頭バッファ
浮動小数点単位 (FPU)
双重精度 IEE-754規格に準拠しています
8つの浮動小数点レジスタ
• 内部マスターバス (XLB) の仲裁
高性能な分割アドレスとデータトランザクション
異なる駐車モードのサポート
• 32 ビット 双データレート (DDR) 同期 DRAM (SDRAM) コントローラー
66133 MHz 動作する
DDR と SDR DRAM をサポート
組み込み初期化とリフレッシュ
1GBの外部メモリまで
• バージョン 2.2 周辺コンポーネントインターコネクト (PCI) バス
32 ビット ターゲットとイニシエーター操作
〜最大5つの外部PCIマスターをサポートする
〜 33~66 MHzでPCIバスからXLBの割り算比が1で動作する11つ目は21つ目は4
• 柔軟な多機能外部バス (FlexBus)
フラッシュ/ROM,SRAM,および周辺デバイスを起動するための接着のないインターフェースを提供します.
6つのチップまで選択できます
33 66 MHz 動作する
通信 I/O サブシステム
智能的な16チャネルDMAコントローラ
〜 2 つの 10/100 Mbps の高速イーサネットコントローラ (FEC) まで,それぞれ 2K バイトの別々の FIFO を受信し送信する
ユニバーサルシリアルバス (USB) バージョン2.0デバイスコントローラ
1つの制御と6つのプログラム可能なエンドポイント,中断,大量,または同期
共有されたエンドポイント FIFO RAM の 4 Kbyte とエンドポイント ディスクリプター RAM の 1 Kbyte
統合された物理層インターフェース
プログラム可能なシリアルコントローラー (PSC) が4台まであり,それぞれ別々の512バイトで,UART,USART,モデム,コーデック,IrDA 1.1インターフェースのFIFOを受信し送信します.
I2C 周辺インターフェース
DMAシリアル周辺インターフェース (DSPI)
• 暗号化加速器モジュールオプション
執行単位は:
DES/3DESブロック暗号
AESブロック暗号
RC4 ストリーム暗号
MD5/SHA-1/SHA-256/HMACハッシング
ランダムナンバージェネレーター
• 32Kバイトのシステム SRAM
内部バスマスター間の帯域幅を分割する仲裁メカニズム
システム統合ユニット (SIU)
断断制御器
ウォッチドッグタイマー
2つの32ビットのスライスタイマーのアラームと中断生成
・最大4つの32ビット汎用タイマー,比較,PWM機能
周辺ピンで複数接続されたGPIOポート
• デバッグとテスト機能
ColdFire のバックグラウンド デバッグ モード (BDM) ポート
JTAG/IEEE 1149.1 試験アクセスポート
• PLL と 時計 発電機
◎ 30〜66.67 MHz の入力周波数範囲
• 稼働電圧
1.5V 内部論理
◎ 2.5V DDR SDRAM バス I/O
3.3V PCI,FlexBus,その他のすべてのI/O
• 推定電力消費量
◎ 1.5W (388 PBGA) 以下の
