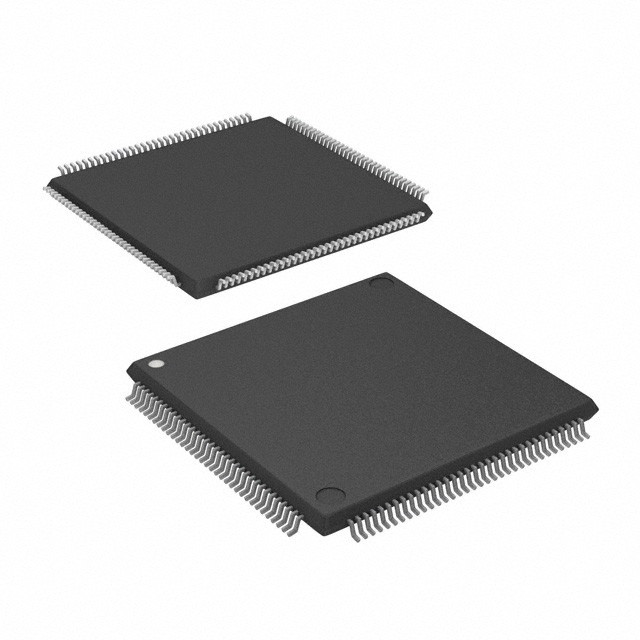

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFPマイクロチップ技術

記述

AT32UC3A3は,AVR32 UC RISCプロセッサをベースに,高性能32ビットRISCマイクロプロセッサコアで,コストに敏感な埋め込みアプリケーション用に設計された低電力消費,高コード密度,高性能に重点を置く

特徴

• 高性能,低電力 AVR®32 UC 32 ビットマイクロコントローラ
DSP インストラクションセットを含むコンパクトな単サイクル RISC インストラクションセット
読み取り・変更・書き込みの指示と原子ビット操作
◎ 1.49DMIPS/MHz を実行する
• 91DMIPSまで フラッシュから66MHzで動作する (1 待機状態)
• フラッシュから36MHzで動作する最大54DMIPS (0 待機状態)
記憶保護ユニット
• 多層バスシステム
性能向上のために別々のバスで高性能データ転送
8 周辺DMAチャネル (PDCA) 周辺通信の速度を向上させる
高帯域幅データパスのための4つの一般的なDMAチャネル
• 内部の高速フラッシュ
256KBytes 128KBytes 64KBytes バージョン
36MHz まで の 単周期 フラッシュ アクセス
命令の実行を最大速度で最適化するプレフェッチバッファ
ページプログラミング時間4ms,フルチップ消去時間8ms
書き込み回数は10万回,データ保存期間は15年
フレッシュセキュリティロックとユーザー定義設定エリア
• 内部高速 SRAM
完全速度で64KBytes単サイクルアクセス,CPUローカルバスに接続
多層バスシステムで 64KBytes
• 断断制御器
プログラム可能な優先度を持つ自動ベクトル低遅延中断サービス
• システム 機能
内部RCクロックと1つの32KHzオシレーターを含むパワーとクロックマネージャ
2つの多目的オシレーターと2つの段階ロックループ (PLL)
ウォッチドッグタイマー,リアルタイムクロックタイマー
• 外部 の 記憶
SDRAM,SRAM,NandFlash (1ビットと4ビットECC),コンパクトフラッシュをサポート
〜 66 MHz まで
• 外部 ストレージ デバイス の サポート
マルチメディアカード (MMC),セキュア・デジタル (SD),SDIO V1.1
CE-ATA,FastSD,スマートメディア,コンパクトフラッシュ
メモリー・スティック:標準フォーマット V140PRO フォーマット V100マイクロ
IDE インターフェース
• AT32UC3A3256S,AT32UC3A3128S,AT32UC3A364Sのための先端暗号システム (AES)
256-, 192-, 128-bit キーアルゴリズム,FIPS PUB 197 仕様に対応する
バッファーの暗号化/解読能力
• ユニバーサル シリアル バス (USB)
高速USB (480Mbit/s) デバイス/オン・ザ・ゴー (OTG) のミニホスト
専用DMAチャネルによる柔軟なエンドポイント構成と管理
プールアップを含むオンチップトランシーバー
• 8チャネル10ビットアナログ・デジタル変換器,デジタルIOとマルチプレックス
● 2つの 3 チャネル 16 ビット タイマー/カウンター (TC)
4つのユニバーサル・シンクロン/アシンクロン受信機/送信機 (USART)
独立ボウドレート発電機,SPI,IrDA,ISO7816インターフェースのサポート
ハードウェアのハンドシェイキング,RS485インターフェース,モデムラインのサポート
• 2つのマスター/スレーブシリアル周辺インターフェース (SPI) とチップ選択信号
• 一つの同期シリアルプロトコルコントローラー
I2Sとジェネリックフレームベースのプロトコルをサポート
• 2つのマスター/スレーブ2ワイヤーインターフェース (TWI),400kbit/s I2C対応
•オンチップデバッグシステム (JTAGインターフェース)
Nexusクラス2+,ランタイムコントロール,非侵入的なデータとプログラム追跡
110 一般目的のインプット/アウトプット (GPIO)
標準または高速モード
切り替え能力:最大66MHz
•144ピンのTBGAとLQFP
• 単一 3.3V 電源
