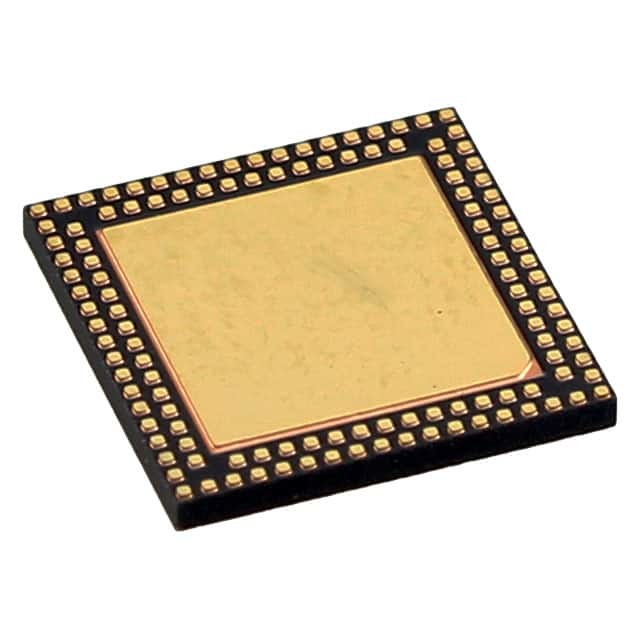

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLAマイクロチップ技術

装置の概要

このドキュメントには,PIC32MX1XX/2XXデバイスを含む装置があります.

運用条件
•2.3Vから3.6V,-40°Cから105°C,DCから40MHz

コア: 40 MHz MIPS32® M4K®

• MIPS16e® モードでコードサイズが40%も小さくなります
• 1.56 DMIPS/MHz (Dhrystone 2.1) のパフォーマンス
• 効率的なコード (Cとアセンブリ) アーキテクチャ
• 32×16 の単サイクル (MAC) と 32×32 の2サイクルを掛け合わせる

時計管理
内部オシレーター 0.9%
• プログラム可能な PLL と オシレーター 時計 ソース
• 障害 防止 時計 モニター (FSCM)
• 独立 監視 犬 計時器
• 早く 起き上がり 起動 する

電力管理

• 低電力管理モード (スリープ,アイドル)
• 組み込み パワーオン リセット と ブラウンアウト リセット
ダイナミック電流 0.5 mA/MHz (典型)
20 μA IPD 電流 (典型)

オーディオ インターフェース 機能

•データ通信:I2S,LJ,RJ,DSPモード
制御インターフェース:SPIとI2CTM
• マスタークロック:
- 分子時計周波数の生成
- USBクロックと同期できる
#名前?

アドバンスト アナログ 機能

• ADC モジュール:
- 1 つのS&Hで10ビット1.1Mspsレート
- 28ピンのデバイスでは最大10のアナログ入力と44ピンのデバイスでは最大13のアナログ入力
• 柔軟で独立したADCトリガーソース
充電時間測定単位 (CTMU):
- mTouchTM容量感触をサポートする
- 高解像度の時間測定 (1 ns) を提供
- チップ内の温度測定能力
• 比較:
- 最大3つのアナログコンパレーターモジュール
- 32の電圧点を持つプログラム可能な参照

計時器/出力比較/入力キャプチャ

• 5つの一般目的タイマー:
- 5つの16ビットと最大2つの32ビットタイマー/カウンター
• 5 つの出力比較 (OC) モジュール
• 5 つのインプットキャプチャ (IC) モジュール
• 機能の再マッピングを許可する周辺ピンの選択 (PPS)
リアルタイムクロックとカレンダー (RTCC) モジュール

通信インターフェース

• USB 2.0 対応 フルスピード OTG コントローラー
2つのUARTモジュール (10 Mbps)
- LIN 2.0 プロトコルと IrDA® サポートをサポート
2つの4ワイヤーSPIモジュール (20 Mbps)
2つのI2Cモジュール (最大1Mbud) がSMBusをサポート
• 機能の再マッピングを許可する周辺ピンの選択 (PPS)
• パラレルマスターポート (PMP)

直接メモリ アクセス (DMA)

自動データサイズ検出のハードウェアDMAの4チャネル
• USB に専用の 2 つの追加チャンネル
• プログラム可能な周期的な冗長性チェック (CRC)

入力/出力

• すべてのI/Oピンの15mAソース/シンク
• 5V 容量のあるピン
• 選べる オープン 排水 引き上げ 引き下げ
• すべてのI/Oピンの外部中断

資格とB級支援

AEC-Q100 REVG (グレード2 -40oCから+105oC) が計画されています.
• B クラス 安全 図書館,IEC 60730

デバガー開発サポート

• システム内およびアプリケーション内プログラミング
• 4 ワイヤー MIPS® 強化 JTAG インターフェース
• 無制限のプログラムと6つの複雑なデータブレイクポイント
• IEEE 1149.2 に対応する (JTAG) 境界スキャン
