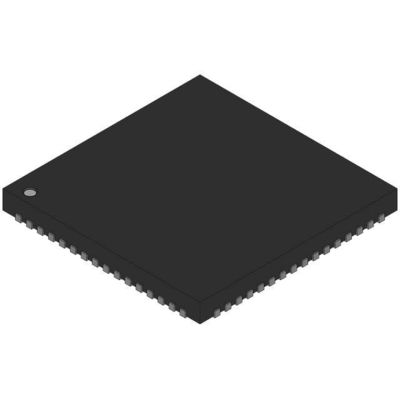

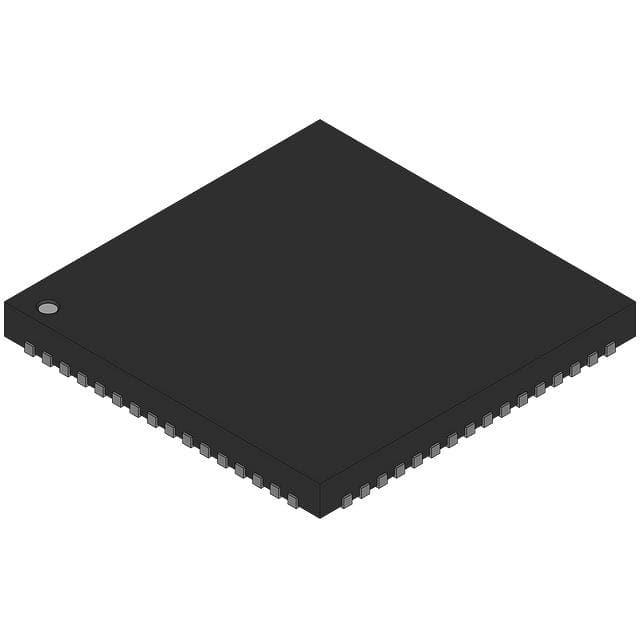

AT91SAM7S321-MU IC MCU 16/32BIT 32KB FLASH 64QFN アトメル

記述

Atmel's AT91SAM7Sは,32ビットARM RISCプロセッサをベースにした低ピンカウントのFlashマイクロコントローラシリーズである.高速FlashとSRAM,USB2を含む大規模な周辺機器を搭載している.0 装置 (AT91SAM7S32とAT91SAM7S16を除く)外部構成要素の数を最小限に抑えるシステム機能の完全なセットデバイスは,追加のパフォーマンスと拡張メモリを求める8ビットマイクロコントローラユーザーにとって理想的な移行経路です.

特徴

• ARM7TDMI® ARM® Thumb® プロセッサを搭載
高性能 32 ビット RISC アーキテクチャ
高密度の16ビットインストラクションセット
MIPS/Watt のリーダー
組み込みICETM 循環内エミュレーション,デバッグ通信チャネルサポート
• 内部の高速フラッシュ
512 Kbyte (AT91SAM7S512) 256 バイトの 1024 ページの 2 つの隣接するバンク (ダブル・プレーン) に組織
256kbytes (AT91SAM7S256) 256バイトの1024ページに整理 (単一平面)
128Kbytes (AT91SAM7S128) 256バイトの512ページに分けられる (単一平面)
64 Kbyte (AT91SAM7S64) 128 バイトの 512 ページに組織 (単一平面)
32Kbytes (AT91SAM7S321/32) 128バイトの256ページに分けられる (単一平面)
16kB (AT91SAM7S161/16 64バイトの 256ページに分けられる (単一平面)
最悪の場合でも最大30MHzのシングルサイクルのアクセス
プレフェッチバッファ 最大速度でインスタント命令の実行を最適化
ページのプログラム時間: 6 ms,ページの自動削除を含む,完全な削除時間: 15 ms
書き込みサイクル1万回,10年間のデータ保持能力 セクターロック能力 フラッシュセキュリティビット
量産のための高速フラッシュプログラミングインターフェース
• 内部高速 SRAM,最大速度での単回回アクセス
64kBytes (AT91SAM7S512/256)
32kBytes (AT91SAM7S128) について
16KB (AT91SAM7S64)
8Kバイト (AT91SAM7S321/32)
4Kバイト (AT91SAM7S161/16)
• メモリー コントローラー (MC)
組み込みフラッシュコントローラ,停止状態,誤差検出
• リセットコントローラ (RSTC)
パワーオンリセットと低電力工場校正のブラウンアウト検出器をベースに
外部リセット信号の形状とリセットソースの状態を提供します.
• 時計生成器 (CKGR)
低功率RCオシレーター,3〜20MHzオンチップオシレーターと1PLL
電力管理制御器 (PMC)
ソフトウェアの電力最適化機能,スロークロックモード (500Hz以下) とイードルモードを含む
プログラム できる 外部 時計 の 3 つの 信号
• 高度な中断制御器 (AIC)
単独でマスクできる 優先順位8レベル ベクトル化された中断源
2つ (AT91SAM7S512/256/128/64/321/161) または1つ (AT91SAM7S32/16) 外部中断源 (s) と1つの高速中断源 (spurious interrupt protected)
• デバッグユニット (DBGU)
2ワイヤーUARTとデバッグ通信チャネル中断のサポート,プログラム可能なICEアクセス防止
汎用型 2ワイヤ UART シリアル通信モード
• 周期間隔タイマー (PIT)
20 ビット プログラム可能なカウンター + 12 ビット インターバルカウンター
• 窓 の 監視 犬 (WDT)
12ビットキー保護プログラム可能なカウンター
システムにシグナルをリセットまたは中断する
処理機がデバッグ状態かイドモードにある間,カウンタを停止する可能性があります
(続き...)
