XC2365B40F80LRABKXUMA1 IC MCU 16/32B 320KB FLSH 100LQFP インフィニオン・テクノロジーズ

デバイスに関する一般情報

XC236x派生物は,Infineon XC2000ファミリーのフル機能単チップCMOSマイクロコントローラで高性能なメンバーである.これらのデバイスは,指示 (MACユニット) の観点からC166ファミリーの機能とパフォーマンスを拡張します.高いCPU性能 (毎秒最大6600万回の命令) と高い周辺機能と強化されたIO能力を組み合わせます.最適化された周辺機器は,アプリケーションの要求に柔軟に適応できます.これらの派生物は,PLLおよび内部または外部クロックソース,およびプログラムフラッシュ,プログラムRAM,データRAMなどの様々なオンチップメモリモジュールを通じてクロック生成も提供します.

特徴 の 概要

簡単な概要や参照のために,XC236x の性質はここで簡潔に記載されています.
• 高性能 16 ビット CPU 5 段階 パイプライン
● 66 MHz CPU クロックで 15 ns 命令サイクル時間 (単サイクル実行)
1 サイクルの 32 ビットの加算と減算で 40 ビットの結果
1サイクル掛け算 (16 × 16 ビット)
1 サイクルの増やし蓄積 (MAC) 指示
21 サイクルでバックグラウンド分割 (32 / 16 ビット)
強化されたブールビット操作機能
ゼロサイクルのジャンプ実行
HLLとオペレーティング システムをサポートするための追加説明書
複数の変数レジスタバンクを持つレジスタベースの設計
2つの追加的なローカル・レジスタ・バンクによる迅速な文脈切り替えサポート
16 Mbytes コードとデータの総線形アドレス空間
1024 バイト チップ上の特殊機能登録領域 (C166 ファミリー対応)
• 最大79のソース,選択可能な外部入力を持つ16つの優先レベル中断システム
断断生成と目覚めでは,サンプル速度は 15 ns まで低下します.
• 8チャネル間断駆動単周期データ転送施設
周辺イベントコントローラー (PEC),24ビットポインタが総アドレス空間をカバーする
• 内部または外部からのクロック生成
オンチップのPLLやプレスカラーで
• チップ内メモリ モジュール
1KbyteオンチップスタンバイRAM (SBRAM)
2KバイトオンチップデュアルポートRAM (DPRAM)
16kBITのチップ上のデータ SRAM (DSRAM)
〜 32 Kbytes までの プログラム/データ SRAM (PSRAM)
576 Kbytes に及ぶ チップ プログラム メモリー (フラッシュ メモリー)
• チップ内周辺モジュール
2つの同期可能なA/Dコンバーターで合計16チャンネル,10ビット解像度
変換時間が1.2μsまで,オプションのデータ事前処理 (データ削減,
範囲チェック)
16チャネル通用キャプチャ/比較ユニット (CAPCOM2)
柔軟なPWM信号生成のための2つのキャプチャ/比較ユニット (CCU6x)
5つのタイマーを持つ多機能の汎用タイマーユニット
6つのシリアルインターフェースチャネルがUART,LIN,高速同期として使用されます.
チャンネル (SPI/QSPI),IICバスインターフェイス (10ビットアドレス,400kbit/s),IISインターフェイス
64のメッセージオブジェクトを持つオンチップMultiCANインターフェース (Rev. 2.0Bアクティブ)
(Full CAN/Basic CAN) 3つの CAN ノードとゲートウェイ機能について
電子チップのリアルタイムクロック
• コードとデータのための最大12MBytesの外部アドレス空間
異なるアドレス範囲のためのプログラム可能な外部バス特性
複数のアドレス/データバスの複合または複合解除
選択可能なアドレスバス幅
16 ビットまたは 8 ビットデータバス幅
プログラム可能な4つのチップ選択信号
• 単一電源 3.0V から 5.5V
• プログラム可能なウォッチドッグ タイマー と オシレーター ウォッチドッグ
• 最大75の一般目的のI/Oライン
• オンチップのブートストラップローダー
• Cコンパイラなどの幅広い開発ツールによってサポートされます
マクロアセンブリ パッケージ,エミュレーター,評価ボード,HLLデバガー,シミュレーター
論理解析器の分解機,プログラミングボード
• JTAG インターフェースによるオンチップデバッグサポート

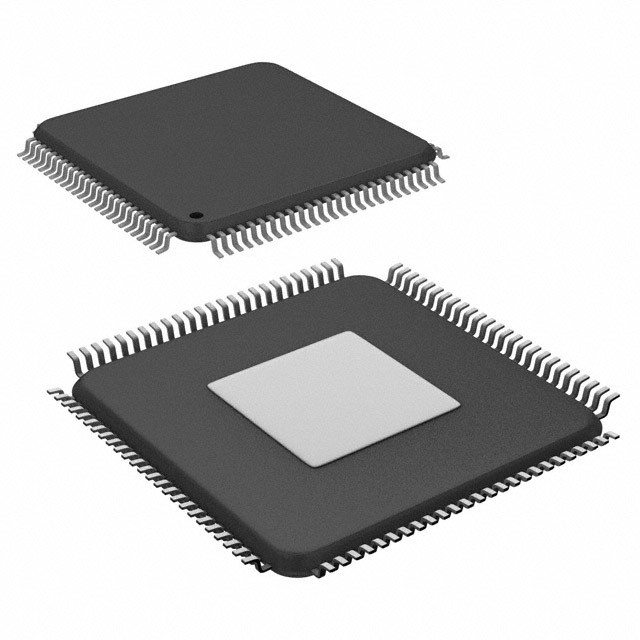

• 100ピンの緑色LQFPパッケージ,ピッチ0.5mm (19.7ml)
