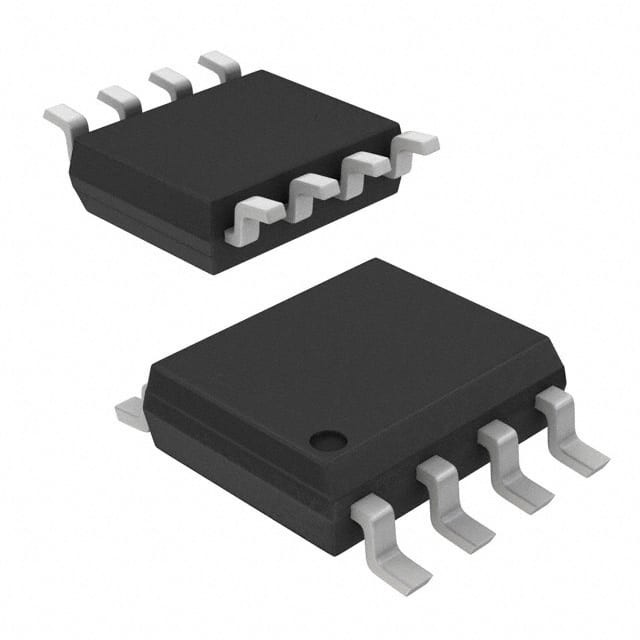

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOICマイクロチップ技術

概要

ATtiny25/45/85は,AVR強化RISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラです.ATtiny25/45/85は,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能,低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
120 の 強力 な 指示 単一 時計 サイクル の 実行
32 x 8 一般目的の作業レジスタ
完全静的操作
• 不変なプログラムとデータメモリ
2/4/8K バイトのシステム内プログラム可能なプログラムメモリフラッシュ
• 耐久 性: 書き/消す サイクルの 10,000 回
128/256/512 バイト システム内 プログラム可能な EEPROM
• 耐久 性: 書き/消す サイクル 100,000 回
128/256/512 バイト 内部 SRAM
自動プログラミングのフラッシュプログラムとEEPROMデータセキュリティのためのプログラミングロック
• 周辺 機能
プレスカラーと2つのPWMチャネルを持つ8ビットタイマー/カウンター
独立プレスカラー付きの8ビット高速タイマー/カウンター
• 2 個別の出力比較レジスタを持つ高周波PWM出力
• プログラム できる 死 の 時間 発生 器
始動状態検出器のユニバーサルシリアルインターフェース
10 ビット ADC
• 4 つの単端チャンネル
プログラム可能な加速度 (1x, 20x) を有する 2 つの差異 ADC チャンネルペア
• 温度 測定
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
• マイクロコントローラ の 特異 な 特性
debugWIREオンチップデバッグシステム
システム内SPIポートでプログラム可能
外部と内部の中断源
低電源無作動,ADCノイズ削減,電源停止モード
強化された電源再起動回路
プログラム可能なブラウンアウト検出回路
内部校正オシレーター
• I/O パッケージ
6つのプログラム可能なI/Oライン
8ピンのPDIP,8ピンのSOIC,20ピンのQFN/MLF,8ピンのTSSOP (ATtiny45/Vのみ)
• 稼働電圧
¥1.8〜5.5V ATtiny25V/45V/85V
¥2.7〜5.5V ATtiny25/45/85
• 速度 グレード
ATtiny25V/45V/85V: 0 ️ 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny25/45/85: 0 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• 工業用温度帯
• 低電力消費
アクティブモード:
1MHz,1.8V:300 μA
停電モード:
1.8V で 0.1 μA
