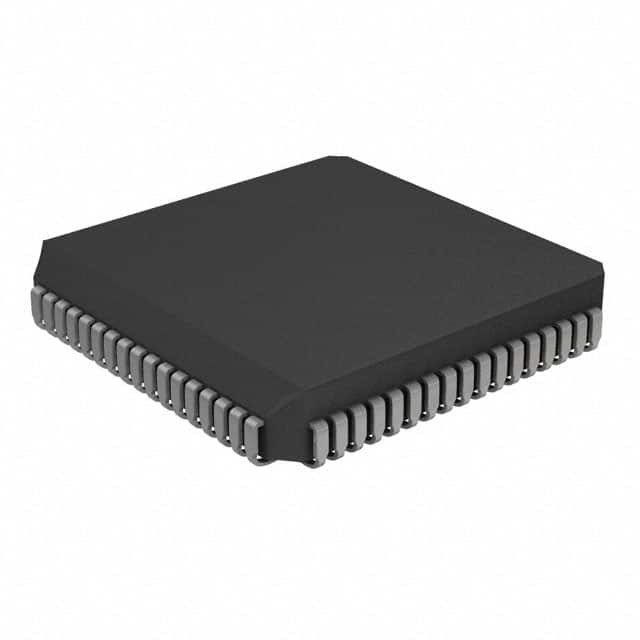

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCCマイクロチップ技術
| ブランド名 | Microchip Technology |
|---|---|
| モデル番号 | PIC17C756A-33/L |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | PIC | コアサイズ | 8ビット |
|---|---|---|---|
| スピード | 33MHz | 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 | I/O の数 | 50 |
| プログラム記憶容量 | 32KB （16K X 16） | プログラム記憶タイプ | OTP |
| EEPROMのサイズ | - | RAMのサイズ | 902×8 |
| 電圧-供給（Vcc/Vdd） | 4.5V | 5.5V | データ変換装置 | A/D 12x10b |
| 発振器のタイプ | 外面 | 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント | パッケージ/ケース | 68-LCC （J鉛） |
| 供給者のデバイスパッケージ | 68-PLCC （24.23x24.23） |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| PIC17C756A-33/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C924-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C756A-16/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18C601-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC16LC926-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC17C752-16/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756A-16I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756A-33I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C923-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC923-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C752-33/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC16LC924-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC925-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C925-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C926-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC16LC923-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C756AT-33/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC756A-08/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C752-16I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC18C658-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC756A-08I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C752-33E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756A-33E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C924-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C923T-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-08I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16C924T-08/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC923T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC923T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC924-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC924T-04I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC924T-04/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC17C752-33I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-16I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-16/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-33I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-33/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756AT-16I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-16/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-33I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC752-08I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC752-08/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC752T-08I/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC752T-08/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17LC756AT-08I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17LC756AT-08/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18C658-E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18LC658-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18LC601-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC16C926T-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC18C601T-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC18LC658T-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC16C925T-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC18C658T-E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18C658T-I/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18LC601T-I/L | IC MCU 8BIT ROMLESS 68PLCC | |
| PIC16LC925T-I/L | IC MCU 8BIT 7KB OTP 68PLCC | |
| PIC16LC926T-I/L | IC MCU 8BIT 14KB OTP 68PLCC | |
| PIC17C752-16E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-16E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C752T-33E/L | IC MCU 8BIT 16KB OTP 68PLCC | |
| PIC17C756A-16E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-16E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC17C756AT-33E/L | IC MCU 8BIT 32KB OTP 68PLCC | |
| PIC18F6680-I/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18LF6585-I/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18LF6680-I/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18F6585-I/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18LF6680T-I/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18F6585T-I/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18F6680-E/L | IC MCU 8BIT 64KB FLASH 68PLCC | |
| PIC18F6585-E/L | IC MCU 8BIT 48KB FLASH 68PLCC | |
| PIC18LF6585T-I/L | IC MCU 8BIT 48KB FLASH 68PLCC |
製品の説明
製品詳細
概要
このデータシートは,PIC17C7XXファミリーのマイクロコントローラであるPIC17C7XXグループをカバーする.マイクロコントローラーのコア機能:
• 単語の指示 を 学ぶ の は 58 文字 だけ です
• プログラムブランチと2サイクルであるテーブル読み書きを除くすべての単サイクル命令 (121 ns)
• 動作速度:
- DC - 33 MHz 時計入力
- DC - 121 ns 指示サイクル
• 8 x 8 単サイクル ハードウェア マルチプリカー
• 中断する能力
• 16レベル深いハードウェアスタック
• 直接,間接,相対的なアドレス方式
• 内部/外部プログラムメモリ実行, 64K x 16 のプログラムメモリスペースをアドレスすることができます
周辺機能:
• 個別方向制御付き最大66のI/Oピン
• 10 ビット 多チャンネル アナログからデジタル変換機
• 直接LED駆動のための高電流シンク/ソース
• 4 つのキャプチャ入力ピン
- 撮影は16ビットで 最大解像度121 ns
• 3つのPWM出力 (1~10ビット解像度)
TMR0: 16 ビットタイマー/カウンター
8ビットプログラム可能なプレスカラー
TMR1: 8 ビットタイマー/カウンター
TMR2: 8 ビットタイマー/カウンター
TMR3:16ビットタイマー/カウンター
• 2つのユニバーサル・シンクロン・アシンクロン・リシーバー・トランスミッター (USART/SCI) と独立したボード速率発生器
SPITMとI2CTMモード (I2Cマスターモードを含む) の同期シリアルポート (SSP)
マイクロコントローラーの特殊特性:
• パワーオンリセット (POR), パワーアップタイマー (PWRT) とオシレーター起動タイマー (OST)
• 監視犬タイマー (WDT) と 信頼性の高い動作のための独自のオンチップ RC オシレーター
• ブラウンアウト リセット
• コード保護
• 省エネ スリープ モード
• 選択可能なオシレーターオプション
CMOS技術:
• 低電力,高速 CMOS EPROM テクノロジー
• 完全 静的 設計
• 広範囲の稼働電圧 (3.0Vから5.5V)
• 商業用および産業用温度範囲
• 低電力消費
- < 5 mA @ 5V, 4 MHz
- 100μA 典型的な @ 4.5V, 32kHz
- < 1 μA 典型的な待機電流 @ 5V
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | マイクロチップ技術 |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | PIC® 17C |
| 製品 | MCU |
| パッケージ | チューブ代替包装 |
| 単位重量 | 0.171777オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 68-LCC (J-リード) |
| 動作温度 | 0°C~70°C (TA) |
| 供給者 デバイス パッケージ | 68-PLCC (24.23x24.23) |
| I-O の数 | 50 I/O |
| スピード | 33MHz |
| EEPROM サイズ | - |
| コアプロセッサ | 指揮官 |
| RAM サイズ | 902 × 8 |
| プログラムメモリ | OTP |
| 周辺機器 | ブラウンアウト検出/リセット,POR,PWM,WDT |
| 接続性 | I2C,SPI,UART/USART |
| 電圧供給Vcc-Vdd | 4.5V~5.5V |
| コアサイズ | 8ビット |
| プログラムメモリ サイズ | 32KB (16K x 16) |
| データ変換機 | A/D 12x10b |
| オスイレーター型 | 外部 |
| 最大動作温度 | +70°C |
| 動作温度範囲 | 0 C |
| 稼働電源電圧 | 3Vから5.5V |
| インターフェースタイプ | I2C MSSP RS-232 SCI SPI USART について |
| コア | 指揮官 |
| プロセッサシリーズ | PIC17 |
| データバスの幅 | 8ビット |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 4.5V |
| パッケージケース | PLCC-68 |
| 最大 時計周波数 | 33 MHz |
| ADCチャンネル数 | 12 ADC チャンネル |
| 入力/出力 | 50 I/O |
| データ RAM サイズ | 902B |
| データ-ROM-サイズ | 902B |
| 計時器の数 | 4 タイマー |
| ADC解析度 | 10ビット |
| データ-ROM タイプ | EPROM |
記述
PIC PIC? 17CマイクロコントローラIC 8-ビット 33MHz 32KB (16K x 16) OTP 68-PLCC (24.23x24.23)
MCU 8ビット PIC RISC 16KB EPROM 5V 68ピンのPLCCチューブ
8ビットマイクロコントローラー - MCU 32KB 902 RAM 50 I/O
