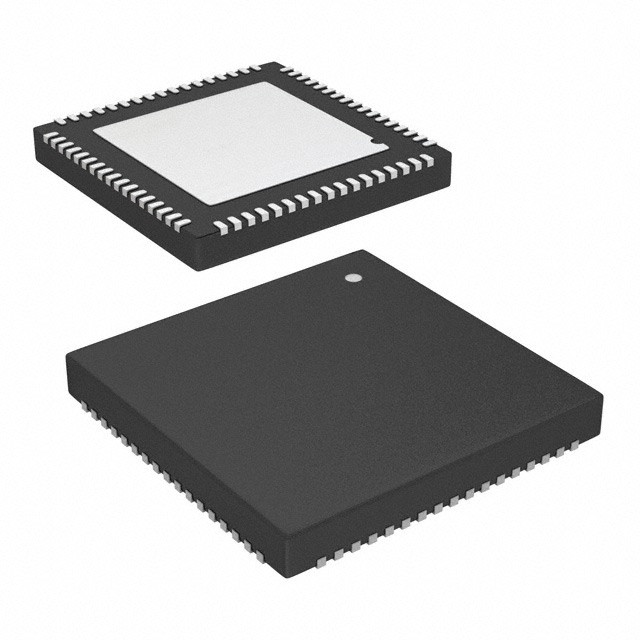

CY8C5868LTI-LP039 IC MCU 32BIT 256KB FLASH 68QFN インフィニオン・テクノロジーズ

一般説明

PSoC®5は,構成可能なブロックのユニークな配列で,単一のチップでMCU,メモリ,アナログ,デジタル周辺機能を提供する真のシステムレベルのソリューションです.CY8C52ファミリーは,シグナル取得の近代的な方法を提供していますアナログ機能は熱対 (直流電圧に近い) から超音波信号まで範囲を網羅する.CY8C52ファミリーは,すべてのGPIOピンで数十のデータ取得チャネルとアナログ入力に対応することができます. CY8C52ファミリーは,USB,マルチマスターI2C,CANなどのインターフェースを含むいくつかの部品番号を持つ高性能構成可能なデジタルシステムでもあります.通信インターフェースに加えて,CY8C52ファミリーは,簡単に設定できる論理配列を持っています,すべてのI/Oピンに柔軟なルーティング,および高性能32ビットARM® CortexTM-M3マイクロプロセッサコア.PSoC® CreatorTM を使って,設計者は,プリビルドコンポーネントとブール式プリミティブの豊富なライブラリを使用して,システムレベルのデザインを簡単に作成できます.階層的な図面設計の入力ツールですCY8C52ファミリーは,シンプルなファームウェアアップデートを通じて最後の瞬間設計変更を簡単に収容しながら,アナログとデジタル材料のリスト統合のための比類のない機会を提供します..

特徴

■ 32 ビット ARM Cortex-M3 CPU コア
□ 40 MHz の DC 動作
□ フラッシュ プログラム メモリ 256 KB まで,書き込み サイクル 100,000 回,保存 期間 20 年,複数の セキュリティ 機能
□ 最大 64 KB の SRAM メモリ
□ 2 KB の EEPROM メモリ,100万回, 20 年間の保存
□ 24チャネルDMAと多層AHBバスアクセス
• プログラム可能な鎖形容詞と優先順位
• 高帯域幅32ビット転送サポート
■ 低電圧,超低電源
□ 広範囲の稼働電圧:0.5V~5.5V
□ 高効率のブーストレギュレーター 0.5V 入力から1.8Vから5.0V出力
□ 6 MHz で 2 mA
□ 低電力モード:
• 300 nA 冬眠モード RAM 保持とLVD
リアルタイムクロックと低電圧リセットで2μA睡眠モード
■ 多様なI/Oシステム
□ 28 から 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ デジタルまたはアナログ周辺機器への任意のGPIOルーティング
□任意のGPIOからLCDダイレクトドライブ,最大46x16セグメント[1]
□ 1.2V から 5.5V の I/O インターフェース 電圧,最大 4 ドメイン
□ マスク可能な,任意のピンやポートで独立したIRQ
□ シュミットトリガー TTL 入力
□ すべてのGPIOは,オープンドレイン高/低,引き上げ/ダウン,High-Z,または強い出力として構成できます.
□ 設定可能な GPIO ピンの状態 (POR)
□ SIO の 25 mA の沈み
■ デジタル周辺機器
□ 20 から 24 の プログラム可能な PLD ベースのユニバーサル デジタル ブロック
□フル CAN 2.0b 16 RX, 8 TX バッファ [1]
□ フルスピード (FS) USB2.0 12 Mbps 内部振動器を使用 [1]
□ 16 ビット 設定 できる 4 つの タイマー,カウンター,PWM ブロック
□ 標準 周辺 機器 の 図書館
• 8,16,24,32 ビット 計時器,カウンター,PWM
• SPI,UART,I2C
• カタログで入手できる他の多くのもの
□ 高級 周辺 機器 の 図書館
• 周期的な冗長性チェック (CRC)
• 偽のランダムシーケンス (PRS) 発電機
• LIN バス 20
• 四角解読器
■ アナログ周辺機器 (1.71V ≤ Vdda ≤ 5.5V)
□ 1,024V±0.1% 内電圧基準 -40°Cから+85°C (14ppm/°C)
□ SAR ADC,1 Mspsで12ビット[1]
□ 75 ns の応答時間を持つ 2 つの比較器
■ プログラム,デバッグ,追跡
□ JTAG (4ワイヤー),Serial Wire Debug (SWD) (2ワイヤー),Single Wire Viewer (SWV),およびTRACEPORTインターフェース
□ コルテックス-M3 フラッシュ・パッチ・アンド・ブレークポイント (FPB) ブロック
□ Cortex-M3 Embedded Trace MacrocellTM (ETMTM) は,命令の追跡ストリームを生成します.
□ Cortex-M3 データ ウォッチ ポイント と トレース (DWT) は,データ トレース 情報を生成します
□ Cortex-M3 インストゥルメント トレース マクロセル (ITM) は,プリント式デバッグに使用できます.
□ DWT,ETM,ITMブロックはSWVまたはTRACEPORTを通じてオフチップのデバッグと追跡システムと通信する
□ I2C,SPI,UART,USB,その他のインターフェースでサポートされるブートローダープログラミング
■ 精密でプログラム可能なクロッキング
□ 1〜72 MHz 内部の ±1% オシレーター (完全温度と電圧範囲) PLL
□ 4〜33 MHz の 結晶 オシレーター で 結晶 PPM の 精度 を 計測 する
□ 40 MHz まで の 内部 PLL 時計 生成
□ 32.768 kHz の 時計 の 水晶 オシレーター
□ 1 kHz,100 kHz の低電力の内部オシレーター
■ 温度と包装
□ -40°C から +85°C 工業温度
□ 48ピンのSSOP,68ピンのQFN,100ピンのTQFPパッケージオプション
