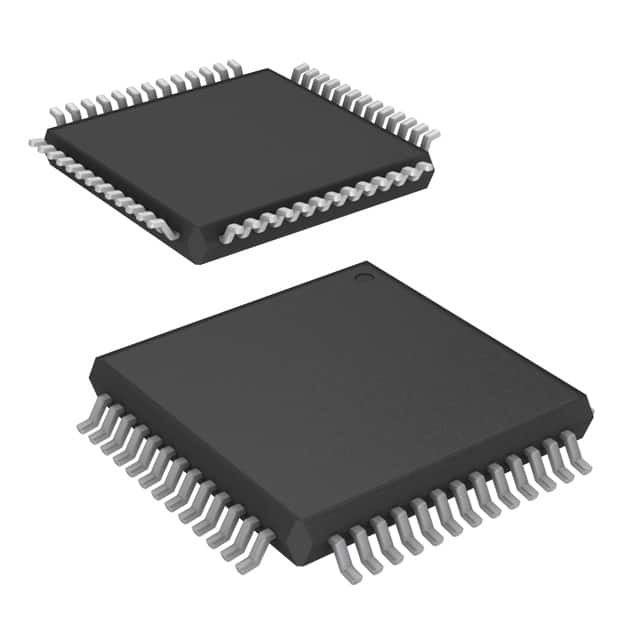

MC9S12C32CPBE25 IC MCU 16ビット 32KB フラッシュ 52TQFP N✖P USA Inc.
| ブランド名 | N✖P USA Inc. |
|---|---|
| モデル番号 | MC9S12C32CPBE25 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | HCS12 | コアサイズ | 16ビット |
|---|---|---|---|
| スピード | 25MHz | 結合性 | CANbus、EBI/EMI、SCI、SPI |
| ペリフェラル | POR、PWM、WDT | I/O の数 | 35 |
| プログラム記憶容量 | 32KB （32K X 8） | プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - | RAMのサイズ | 2K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.35V | 5.5V | データ変換装置 | A/D 8x10b |
| 発振器のタイプ | 内部 | 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント | パッケージ/ケース | 52-LQFP |
| 供給者のデバイスパッケージ | 52-TQFP （10x10） |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| R5F100JFGFA#30 | IC MCU 16BIT 96KB FLASH 52LQFP | |
| R5F100JEAFA#10 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| R5F523T5AGFD#30 | IC MCU 32BIT 128KB FLASH 52LQFP | |
| R5F100JDGFA#30 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| MC9S12C32CPBE25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F100JEGFA#30 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| MC9S12GC32CPBE | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F100JCAFA#10 | IC MCU 16BIT 32KB FLASH 52LQFP | |
| R5F100JDAFA#10 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| R5F523T3AGFD#30 | 32BIT MCU RX23T 64K LQFP52 -40/+ | |
| MC9S12C32MPBE25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C64CPBE | IC MCU 16BIT 64KB FLASH 52TQFP | |
| R5F100JFAFA#10 | IC MCU 16BIT 96KB FLASH 52LQFP | |
| R5F100JEGFA#10 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| R5F100JGAFA#10 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| R5F100JFGFA#10 | IC MCU 16BIT 96KB FLASH 52LQFP | |
| R5F100JGGFA#10 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| R5F100JHAFA#10 | IC MCU 16BIT 192KB FLASH 52LQFP | |
| R5F523T3ADFD#50 | IC MCU 32BIT 64KB FLASH 52LQFP | |
| R5F523T3ADFD#10 | IC MCU 32BIT 64KB FLASH 52LQFP | |
| R5F523T5ADFD#10 | IC MCU 32BIT 128KB FLASH 52LQFP | |
| R5F523T5ADFD#50 | IC MCU 32BIT 128KB FLASH 52LQFP | |
| R5F100JJAFA#10 | IC MCU 16BIT 256KB FLASH 52LQFP | |
| R5F523T3AGFD#10 | 32BIT MCU RX23T 64K LQFP52 -40/+ | |
| R5F523T3AGFD#50 | 32BIT MCU RX23T 64K LQFP52 -40/+ | |
| R5F523T5AGFD#10 | 32BIT MCU RX23T 128K LQFP52 -40/ | |
| R5F523T5AGFD#50 | 32BIT MCU RX23T 128K LQFP52 -40/ | |
| R5F100JKAFA#10 | IC MCU 16BIT 384KB FLASH 52LQFP | |
| R5F100JLAFA#10 | IC MCU 16BIT 512KB FLASH 52LQFP | |
| UPD78F0423GB-GAG-AX | IC MCU 8BIT 32KB FLASH 52LQFP | |
| UPD78F0523AGB-GAG-AX | IC MCU 8BIT 32KB FLASH 52LQFP | |
| UPD78F0433GB-GAG-AX | IC MCU 8BIT 32KB FLASH 52LQFP | |
| UPD78F0526AGB-GAG-AX | IC MCU 8BIT 96KB FLASH 52LQFP | |
| UPD78F0527AGB-GAG-AX | IC MCU 8BIT 128KB FLASH 52LQFP | |
| MC9S12GC16CPBE | IC MCU 16BIT 16KB FLASH 52TQFP | |
| MC9S12GC32MPBE | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C32VPBE16 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12GC64MPBE | IC MCU 16BIT 64KB FLASH 52TQFP | |
| MC9S12C64MPBE | IC MCU 16BIT 64KB FLASH 52TQFP | |
| MC9S12C96VPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C128CPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128MPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| UPSD3422EB40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3253BV-24T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3254A-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3234A-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3212C-40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3253B-40T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3312D-40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3354DV-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3354D-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3422EVB40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3433EB40T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3433EVB40T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3434EB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3434EVB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3454EB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3454EVB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3212A-40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3233B-40T6T | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3233BV-24T6T | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPD78F0420GB-GAG-AX | IC MCU 8BIT 8KB FLASH 52LQFP | |
| UPD78F0421GB-GAG-AX | IC MCU 8BIT 16KB FLASH 52LQFP | |
| UPD78F0422GB-GAG-AX | IC MCU 8BIT 24KB FLASH 52LQFP | |
| UPD78F0430GB-GAG-AX | IC MCU 8BIT 8KB FLASH 52LQFP | |
| UPD78F0431GB-GAG-AX | IC MCU 8BIT 16KB FLASH 52LQFP | |
| UPD78F0432GB-GAG-AX | IC MCU 8BIT 24KB FLASH 52LQFP | |
| UPD78F0521AGB-GAG-AX | IC MCU 8BIT 16KB FLASH 52LQFP | |
| UPD78F0522AGB-GAG-AX | IC MCU 8BIT 24KB FLASH 52LQFP | |
| UPD78F0524AGB-GAG-AX | IC MCU 8BIT 48KB FLASH 52LQFP | |
| UPD78F0525AGB-GAG-AX | IC MCU 8BIT 60KB FLASH 52LQFP | |
| UPD78F1004GB-GAG-AX | IC MCU 16BIT 32KB FLASH 52LQFP | |
| UPD78F1005GB-GAG-AX | IC MCU 16BIT 48KB FLASH 52LQFP | |
| UPD78F1006GB-GAG-AX | IC MCU 16BIT 64KB FLASH 52LQFP | |
| UPD78F1223GB-GAG-AX | IC MCU 16BIT 32KB FLASH 52LQFP | |
| UPD78F1224GB-GAG-AX | IC MCU 16BIT 48KB FLASH 52LQFP | |
| UPD78F1225GB-GAG-AX | IC MCU 16BIT 64KB FLASH 52LQFP | |
| UPD78F0527DGB(T)-UET-A | IC MCU 8BIT 128KB FLASH 52LQFP | |
| R5F100JGDFA#10 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| MC68HC908LJ12CFB | IC MCU 8BIT 12KB FLASH 52TQFP | |
| MC9S12C32MPB25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC908LJ12CFBE | IC MCU 8BIT 12KB FLASH 52TQFP | |
| MC11E1CPBE2 | IC MCU 8BIT ROMLESS 52TQFP | |
| MC68HC908LV8CPBE | IC MCU 8BIT 8KB FLASH 52TQFP | |
| MC9S12C128CPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128MPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128VPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128VPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C32MPBE16 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C96CPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96CPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96MPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96MPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96VPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC128CPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128CPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128MPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128MPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128VPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128VPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC96CPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96CPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96MPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96MPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96VPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96VPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC16MPBE | IC MCU 16BIT 16KB FLASH 52TQFP | |
| MC11E1CPBE2R | IC MCU 8BIT ROMLESS 52TQFP |
製品の説明
製品詳細
紹介
MC9S12Cファミリー / MC9S12GCファミリーは48/52/80ピンFlashベースのMCUファミリーで,コストとスペースに敏感な全新しい範囲に16ビットコアのパワーと柔軟性を提供します.一般用途の産業用および自動車用ネットワークアプリケーションMC9S12C-ファミリー / MC9S12GC-ファミリーのすべてのメンバーは,16ビット中央処理ユニット (CPU12),最大128KバイトのフラッシュEEPROM,最大4KバイトのRAMを含む標準的なオンチップ周辺機器を備えています.アシンクロン連続通信インターフェイス (SCI)シリアル перифериカル インターフェイス (SPI), 8 チャネル 16 ビット タイマー モジュール (TIM), 6 チャネル 8 ビット パルス 幅 モジュレーター (PWM), 8 チャネル 10 ビット アナログ-デジタル 変換器 (ADC).
特徴
16 ビット HCS12 コア:HCS12CPU
M68HC11の命令セットと上向きに互換性がある
M68HC11 と同じモデル
命令列
強化されたインデックスアドレス
MMC (メモリマップとインターフェース)
INT (中断制御)
BDM (バックグラウンドデバッグモード)
DBG12 (ブレイクポイントと流れ変化追跡バッファを含む強化デバッグ12モジュール)
MEBI (複数拡張バスインターフェイス) 80ピンパッケージ版のみ
• 目覚め断断入力:
デジタルフィルタリングで覚醒中断機能のために最大12ポートビット利用可能
• 動作頻度:
単一チップのバス速度16MHzに相当する32MHz
拡張バスモードでは 32MHz の 16MHz バス速度に相当する
9S12C ファミリーのオプション: 25MHz バス速度に相当する 50MHz
9S12GCファミリーのすべてのメンバーは 50MHz の動作周波数を許可します.
内部 2.5V 調節器:
◎ 2.97V から 5.5V の入力電圧範囲をサポートします
低電源モードの機能
低電圧リセット (LVR) 回路を含む
低電圧中断回路 (LVI) を含む
48ピンLQFP,52ピンLQFPまたは80ピンQFPパッケージ:
5Vの入力とドライブ能力 (80ピンパッケージ) を有する最大58のI/Oライン
専用5V入力専用ライン (IRQ,XIRQ) 2本まで
5V 8A/D変換入力と5V I/O
• 開発支援
単線バックグラウンドデバッグTMモード (BDM)
チップ上のハードウェアの障害点
強化された DBG12 デバッグ機能
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | フリースケール/N✖P |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | HCS12 |
| パッケージ | トレー |
| 単位重量 | 0.013210オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 52-LQFP |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者 デバイス パッケージ | 52-LQFP (10x10) |
| I-O の数 | 35 I/O |
| スピード | 25MHz |
| EEPROM サイズ | - |
| コアプロセッサ | HCS12 |
| RAM サイズ | 2K × 8 |
| プログラムメモリ | フラッシュ |
| 周辺機器 | POR,PWM,WDT |
| 接続性 | CAN,EBI/EMI,SCI,SPI |
| 電圧供給Vcc-Vdd | 2.35V~5.5V |
| コアサイズ | 16ビット |
| プログラムメモリ サイズ | 32KB (32K x 8) |
| データ変換機 | A/D 8x10b |
| オスイレーター型 | 内部 |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働電源電圧 | 2.5V 5V |
| インターフェースタイプ | CAN SCI SPI |
| コア | HCS12 |
| プロセッサシリーズ | S12C |
| データバスの幅 | 16ビット |
| パッケージケース | LQFP-52 |
| 最大 時計周波数 | 25 MHz |
| 入力/出力 | 35 I/O |
| データ RAM サイズ | 2kB |
| 計時器の数 | 8 タイマー |
記述
HCS12 HCS12 マイクロコントローラIC 16ビット 25MHz 32KB (32K x 8) FLASH 52-TQFP (10x10)
MCU 16ビット HCS12 CISC 32KB フラッシュ 2.5V/5V 52ピン LQFP トレイ
