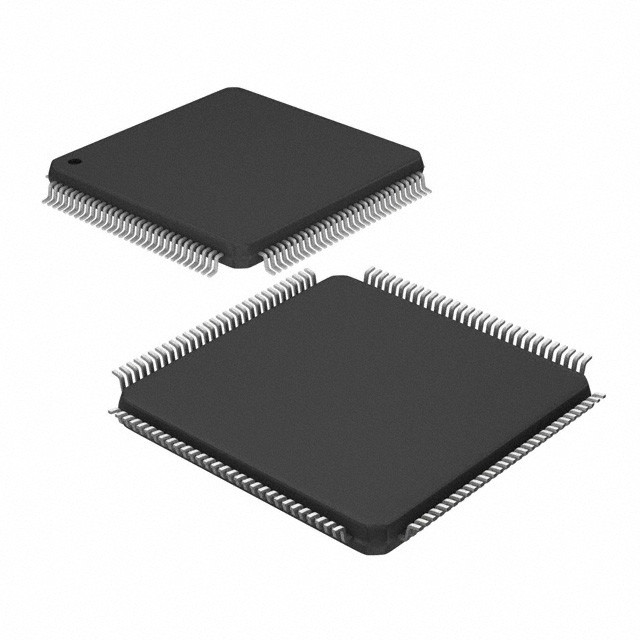

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP インフィニオン・テクノロジーズ

■ オートライン

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applicationsオフィス自動化機器,プロセス制御,その他のアプリケーション.F2MC-16FCPUは,F2MC*-16ファミリーをベースに,高度な言語サポート機能とタスクスイッチ機能が改善されている.追加アドレス設定も可能です
チップ上の周辺機器には,4チャネルPWCタイマー,4チャネルICU (インプットキャプチャユニット),1チャネル24ビットタイマーカウンター,8チャネルOCU (アウトプットコンペアユニット),6チャネル16ビット再充電タイマー2チャネル16ビットPPGタイマー,10ビットA/Dコンバーター16入口,4チャネルUART機能のシリアルポート (1チャネルにはCTS機能が含まれます)

■ 特徴

F2MC-16F CPU
• 最低実行時間: 62.5 ns/16 MHz オスイレーション (デューティ制御システムを使用)
• コントローラー向けに最適化された指示セット
F2MC-16 (H) と上向きの物件対応
様々なデータタイプ (ビット,バイト,ワード,ロングワード)
操作を速めるために指示サイクルが改善された
拡張アドレスモード: 25種類
高度なコーディング効率
アクセス方法 (線形ポインタで銀行へのアクセス)
強化された掛け算と除算の指示 (署名された指示を追加)
32 ビット蓄電器を用いた高精度操作
• 拡張されたインテリジェント I/O サービス (指示から独立した自動転送機能)
アクセスエリアは64KBytesに拡大
• 高レベル言語 (C) とマルチタスクに適用できる強化されたインストラクションセット
システムスタックポインタ
強化されたポインタ間接指示
バレルシフトの指示
スタックチェック機能
• 実行速度の向上: 8バイトの命令キュー
• 強力な中断機能: 8 つのレベルと 28 つのソース

周辺資源

• マスクROM: 64KBytes (MB90223)
96Kbyte (MB90224)
EPROM: 96 Kbyte (MB90W224A/W224B)
単回PROM: 96KB (MB90P224A/P224B)
• RAM: 3Kバイト (MB90223)
4.5Kバイト (MB90224/MB90W224A/P224A/W224B/P224B)
5Kバイト (MB90V220)
• 一般用ポート:最大102チャンネル
•ICU (インプットキャプチャユニット): 4チャンネル
• 24 ビットタイマーカウンター: 1 チャネル
・ OCU (出力比較ユニット): 8チャンネル
• PWCタイマーと時間測定機能: 4チャンネル
• 10 ビット A/D 変換器: 16 チャンネル
UART: 4 つのチャンネル (CTS 機能を含む 1 つのチャンネル)
• 16 ビット 再充電タイマー 切り替えた出力,外部クロック,ゲート機能: 6チャンネル
• 16 ビット PPG タイマー: 2 チャネル
DTP/外部の中断入力: 8チャンネル (うち5チャンネルはエッジ検出機能のみ)
• 書き込み阻害型 RAM: 0.5 Kbyte (MB90V220 の 1 Kbyte)
• タイムベースカウンタ: 18ビット
• 時計 装置 の 機能
• 低消費電力のモード
スリープモード
停止モード
ハードウェア 待機モード
