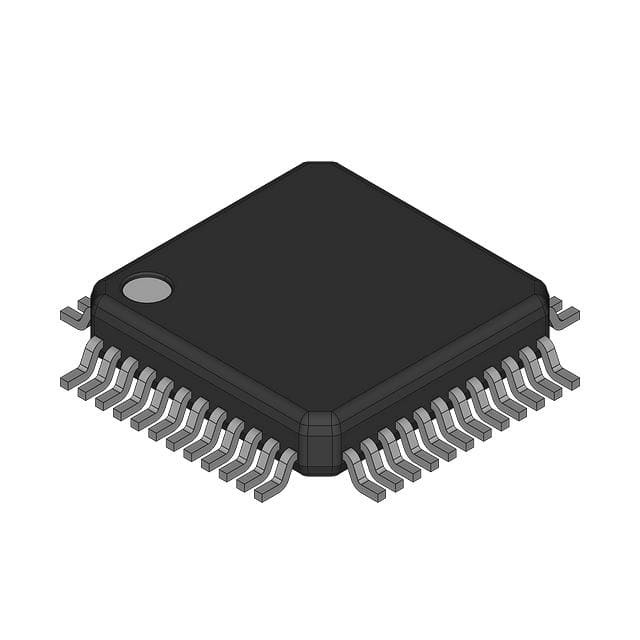

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP ライト・マイクロ

[ルミナリーマイクロ]

建築概要

Luminary Micro StellarisTMマイクロコントローラファミリー (最初のARM® CortexTM-M3ベースのコントローラ) は,コストに敏感な埋め込みマイクロコントローラアプリケーションに高性能32ビットコンピューティングをもたらします.これらの先駆的な部品は,従来の8ビットおよび16ビットデバイスに相当するコストで32ビットパフォーマンスを顧客に提供します小さな足跡を 持っているパッケージです

製品の特徴

LM3S801マイクロコントローラには以下の製品機能が含まれています.
■ 32 ビット RISC 性能
ARM® CortexTM-M3 v7M 32 ビットアーキテクチャは,小さなインベッドルームアプリケーションに最適化されています
Thumb® 対応の Thumb-2 専用命令セットプロセッサコア
50MHz 動作する
ハードウェア分割と単周期倍数
統合内嵌ベクトル式中断制御器 (NVIC) が決定的な中断処理を可能にします
◎26の中断が8つの優先順位レベルで
保護されたオペレーティングシステムの機能のための特権モードを提供します.
データを効率的にメモリに詰め込むことを可能にする
原子ビット操作 (ビットバンド) は,最大限のメモリ利用と効率的な周辺制御を提供します.
■ 内部 記憶
¥ 64 KB シングルサイクルフラッシュ
• 2KB のブロック ベース で ユーザー 管理 の フラッシュ ブロック 保護
• ユーザが管理するフラッシュデータプログラミング
• ユーザが定義し,管理するフラッシュ保護ブロック
8 KB の単周期 SRAM
■ 一般用タイマー
3つのタイマー,それぞれが1つの32ビットタイマーまたは2つの16ビットタイマーとして設定できます.
32 ビットタイマーモード:
• プログラム できる 一発 計時器
• プログラム できる 周期 計
• 外部 の 32.768 KHz 時計 を 入力 する 場合,リアル タイム 時計
• 制御器がデバッグ中にCPU Haltフラグを主張するときに,定期的およびワンショットモードでユーザが有効にするストーリング
16ビットタイマーモード:
• 8 ビットプレスカラー付きの汎用タイマー機能
• プログラム できる 一発 計時器
• プログラム できる 周期 計
• 制御器がデバッグ中にCPU Haltフラグを主張するときにユーザが有効にするストーリング
16 ビット入力キャプチャモード:
• 入力エッジカウントのキャプチャ
• 入力エッジタイムキャプチャ
16ビットPWMモード:
• ソフトウェアでプログラムできるPWM信号の出力逆転を伴う単純なPWMモード
■ ARM FiRM に対応するウォッチドッグタイマー
プログラム可能な負荷レジスタ付きの32ビットダウンカウンタ
切り離された監視犬の時計
プログラム可能な中断生成論理と中断マスク
逃走ソフトウェアに対するロックレジスタの保護
起動/無効化で生成論理をリセットする
制御器がデバッグ中にCPU Haltフラグを主張すると,ユーザが有効にするストーリング
■ シナクロンシリアルインターフェイス (SSI)
マスターまたはスレーブ操作
プログラム可能なクロックビットレートとプレスケール
広さ16ビット,深さ8地点のFIFOを分離して送信し受信します
フリースケールSPI,MICROWIRE,またはテキサス・インストゥルメントの同期シリアルインターフェースのためのプログラム可能なインターフェース操作
プログラム可能なデータフレームサイズ 4 から 16 ビット
診断/デバッグテストのための内部ループバックテストモード
■ UART
2つの完全プログラム可能な 16C550型 UART
16x8の送信 (TX) と16x12の受信 (RX) のFIFOを分離して,CPUの中断サービス負荷を減らす
微分分子付きプログラム可能なボード速率発電機
プログラム可能なFIFO長さ,従来のダブルバッファ付きインターフェースを提供する1バイト深い操作を含む
FIFOのトリガーレベルは 1/8, 1/4, 1/2, 3/4, 7/8
スタート,ストップ,およびパラリティのための標準アシンクロン通信ビット
誤ったスタートビットの検出
断線生成と検出
(続き...)

対象アプリケーション

■ 工場自動化と制御
■ 産業用電源制御装置
■ 建築・家庭自動化
■ ブラシなしのDCおよびACインダクションモーター
