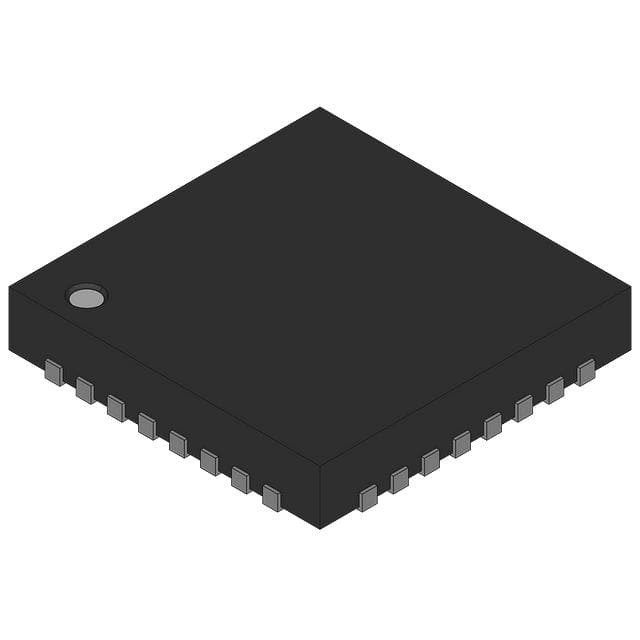

ATTINY261V-10MUR IC MCU 8BIT 2KB FLASH 32VQFN アトメル

概要

ATtiny261/461/861は,AVR強化されたLButtonRISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラである.単一のクロックサイクルで強力な指示を実行することによって,ATtiny261/461/861は,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能,低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
123 強力な指示 単一のクロックサイクルの実行
32 x 8 一般目的の作業レジスタ
完全静的操作
• 不変なプログラムとデータメモリ
2/4/8K バイト システム内プログラム可能なプログラムメモリ フラッシュ (ATtiny261/461/861) 耐久性: 10,000 書き込み/消去サイクル
128/256/512 バイト システム内プログラム可能なEEPROM (ATtiny261/461/861) 耐久性: 10万回書き/消す
128/256/512 バイト 内部 SRAM (ATtiny261/461/861)
自動プログラミングのフラッシュプログラムとEEPROMデータセキュリティのためのプログラミングロック
• 周辺 機能
プレスカラーと2つのPWMチャネルを持つ8/16ビットタイマー/カウンター
8/10 ビットの高速タイマー/カウンター
3 個別の出力を持つ高周波PWM出力 比較レジスタ プログラム可能なデッドタイムジェネレーター
始動状態検出器のユニバーサルシリアルインターフェース
10 ビット ADC
11 単端 の チャンネル
16 ADC 変数チャネルペア
プログラム可能な増幅 (1x,8x,20x,32) を有する 15 つの差異 ADC チャネルペア
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
• マイクロコントローラ の 特異 な 特性
debugWIREオンチップデバッグシステム
システム内SPIポートでプログラム可能
外部と内部の中断源
低電源無作動,ADCノイズ削減,電源停止モード
強化された電源再起動回路
プログラム可能なブラウンアウト検出回路
内部校正オシレーター
• I/O パッケージ
16 プログラム可能な I/O ライン
20ピンのPDIP,20ピンのSOICと32パッドMLF
動作電圧:
ATtiny261V/461V/861Vでは1.8から5.5V
¥2.7〜5.5V ATtiny261/461/861のために
● 速度グレード:
ATtiny261V/461V/861V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny261/461/861: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• 工業用温度帯
• 低電力消費
アクティブモード: 1MHz,1.8V: 380μA
停電モード:1.8Vで0.1μA
