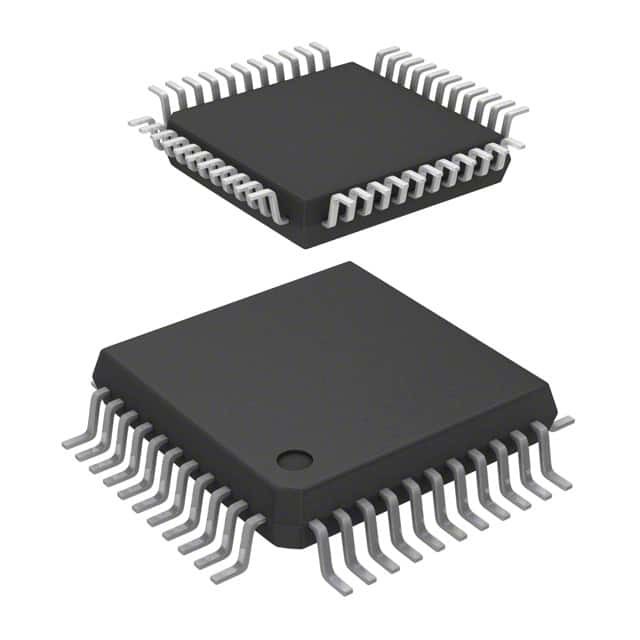

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMマイクロ電子機器

記述

ST72F324LおよびST72324BLデバイスは,3.3Vで動作するミッドレンジアプリケーションのために設計されたST7マイクロコントローラファミリーのメンバーである.異なるパッケージオプションでは最大32のI/Oピンを提供しています.
すべてのデバイスは,標準的な業界標準の8ビットコアに基づいており,強化されたインストラクションセットを備えており,FlashまたはROMプログラムメモリで利用できます.ST7ファミリーアーキテクチャは,ソフトウェア開発者にパワーと柔軟性を兼ね備えています機内周辺機器には,A/Dコンバーター,2つの汎用タイマー,SPIインターフェイスとSCIインターフェイスが含まれています.
省エネのために,マイクロコントローラーは,アプリケーションがイドライン状態またはスタンバイ状態にあるとき,動的にWAIT,SLOW,ACTIVE-HALTまたはHALTモードに切り替えることができます.

特徴

■ 記憶
8〜32K 双電圧高密度フラッシュ (HDフラッシュ) または読み取り保護機能のROM. HDフラッシュデバイスのアプリケーション内プログラミングおよび回路内プログラミング
384~1Kバイト RAM
HDフラッシュ耐久性: 100サイクル,データ保存: 85°Cで40年
■ 時計,リセット,供給管理
時計源:水晶/セラミック共鳴振動器,内部RC振動器,外部の時計のバイパス
2x 周波数掛け算のための PLL
4つの省エネモード:停止,アクティブ停止,待機,スロー
■ 中断管理
嵌入式中断コントローラ
10つの中断ベクトルとTRAPとRESET
9/6 外部中断線 (4ベクトル)
■最大32のI/Oポート
32/24 多機能両方向のI/Oライン
22/17 代替機能ライン
◎ 12/10 高水槽出力
■ 4 タイマー
リアルタイムベース,ビープ,クロックアウト機能
設定可能なウォッチドッグタイマー
◎ 16 ビットタイマーA: 1 つの入力キャプチャ, 1 つの出力比較,外部クロック入力,PWMおよびパルスジェネレーターモード
◎ 16 ビットタイマーB: 2 つの入力キャプチャ,2 つの出力比較,PWMおよびパルス発電モード
■ 2 通信インターフェース
SPI同期シリアルインターフェース
SCIアシンクロンシリアルインターフェース
■ 1 アナログ周辺機器
10 ビット ADC 最大 12 ポートの入力
■ 指示書
8ビットデータ操作
63 基本説明書
17 つの主要なアドレスモード
8 x 8 署名なしの掛け算命令
■ 開発ツール
ハードウェア/ソフトウェア開発のパッケージ
円盤内のテスト能力
