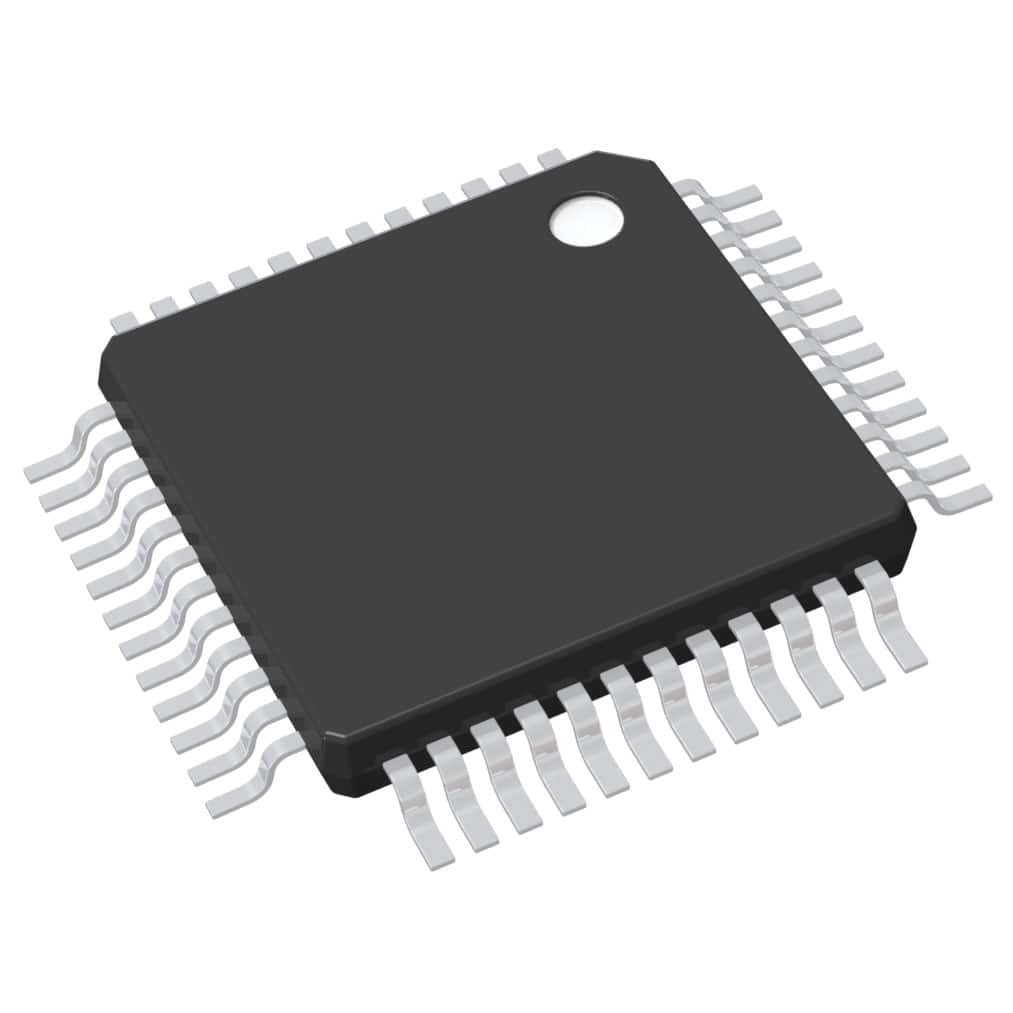

ATSAMD21G18A-AFT IC MCU 32BIT 256KB FLASH 48TQFPマイクロチップ技術

ATSAM3U4/2/1 説明

Atmels SAM3Uシリーズは,高性能32ビットARM Cortex-M3 RISCプロセッサに基づいたFlashマイクロコントローラファミリーのメンバーである.最大速度96MHzで動作し,最大256KBのフラッシュと最大52KBのSRAMを備えています周辺機器セットには,組み込みトランシーバー付きの高速USBデバイスポート,SDIO/SD/MMC用の高速MCI,NANDフラッシュコントローラ付きの外部バスインターフェイス,最大4xUSARTs (SAM3U1C/2C/4Cには3),最大2xTWI (SAM3U1C/2C/4Cが1つ),最大5xSPI SAM3U1C/2C/4Cが4つ),さらに4xPWMタイマー,3x一般用途16ビットタイマー,RTC,12ビットADC,10ビットADC.

特徴

• 中核
ARM® Cortex®-M3バージョン2.0 最大96MHzで動作する
記憶保護ユニット (MPU)
指令セット"Thumb®-2"
• 記憶
64〜256KBの内蔵フラッシュ,128ビット幅のアクセス,メモリ加速器,ダブルバンク
¢ 16 から 48 Kbyte の 組み込み SRAM と 双 銀行
16KbyteのROMで,ブートローダー (UART,USB) と IAPのルーチンが組み込まれています.
静的メモリコントローラ (SMC): SRAM,NOR,NANDサポート. 4Kbyte RAMバッファとECCのNANDフラッシュコントローラ
• システム
単一電源操作用の組み込み電圧調節器
安全なリセットのために POR,BODとウォッチドッグ
クォーツまたは共鳴振動器:RTCまたは装置クロック用の3〜20MHzメインおよびオプション低電源32.768kHz.
高精度 8/12 MHz 工場製の内部 RC オシレーター 4 MHz デバイスの高速起動のためのデフォルト周波数
スロークロック 低電源モードのデバイスクロックの恒久的なクロックとしての内部RCオシレーター
デバイスクロック用のPLLとUSB2.0高速デバイス用のPLL
〜 17 つの周辺DMA (PDC) チャンネルと 4 つのチャネルの中央DMA
• 低電力 モード
睡眠とバックアップモード,バックアップモードでは2.5 μAまで
バックアップドメイン:VDDBUピン,RTC,32のバックアップレジスタ
超低電源RTC:0.6 μA
• 周辺機器
USB2.0デバイス: 480 Mbps, 4kbyte FIFO,最大7つのバイダイレクトエンドポイント,専用DMA
・最大4つのUSART (ISO7816,IrDA®,フローコントロール,SPI,マンチェスターサポート) と1つのUART
2つのTWI (I2C互換性),1つのSPI,1つのSSC (I2S),1つのHSMCI (SDIO/SD/MMC) まで
捕捉,比較,PWMのための3チャネル16ビットタイマー/カウンター (TC)
4チャネル16ビットPWM (PWMC)
カレンダーとアラーム機能を持つ32ビットリアルタイムタイマー (RTT) とRTC
8チャネル 12ビット 1MSPS ADC 微分入力モードとプログラム可能な増幅ステージ,8チャネル 10ビット ADC
■ I/O
◎ 外部中断能力 (エッジまたはレベル感度),デボウンキング,障害物フィルタリング,オンダイシリーズレジスタの終了
3つの32ビット並行入力/出力 (PIO)
• パッケージ
100鉛のLQFP,14 x 14mm,ピッチ0.5mm
100ボールのTFBGA, 9×9mm,ピッチ0.8mm
◎144鉛のLQFP 20×20mm,ピッチ0.5mm
¥144ボール LFBGA 10×10mm ピッチ0.8mm
