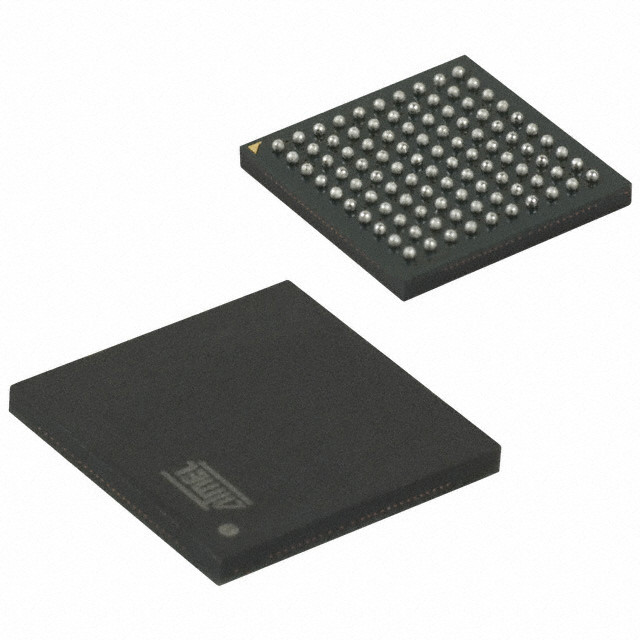

ATSAMS70N21A-CN IC MCU 32BIT 2MB FLASH 100TFBGAマイクロチップ技術

記述

Atmels SAM3Sシリーズは,高性能ARM Cortex-M3プロセッサに基づいた32ビットFlashマイクロコントローラファミリーのメンバーである.最大速度64MHzで動作し,最大256KBのフラッシュと最大48KBのSRAMを備えています周辺機器セットには,組み込みトランシーバー付きのフルスピードUSBデバイスポート,SDIO/SD/MMCのための高速MCI,SRAMへの接続を提供する静的メモリコントローラを備えた外部バスインターフェースPSRAM,NORフラッシュ,LCDモジュールとNANDフラッシュ,2xUSART,2xUART,2xTWI,3xSPI,I2S,さらに1つのPWMタイマー,6x汎用16ビットタイマー,RTC,ADC12ビットDACとアナログコンパレーター.

特徴

• 中核
ARM® Cortex®-M3 リビジョン2.0 最大64MHzで動作する
記憶保護ユニット (MPU)
指令セット"Thumb®-2"
• AT91SAM7Sシリーズ (48と64ピンバージョン) と互換性のあるピン対ピン
• 記憶
64 から 256 Kbytes の Flash 組み込み, 128 ビット ワイド アクセス,メモリ アクセラレータ,単機種
組み込み SRAM の 16 から 48 Kbyte
16KbyteのROMで,ブートローダー (UART,USB) と IAPのルーチンが組み込まれています.
8ビット静的メモリコントローラ (SMC):SRAM,PSRAM,NOR,NANDフラッシュサポート
記憶保護ユニット (MPU)
• システム
単一電源操作用の組み込み電圧調節器
安全な操作のために電源再セット (POR),ブラウンアウト検出器 (BOD) とウォッチドッグ
クォーツまたはセラミック共鳴振動器: 3〜20MHz メイン電源,故障検知とオプションの低電源 32.768 kHz RTCまたはデバイスクロック
装置の起動のための4MHzデフォルト周波数を持つ高精度8/12MHz工場トリミング内部RCオシレーター.周波数調整のためのアプリケーショントリミングアクセス
スロークロック 内部RCオシレーター 永久低電源モードデバイスクロック
デバイスクロックとUSBのために130MHzまでの2つのPLL
温度センサー
〜 22 つの周辺DMA (PDC) チャンネルまで
• 低電力 モード
睡眠とバックアップモード,バックアップモードでは1.8 μAまで
超低電力RTC
• 周辺機器
USB2.0デバイス: 12 Mbps,2668 バイト FIFO,最大 8 つのバイダイレクトエンドポイント.オンチップトランシーバー
ISO7816,IrDA®,RS-485,SPI,マンチェスターおよびモデムモードを搭載した最大2つのUSART
2つの2ワイヤのUART
2つまで 2つのワイヤーインターフェース (I2C対応),1つのSPI,1つのシリアルシンクロンコントローラ (I2S),1つの高速マルチメディアカードインターフェース (SDIO/SDカード/MMC)
〜 6 つの 3 チャネル 16 ビット タイマー/カウンターまで,キャプチャ,波形,比較および PWM モード. スチープモーターのための四角解読論理と 2 ビットグレーアップ/ダウンカウンター
4チャネル 16ビットPWM 補完出力,故障入力,モーター制御のための12ビットデッドタイムジェネレーターカウンター
カレンダーとアラーム機能を持つ32ビットリアルタイムタイマーとRTC
〜15チャネルまで 1Msps ADC 差異入力モードとプログラム可能な増幅段階
2チャネル12ビット1MspsDAC
柔軟な入力選択,選択可能な入力ヒステレシス
32 ビットサイクリック・リデンドンシー・チェック・カルキュレーション・ユニット (CRCCU)
保護された登録書を書く
■ I/O
〜 79 つのI/Oラインまで,外部の中断能力 (エッジまたはレベル感度),デバウンキング,障害物フィルタリング,およびオンダイシリーズレジスタ終了
3つの32ビットの並行入力/出力コントローラ,周辺的なDMA支援並行キャプチャモード
• パッケージ
100鉛LQFP, 14 x 14mm,ピッチ 0.5 mm/100ボールTFBGA, 9 x 9 mm,ピッチ 0.8 mm
◎64リードLQFP,10x10mm,ピッチ0.5mm/64パッドQFN9x9mm,ピッチ0.5mm
◎ 48本のLQFP,7x7mm,ピッチ0.5mm/48パッドQFN7x7mm,ピッチ0.5mm
