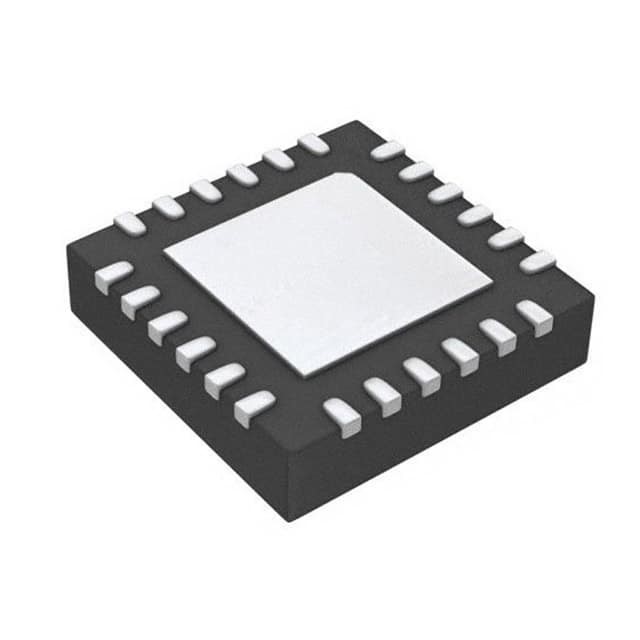

C8051F550-IM IC MCU 8BIT 32KB FLASH 24QFN シリコンラボ

システム概要

C8051F52x/F52xA/F53x/F53xAファミリーのデバイスは,完全に統合された低電力混合信号システムオン・チップMCUである.強調された特徴は以下に記載されている.表1を参照.1 特定の製品特性の選択.

■ 高速パイプライン付き8051対応マイクロコントローラーコア (最大25MIPS)

■システム内,フルスピード,侵入性のないデバッグインターフェース (オンチップ)
■ アナログマルチプレクサーと最大16のアナログ入力を持つ真の12ビット200kspsADC
■ ± 0 の範囲内の精密プログラム可能な 24.5 MHz 内振動器温度範囲全体で 5% 低値設定でのチップ上の電圧調節器の最小出力よりも大きいVDD電圧の場合この最小出力設定を下回るVDD電圧では,振動器は+1.0%以内です.
■ 7680 バイトまでのオンチップのフラッシュメモリ
■ 256 バイトのオンチップ RAM
■ ハードウェアに実装された UART と SPI のシリアルインターフェースの強化
■ LIN 2.1 周辺機器 (完全にバックコンパティブル,マスターとスレーブモード)
■ 16 ビットタイマー
■ 3つのキャプチャ/比較モジュールとウォッチドッグタイマー機能のプログラム可能なカウンター/タイマー配列 (PCA)
■ チップ内 電源 再開,VDD モニター,温度センサー
■ チップ上の電圧比較装置
■ 16 ポートまでの I/O

アナログ周辺機器

- 12ビットADC
プログラム可能なスループット 200 kps まで
• 6/16 の外部入力まで
• データ依存型ウィンドウ式中断生成器
• 内蔵温度センサー
- 比較器
• プログラム可能なヒステレシスと応答時間
• 目覚めかリセット源として設定可能
• 低電流
- POR/ブレイアウト検出器
- 基準電圧1.5Vと2.2V (プログラム可能)
チップ上のデバッグ
- オンチップデバッグ回路は,全速で侵入しないシステム内デバッグを可能にします (エミュレーター不要)
- ブレイクポイント,シングルステップ
- メモリーとレジスタを検査/変更
- 開発キット
供給電圧2.0〜5.25V
- 組み込み LDO 調節器
高速8051 μCコア
- パイプライン式命令アーキテクチャ; 命令の70%を1または2つのシステムクロックで実行する
- 25MHzのシステムクロックで最大25MIPSのスループット
- 拡張中断処理
記憶力
- 8/4/2 kB フラッシュ 512 バイトセクターでプログラム可能なシステム内バイト
- 256バイトの内部データ RAM
デジタル周辺機器
- 16/6 ポート I/O,プッシュ・プルまたはオープン・ドレナイン,5V対応
- ハードウェア SPITMとUARTシリアルポート
- LIN 2.1 コントローラー (マスターとスレーブ対応)
- 3つの汎用16ビットカウンター/タイマー
- プログラム可能な16ビットカウンター/タイマー配列,3つのキャプチャ/比較モジュール,WDT
時計源
- 内部オシレーター: 24.5 MHz ±0.5% 正確性 UART と LIN-Master 動作をサポート
- 外部オシレーター:クリスタル,RC,C,またはクロック (1または2ピンモード)
- 時計の源を切り替える
パッケージ
- 10ピンのDFN (3x3mm)
- 20ピンのQFN (4x4mm)
- 20ピンのTSSOP
自動車 資格
- 温度範囲: 40 °Cから +125 °C
