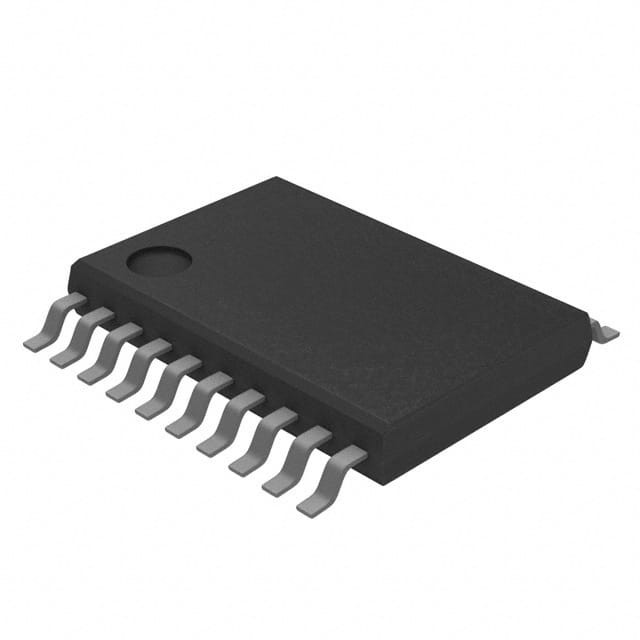

MC9S08SH8CTJ IC MCU 8BIT 8KB フラッシュ 20TSSOP N✖P USA Inc

  • MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.
ブランド名 N✖P USA Inc.
モデル番号 MC9S08SH8CTJ
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
中心プロセッサ S08 コアサイズ 8ビット
スピード 40MHz 結合性 Iの² C、LINbus、SCI、SPI
ペリフェラル LVD、POR、PWM、WDT I/O の数 17
プログラム記憶容量 8KB （8K X 8） プログラム記憶タイプ フラッシュ
EEPROMのサイズ - RAMのサイズ 512 x 8
電圧-供給（Vcc/Vdd） 2.7V | 5.5V データ変換装置 A/D 12x10b
発振器のタイプ 内部 動作温度 -40°C ~ 85°C (TA)
マウントタイプ 表面マウント パッケージ/ケース 20-TSSOP (0.173",4.40mm 幅)
供給者のデバイスパッケージ 20TSSOP
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PB8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SF4MTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SH32CTJ IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SH16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL16F1VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH4CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SL8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SH16CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL32F1MTJ IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08QL8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08QL4CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PL4CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PB8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PB16MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PL16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2MTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA4AVTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PL8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SL8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16AVTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA8AVTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PL8SCTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16AVTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA8VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16AVTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PT8AVTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PL16SCTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA16AMTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PT8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2CTJR IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PT16AVTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PB16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG4E2VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PT16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2MTJ IC MCU 8BIT 4KB FLASH 20TSSOP
S9S08SG4E2MTJR IC MCU 8BIT 4KB FLASH 20TSSOP
S9S08SG8E2VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC16CDSE IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG8E2MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA16W2VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08RNA8W2CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG16E1CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN16F1CTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16F1VTJR IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16BVTJR IC MCU 16BIT 16KB FLASH 20TSSOP
S9S08SG16E1VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN32F1CTJR IC MCU 16BIT 32KB FLASH 20TSSOP
S9S08RN16W2MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN16F1VTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16BVTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S08RNA16W2MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN32F1CTJ IC MCU 16BIT 32KB FLASH 20TSSOP
MC9S08SH4CTJR IC MCU 8BIT 4KB FLASH 20TSSOP
S9S08SG32E1CTJ IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08SG32E1CTJR IC MCU 8BIT 32KB FLASH 20TSSOP
S9S12GN32F1VTJR IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN32BVTJR IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN16F1MTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16J1MTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16BMTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S08RN16W2VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN32F1VTJ IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN32BVTJ IC MCU 16BIT 32KB FLASH 20TSSOP
S9S08SG32E1VTJ IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08SG32E1VTJR IC MCU 8BIT 32KB FLASH 20TSSOP
S9S12GN32F1MTJ IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN32BMTJ IC MCU 16BIT 32KB FLASH 20TSSOP
MC9S08SH8CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG32E1MTJ IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08SG32E1MTJR IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SH4MTJR IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SH4MTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SH8MTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08EL16F1CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL8F1CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA8W2VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SL8F1CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA16W2VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08RNA16W2MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08RNA8W2CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RN8W2MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA8W2MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RN16W2VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL8F1VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SL16F1CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL16F1CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH16VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL32F1CTJR IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08RN16W2MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL8F1MTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SL8F1MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SH16MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL16F1MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL16F1MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH16MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL32F1MTJR IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SH32MTJR IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SL8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SH32MTJ IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SL8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08EL16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08EL32CTJ IC MCU 8BIT 32KB FLASH 20TSSOP
ATTINY167-15XD IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY167-15XZ IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY87-15XZ IC MCU 8BIT 8KB FLASH 20TSSOP
SAF-XC864L-1FRI 3V AA IC MCU 8BIT 4KB FLASH 20TSSOP
SAF-XC864L-1FRI 5V AA IC MCU 8BIT 4KB FLASH 20TSSOP
XC864L1FRI5VAAKXUMA1 IC MCU 8BIT 4KB FLASH 20TSSOP
ATTINY167-A15XD IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY167-A15XZ IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY261-15XD IC MCU 8BIT 2KB FLASH 20TSSOP
ATTINY261-15XZ IC MCU 8BIT 2KB FLASH 20TSSOP
ATTINY461-15XD IC MCU 8BIT 4KB FLASH 20TSSOP
ATTINY461-15XZ IC MCU 8BIT 4KB FLASH 20TSSOP
ATTINY861-15XD IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY861-15XZ IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY87-A15XZ IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY87-A15XD IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY1634-15XZ IC MCU 8BIT 16KB FLASH 20TSSOP
MC908QC16MDSE IC MCU 8BIT 16KB FLASH 20TSSOP
MC908QC16VDSE IC MCU 8BIT 16KB FLASH 20TSSOP
MC908QC8CDSE IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC8MDSE IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC8VDSE IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC16MDSER IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SL16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH32VTJ IC MCU 8BIT 32KB FLASH 20TSSOP
メッセージ
Part Number Description
製品の説明

製品詳細

デバイス概要

MC9S08SH8は,低コストで高性能な8ビットマイクロコントローラユニット (MCU) のHCS08ファミリーのメンバーである.このファミリーのMCUは,強化されたHCS08コアを使用し,さまざまなモジュールで利用できます.メモリサイズ,メモリタイプ,パッケージタイプ

MC9S08SH8 特徴

8ビット HCS08 セントラル・プロセッサ・ユニット (CPU)
• 40MHz HCS08 CPU (中央プロセッサユニット)
追加されたBGND命令のHC08命令セット
• 最大32の中断/リセットソースをサポート

オン・チップメモリ

• 全電圧と温度でFlash読み込み/プログラム/消去
• ランダム アクセス メモリ (RAM)

省エネ の モード

• 2 つの非常に低電力停止モード
• 低電源待機モード
• 実行,待機,停止で使用するために,非常に低電力リアルタイム中断

時計 ソース オプション

• オシレーター (XOSC) ループ制御ピアーズオシレーター; 31.25kHzから38.4kHz,または1MHzから16MHzの水晶またはセラミック共鳴器の範囲
内部クロックソース (ICS) 内部クロックソースモジュールは,内部または外部参照で制御される周波数ロックループ (FLL) を含みます.内部参照の精密なトリミングは0.温度と電圧に対する解像度2%と偏差度2%; バス周波数 2 MHz から 20 MHz をサポートする.

システム保護

• ウォッチドッグコンピュータが正常に動作 (COP) している場合,専用1kHz内部クロックソースまたはバスクロックから実行するオプションでリセット
• リセットまたは中断で低電圧検出;選択可能なトリップポイント
• リセットで違法な操作コード検出
• リセットで違法なアドレスの検出
• フラッシュ ブロック 保護

開発支援

• シングルワイヤバックグラウンドデバッグインターフェース
• 断定点機能は,回路内デバッグ中に単一の断定点設定を許可する (オンチップデバッグモジュールでさらに2つの断定点)
• 2つのコンパレーターと9つのトリガーモードを含むオンチップ・イン・サーキット・エミュレーション (ICE) デバッグモジュール. 流れアドレス変更とイベントのみデータを保存するための8つの深いFIFO.デバッグモジュールはタグとフォースのブレイクポイントの両方をサポートします..
(続き...)

仕様

属性 属性値
製造者 フリースケール/N✖P
製品カテゴリー マイクロコントローラー
シリーズ S08
製品 MCU
パッケージ チューブ代替包装
単位重量 0.002871オンス
マウントスタイル SMD/SMT
パッケージケース 20-TSSOP (0.173",4.40mm 幅)
動作温度 -40°C ~ 85°C (TA)
供給者 デバイス パッケージ 20TSSOP
I-O の数 17 I/O
スピード 40MHz
EEPROM サイズ -
コアプロセッサ S08
RAM サイズ 512 × 8
プログラムメモリ フラッシュ
周辺機器 LVD,POR,PWM,WDT
接続性 I2C,LIN,SCI,SPI
電圧供給Vcc-Vdd 2.7V~5.5V
コアサイズ 8ビット
プログラムメモリ サイズ 8KB (8K x 8)
データ変換機 A/D 12x10b
オスイレーター型 内部
最大動作温度 + 85C
動作温度範囲 - 40°C
稼働電源電圧 5.5V
インターフェースタイプ I2C SCI SPI
コア S08
プロセッサシリーズ MC9S08
データバスの幅 8ビット
供給電圧最大 5.5V
供給電圧-分 2.7V
パッケージケース TSSOP-20
最大 時計周波数 40 MHz
ADCチャンネル数 12 ADC チャンネル
入力/出力 17 I/O
データ RAM サイズ 512B
計時器の数 2 タイマー
ADC解析度 10ビット
Mfr フリースケール半導体
パッケージ 散装品
商品の状況 アクティブ
接続性 I2C LINbus SCI SPI
周辺機器 LVD POR PWM WDT
I-O の数 17
プログラムメモリ型 フラッシュ
電圧供給Vcc-Vdd 2.7V~5.5V
マウントタイプ 表面マウント
パッケージケース 20-TSSOP (0.173" 4.40mm 幅)
基本製品番号 MC9S08
Mfr N✖P USA インク
パッケージ トューブ

記述

MCU 8-bit S08 CISC 8KB フラッシュ 3.3V/5V 20ピンTSSOPチューブ
8ビットマイクロコントローラー - MCU 9S08 UC W/ 8K 0.25UM SGF
