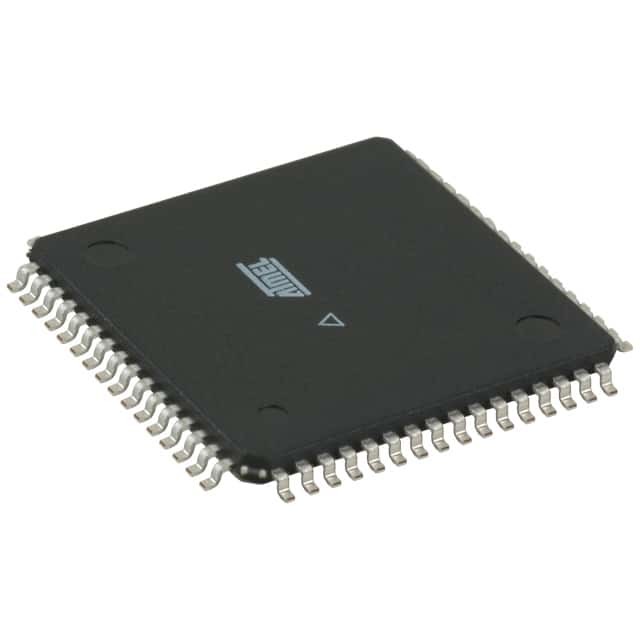

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFPマイクロチップ技術

概要

ATmega64Aは AVR強化RISCアーキテクチャに基づいた低電力CMOS 8ビットマイクロコントローラです.ATmega64Aは1MHzあたり1MIPSに近づく出力を達成するシステム設計者が処理速度に対して消費電力を最適化できるようにする.

特徴

• 高性能で低消費量のAtmel® AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
130 パワーフルな指示 単一のクロックサイクルを実行する
32 x 8 一般用途の作業レジスタ + 周辺制御レジスタ
完全静的操作
16MHzで最大16MIPSのスループット
チップ上の2サイクル増倍器
• 高耐久性 揮発性 ない 記憶 部分
システム内再プログラム可能な Flash プログラムメモリ 64 Kbyte
2kBのEEPROM
4Kバイト 内部 SRAM
書き/消すサイクル: 10,000 フラッシュ/100,000 EEPROM
データの保存: 85°Cで20年 (25°Cで100年)
独立ロックビットを持つオプションのブートコードセクション
• システム内プログラム オンチップのブートプログラム
• 真 の 読み書き 操作
64Kbyte までのオプションの外部メモリ空間
ソフトウェアセキュリティのためのプログラミングロック
システム内プログラミングのためのSPIインターフェース
JTAG (IEEEStd. 1149.1 コンプライアント) インターフェース
JTAG 標準による境界スキャン能力
広範囲にわたるオンチップデバッグサポート
プログラム フラッシュ,EEPROM,フューズ
JTAG インターフェースを通じてブロックビット
• 周辺 機能
2つの8ビットタイマー/カウンタで別々のプレスカラーと比較モード
2つの拡張された16ビットタイマー/カウンタ
プリスカラー,コンペアモード,キャプチャモード
独立オシレーターを持つリアルタイムカウンター
2つの8ビットPWMチャネル
1 から 16 ビットまでのプログラム可能な解像度を持つ 6 つの PWM チャネル
8チャネル10ビットADC
• 8 単端 チャンネル
• 7 つの 異なる チャンネル
• 2 つの差分チャネルとプログラム可能な加益 (1x,10x,200x)
バイト指向の2ワイヤーシリアルインターフェース
双重プログラム可能なシリアルUSARTs
マスター/スレーブ SPI シリアルインターフェース
プログラム可能なウォッチドッグタイマーとオンチップオシレーター
チップ上のアナログ比較器
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部キャリブレーテッドRCオシレーター
外部と内部の中断源
睡眠モードは6つ 休止,ADCノイズ削減,
省エネ 停電 待機 延長
待機する
ソフトウェアで選択可能なクロック周波数
ATmega103 互換性モード ファイズで選択
グローバル・プルアップを無効にする
• I/O パッケージ
53 プログラム可能な I/O ライン
◎ 64 リード TQFP と 64 パッド QFN/MLF
• 稼働電圧
ATmega64Aでは2.7~5.5V
• 速さ の レベル
ATmega64Aでは0〜16MHz
