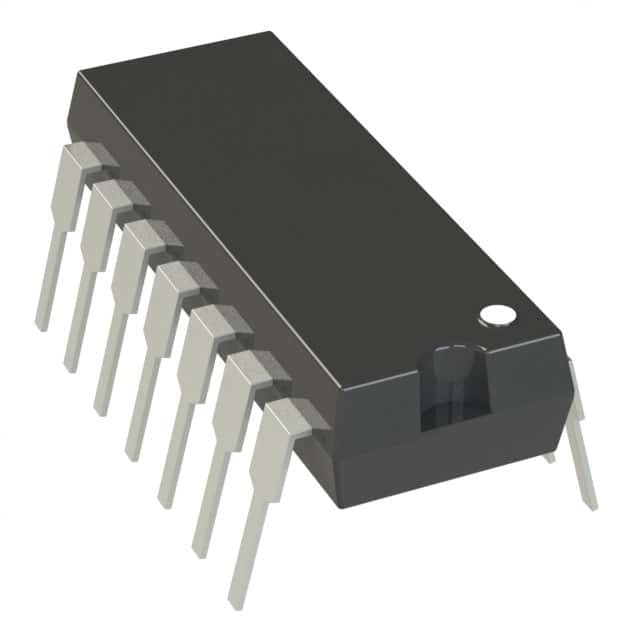

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIPマイクロチップ技術

  • PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Microchip Technology
ブランド名 Microchip Technology
モデル番号 PIC16F684-I/P
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
中心プロセッサ PIC コアサイズ 8ビット
スピード 20MHz 結合性 -
ペリフェラル 節電は、POR、PWM、WDT検出したり/調整 I/O の数 12
プログラム記憶容量 3.5KB （2K X 14） プログラム記憶タイプ フラッシュ
EEPROMのサイズ 256 x 8 RAMのサイズ 128 x 8
電圧-供給（Vcc/Vdd） 2V | 5.5V データ変換装置 A/D 8x10b
発振器のタイプ 内部 動作温度 -40°C ~ 85°C (TA)
マウントタイプ 穴を抜ける パッケージ/ケース 14-DIP (0.300インチ、7.62mm)
供給者のデバイスパッケージ 14-PDIP
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1823-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18326-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1615-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1823-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1454-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F630-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F18426-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1455-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F17126-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F688-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F688-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F15223-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15224-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF15323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F526-E/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F15324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1823-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16C505-04I/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16C505-04/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16F676-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16C505-20I/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16F1825-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1455-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F636-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF18446-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16LF18424-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18425-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18425-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18446-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1764-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1765-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F17124-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18025-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18126-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1455-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F505-I/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F1825-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F506-I/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16LF1503-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15224-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF18323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1613-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F753-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1704-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1704-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1614-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1614-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1575-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18424-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18424-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16HV616-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18424-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18425-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC24F04KA200-I/P IC MCU 16BIT 4KB FLASH 14DIP
PIC16F18426-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F630-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16LF15323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1554-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1613-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV610-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16LF18425-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1764-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F526-I/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F676-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F15325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1705-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1824-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1503-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1703-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F610-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F1574-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F616-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1824-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1825-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18426-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16C505-04E/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16F684-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1703-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1574-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC24F04KL100-I/P IC MCU 16BIT 4KB FLASH 14DIP
PIC16LF18325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18426-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC24F08KL200-I/P IC MCU 16BIT 8KB FLASH 14DIP
PIC16F505-E/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F18124-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18125-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F17125-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F15223-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F506-E/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16LF15324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1503-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1503-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV753-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF15324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF15325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1613-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1554-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1703-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV753-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1574-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1574-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1575-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F15325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF15325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1705-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1704-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1704-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1614-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1575-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1575-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1705-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1615-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18326-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16LF1823-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV616-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18326-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16LF18326-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1615-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1615-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F616-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1454-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1764-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1824-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1824-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1765-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1454-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1454-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1764-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1825-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1765-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1765-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1455-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16C505-20/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC24F08KL200-E/P IC MCU 16BIT 8KB FLASH 14DIP
PIC16F636-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16C505-20E/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16LC505-04I/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16LC505-04/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16HV610-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F610-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F753-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC24F04KL100-E/P IC MCU 16BIT 4KB FLASH 14DIP
PIC16LF1703-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1705-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1613-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
メッセージ
Part Number Description
製品の説明

製品詳細

高性能 RISC CPU:

• 学ぶには35の指示だけ
- 枝を除くすべての単サイクル指示
• 動作速度:
- DC 20MHzオシレーター/クロック入力
- DC 〜 200 ns 指示サイクル
• 中断する能力
• 8 レベル の 深い ハードウェア スタック
• 直接,間接,相対的なアドレスのモード

マイクロコントローラーの特殊特性:

• 精密内部オシレーター:
- 工場で ± 1% に校正
- ソフトウェアで選択できる周波数帯 8 MHz から 125 kHz
- ソフトウェア調整可能
- 2速スタートモード
- 重要なアプリケーションのためのクリスタル障害検出
- 電力を節約するために動作中にクロックモードを切り替える
• ソフトウェア選択可能な 31 kHz 内部オシレーター
• 省エネ の スリープ モード
広範囲の稼働電圧 (2.0V-5.5V)
• 工業用および拡張温度範囲
• パワーオンリセット (POR)
パワーアップタイマー (PWRT) とオシレータースタートタイマー (OST)
• ソフトウェア制御オプション付きのブラウンアウトリセット (BOR)
• オンチップオシレーター (完全なプレスカラーでソフトウェア選択可能な名目268秒) を搭載した低電流ウォッチドッグタイマー (WDT) が強化され,ソフトウェアが有効
• マルチプレックス マスター クリア
• プログラム可能なコード保護
• 高耐久性フラッシュ/EEPROMセル:
- 100,000 書き込み フラッシュ耐久性
- 1本000,000 EEPROMの書き込み耐久性
- フラッシュ/データ EEPROM 保存: > 40 年

低電力機能:

• 待機電流:
- 50nA @ 2.0V,典型
動作電流:
- 11 μA @ 32 kHz,2.0V,典型的な
- 220μA @ 4MHz,2.0V,典型的な
• ウォッチドッグ タイマー 現在の:
- 1 μA @ 2.0V,典型的な

仕様

属性 属性値
製造者 マイクロチップ技術
製品カテゴリー マイクロコントローラー
シリーズ PIC® 16F
製品 MCU
パッケージ トューブ
単位重量 0.057144オンス
マウントスタイル 穴を抜ける
パッケージケース 14DIP (0.300",7.62mm)
動作温度 -40°C ~ 85°C (TA)
供給者 デバイス パッケージ 14-PDIP
I-O の数 12 I/O
スピード 20MHz
EEPROM サイズ 256 × 8
コアプロセッサ 指揮官
RAM サイズ 128 × 8
プログラムメモリ フラッシュ
周辺機器 ブラウンアウト検出/リセット,POR,PWM,WDT
接続性 -
電圧供給Vcc-Vdd 2V~5.5V
コアサイズ 8ビット
プログラムメモリ サイズ 3.5KB (2K x 14)
データ変換機 A/D 8x10b
オスイレーター型 内部
最大動作温度 + 85C
動作温度範囲 - 40°C
稼働電源電圧 2Vから5.5V
コア PIC16
プロセッサシリーズ PIC16
データバスの幅 8ビット
供給電圧最大 5.5V
供給電圧-分 2V
パッケージケース PDIP-14
最大 時計周波数 20MHz
ADCチャンネル数 8 ADC チャンネル
入力/出力 12 I/O
データ RAM サイズ 128B
データ-ROM-サイズ 256B
計時器の数 3 タイマー
ADC解析度 10ビット
データRAMタイプ RAM
データ-ROM タイプ フラッシュ

記述

PIC PIC? 16F マイクロコントローラ IC 8ビット 20MHz 3.5KB (2K x 14) FLASH 14-PDIP
MCU 8-bit PIC RISC 3.5KB フラッシュ 2.5V/3.3V/5V オートモーティブ 14ピン PDIPチューブ
8ビットマイクロコントローラー - MCU 3.5KB 128 RAM 12 I/O
