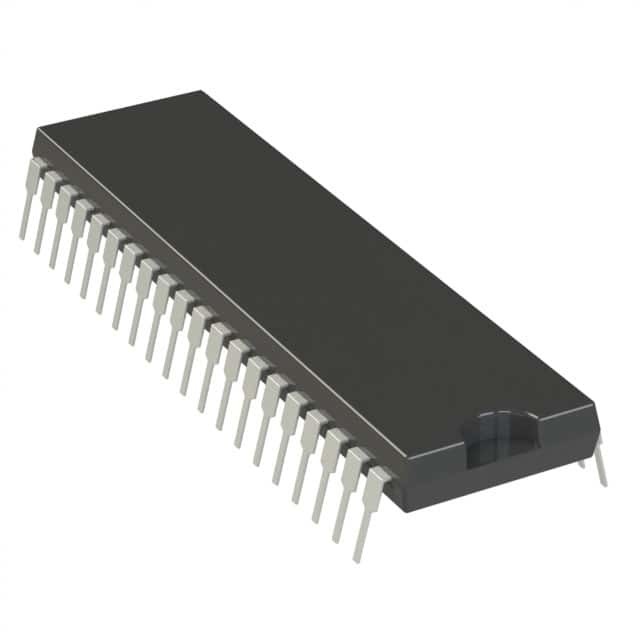

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIPマイクロチップ技術
| ブランド名 | Microchip Technology |
|---|---|
| モデル番号 | ATMEGA8515-16PU |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | AVR | コアサイズ | 8ビット |
|---|---|---|---|
| スピード | 16MHz | 結合性 | EBI/EMI、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 | I/O の数 | 35 |
| プログラム記憶容量 | 8KB （4K X 16） | プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 512 x 8 | RAMのサイズ | 512 x 8 |
| 電圧-供給（Vcc/Vdd） | 4.5V | 5.5V | データ変換装置 | - |
| 発振器のタイプ | 内部 | 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 穴を抜ける | パッケージ/ケース | 40-DIP （0.600"、15.24mm） |
| 供給者のデバイスパッケージ | 40-PDIP |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ATMEGA8515-16PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89S8253-24PU | IC MCU 8BIT 12KB FLASH 40DIP | |
| ATMEGA644A-PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA1284-PU | IC MCU 8BIT 128KB FLASH 40DIP | |
| ATMEGA1284P-PU | IC MCU 8BIT 128KB FLASH 40DIP | |
| ATMEGA32-16PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| AT89LP52-20PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8515L-8PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA32A-PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA324A-PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA324PA-PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA162-16PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA324P-20PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA164A-PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA164P-20PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16-16PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| PIC16F18026-I/P | IC MCU 8BIT 28KB FLASH 40DIP | |
| PIC16F18046-I/P | IC MCU 8BIT 28KB FLASH 40DIP | |
| PIC18F46Q71-I/P | IC MCU 8BIT 64KB FLASH 40DIP | |
| PIC18F46Q71-E/P | IC MCU 8BIT 64KB FLASH 40DIP | |
| AT89LP51-20PU | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89LS52-16PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA164PA-PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16L-8PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA644-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA32L-8PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA644PV-10PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA644P-20PQ | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA164PV-10PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| AT89S51-24PU | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89S52-24PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA16A-PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA644PA-PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA8535-16PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89LP51ED2-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA8535L-8PU | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89C55WD-24PU | IC MCU 8BIT 20KB FLASH 40DIP | |
| AT89LP51RD2-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA162V-8PU | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA644V-10PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA644P-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| PIC18F46Q83-I/P | IC MCU 8BIT 64KB FLASH 40DIP | |
| AT89LS51-16PU | IC MCU 8BIT 4KB FLASH 40DIP | |
| ATMEGA32A-PN | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA164P-20PQ | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA164PV-10PQ | IC MCU 8BIT 16KB FLASH 40DIP | |
| AT89LP6440-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
| ATMEGA324PA-PN | IC MCU 8BIT 32KB FLASH 40DIP | |
| AT89LP3240-20PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA324PV-10PU | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA644PV-10PQ | IC MCU 8BIT 64KB FLASH 40DIP | |
| AT90LS8535-4PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90LS8535-4PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S4414-4PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT90S4414-4PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT90S4414-8PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT90S4414-8PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT90S4434-8PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT90S4434-8PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT90S8515-4PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515-4PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515A-4PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515A-4PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515A-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8515A-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8535-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT90S8535-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA163-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA163-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA163L-4PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA163L-4PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| AT87F51-24PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT87F51-24PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT87F52-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT87F52-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89C51-24PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89C51-24PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89C52-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89C52-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89S53-24PC | IC MCU 8BIT 12KB FLASH 40DIP | |
| AT89S53-24PI | IC MCU 8BIT 12KB FLASH 40DIP | |
| AT89S8252-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89S8252-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT87F55WD-24PC | IC MCU 8BIT 20KB FLASH 40DIP | |
| AT87F55WD-24PI | IC MCU 8BIT 20KB FLASH 40DIP | |
| AT87LV51-16PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT87LV51-16PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT87LV52-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT87LV52-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89C55WD-24PC | IC MCU 8BIT 20KB FLASH 40DIP | |
| AT89C55WD-24PI | IC MCU 8BIT 20KB FLASH 40DIP | |
| AT89LS53-12PC | IC MCU 8BIT 12KB FLASH 40DIP | |
| AT89LS53-12PI | IC MCU 8BIT 12KB FLASH 40DIP | |
| AT89LS8252-12PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89LS8252-12PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89LV51-12PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89LV51-12PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89LV52-12PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89LV52-12PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA323L-4PC | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA323L-4PI | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA161-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA161-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA323-8PC | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA323-8PI | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA161L-4PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA161L-4PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16-16PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16-16PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16L-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16L-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA32-16PC | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA32-16PI | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA32L-8PC | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA32L-8PI | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA8535-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8515-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8535-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8515-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8535L-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8515L-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8535L-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8515L-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT87F51RC-24PC | IC MCU 8BIT 32KB FLASH 40DIP | |
| AT87F51RC-24PI | IC MCU 8BIT 32KB FLASH 40DIP | |
| AT89C51-33PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89C52-33PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89LS51-16PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89LS51-16PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89LS52-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89LS52-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89S51-24PC | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89S51-24PI | IC MCU 8BIT 4KB FLASH 40DIP | |
| AT89S52-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89S52-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA162-16PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162-16PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162L-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162L-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162V-1PC | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162V-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
| AT89LV55-12PC | IC MCU 8BIT 20KB FLASH 40DIP | |
| AT89LV55-12PI | IC MCU 8BIT 20KB FLASH 40DIP | |
| ATMEGA16-16PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162-16PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA162V-8PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA16L-8PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
| ATMEGA32-16PJ | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA32L-8PJ | IC MCU 8BIT 32KB FLASH 40DIP | |
| ATMEGA8515-16PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8515L-8PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8535-16PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
| ATMEGA8535L-8PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
| AT89S8253-24PC | IC MCU 8BIT 12KB FLASH 40DIP | |
| AT89S8253-24PI | IC MCU 8BIT 12KB FLASH 40DIP | |
| AT89LP51RB2-20PU | IC MCU 8BIT 24KB FLASH 40DIP | |
| AT89LP51RC2-20PU | IC MCU 8BIT 32KB FLASH 40DIP |
製品の説明
製品詳細
概要
ATmega8515は AVR強化RISCアーキテクチャに基づいた低電力 CMOS 8ビットマイクロコントローラです.ATmega8515は,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..
特徴
• 高性能で低電力 AVR® 8 ビットマイクロコントローラ• RISC アーキテクチャ
130 パワーフルな指示 単一のクロックサイクルを実行する
32 x 8 一般目的の作業レジスタ
完全静的操作
16MHzで最大16MIPSのスループット
チップ上の2サイクル増倍器
• 非 揮発性 の プログラム と データ メモリ
8Kバイトのシステム内自動プログラム可能なフラッシュ
耐久性: 書き/消す サイクルの 10,000
独立ロックビットを持つオプションのブートコードセクション
システム内プログラミング オンチップ・ブートプログラム
真 の 読み書き 操作
512 バイト EEPROM
耐久性: 10万 回 書き/消す サイクル
512 バイト 内部 SRAM
64Kバイトまで オプションの外部メモリスペース
ソフトウェアセキュリティのためのプログラミングロック
• 周辺 機能
独立プレスカラーと比較モードを持つ1つの8ビットタイマー/カウンター
16 ビットタイマー/カウンタで,別々のプレスカラー,比較モード,キャプチャ
モード
3つのPWMチャネル
プログラム可能なシリアルUSART
マスター/スレーブ SPI シリアルインターフェース
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部キャリブレーテッドRCオシレーター
外部と内部の中断源
眠り の 3 つの モード: 無効, 停電, 待機
• I/O パッケージ
35 プログラム可能な I/O ライン
40ピンPDIP,44リードTQFP,44リードPLCC,44リードQFN/MLF
• 稼働電圧
ATmega8515Lでは2.7~5.5V
ATmega8515の電圧は4.5~5.5V
• 速さ の レベル
ATmega8515Lでは0〜8MHz
ATmega8515の0〜16MHz
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | インテル / アルテラ |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | AVR® ATmega |
| 製品 | MCU |
| パッケージ | トューブ |
| 単位重量 | 0.210004オンス |
| マウントスタイル | 穴を抜ける |
| 商標名 | ATMEGA |
| パッケージケース | 40DIP (0.600",15.24mm) |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者 デバイス パッケージ | 40PDIP |
| I-O の数 | 35 I/O |
| スピード | 16MHz |
| EEPROM サイズ | 512 × 8 |
| コアプロセッサ | AVR |
| RAM サイズ | 512 × 8 |
| プログラムメモリ | フラッシュ |
| 周辺機器 | ブラウンアウト検出/リセット,POR,PWM,WDT |
| 接続性 | EBI/EMI,SPI,UART/USART |
| 電圧供給Vcc-Vdd | 4.5V~5.5V |
| コアサイズ | 8ビット |
| プログラムメモリ サイズ | 8KB (4K x 16) |
| データ変換機 | - |
| オスイレーター型 | 内部 |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働電源電圧 | 4.5Vから5.5V |
| インターフェースタイプ | SPI USART について |
| コア | AVR |
| プロセッサシリーズ | メガAVR |
| データバスの幅 | 8ビット |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 4.5V |
| パッケージケース | PDIP-40 |
| 最大 時計周波数 | 16 MHz |
| 入力/出力 | 35 I/O |
| データ RAM サイズ | 512B |
| データ-ROM-サイズ | 512B |
| 計時器の数 | 2 タイマー |
| ADC解析度 | ADC はない |
| データRAMタイプ | SRAM |
| データ-ROM タイプ | EEPROM |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| ATMEGA8515L-8AUR マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 44TQFP | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515L-8AUR |
| ATMEGA8515L-8JI マイクロコントローラとプロセッサ |
RISCマイクロコントローラー,8ビット,FLASH,AVR RISCCP,8MHz,CMOS,PQCC44,PLASTIC,MS-018AC,LCC-44 | アトメル株式会社 | ATMEGA8515-16PU 対 ATMEGA8515L-8JI |
| ATMEGA8515-16AU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 44TQFP | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515-16AU |
| ATMEGA8515L-8PU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 40DIP | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515L-8PU |
| ATMEGA8515L-8JU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 44PLCC | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515L-8JU |
| ATMEGA8515-16JU について マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 44PLCC | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515-16JU |
| ATMEGA8515-16PU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 40DIP | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515-16PU |
| ATMEGA8515-16MU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB FLASH 44VQFN | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515-16MU |
| ATMEGA8515L-8AU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB フラッシュ 44TQFP | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515L-8AU |
| ATMEGA8515L-8MU マイクロコントローラとプロセッサ |
IC MCU 8BIT 8KB FLASH 44VQFN | マイクロチップ・テクノロジー | ATMEGA8515-16PU 対 ATMEGA8515L-8MU |
記述
AVR AVR? ATmega マイクロコントローラ IC 8-ビット 16MHz 8KB (4K x 16) FLASH 40-PDIP
MCU 8ビット AVR RISC 8KB フラッシュ 5V 40ピン PDIP Wチューブ
8ビットマイクロコントローラー - MCU 8kB フラッシュ 0.5kB EEPROM 35 I/O ピン
推薦されたプロダクト
