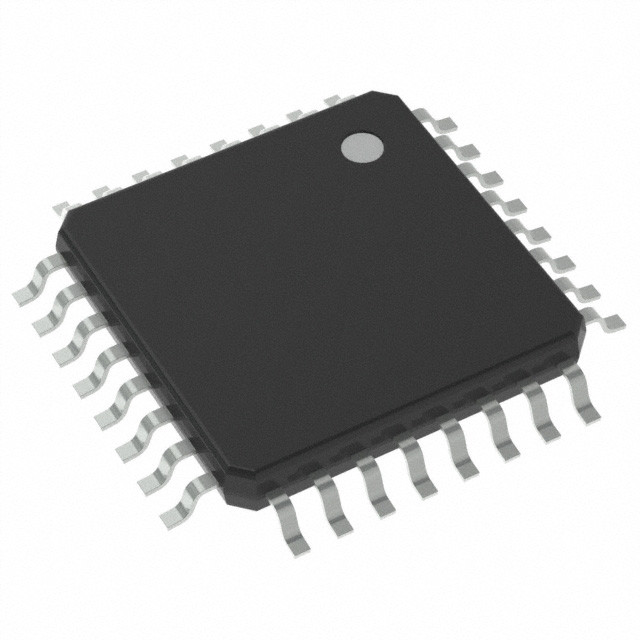

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFPマイクロチップ技術

概要

ATtiny48/88は,AVR強化RISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラです.ATtiny48/88は,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能,低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
123 強力な指示 単一のクロックサイクルの実行
32 x 8 一般目的の作業レジスタ
完全静的操作
• 高耐久性 揮発性 ない 記憶 部分
4K/8Kバイトのシステム内自動プログラム可能なフラッシュプログラムメモリ
64/64 バイト EEPROM
256/512 バイト 内部の SRAM
書き/消すサイクル: 10,000 フラッシュ/100,000 EEPROM
データの保存: 85°Cで20年 / 25°Cで100年
ソフトウェアセキュリティのためのプログラミングロック
• 周辺 機能
独立プレスカラーと比較モードを持つ1つの8ビットタイマー/カウンター
プレスカラーと比較とキャプチャモードの1つの16ビットタイマー/カウンタ
6 チャンネルまたは 8 チャンネル 10 ビット ADC
マスター/スレーブ SPI シリアルインターフェース
バイト指向型2ワイヤーシリアルインターフェース (Philips I2C互換性)
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
debugWIREオンチップデバッグシステム
システム内SPIポートでプログラム可能
パワーオンリセットとプログラム可能なブラウンアウト検出
内部校正オシレーター
外部と内部の中断源
3つの睡眠モード:イドライン,ADCノイズ削減,オフ
チップ内温度センサー
• I/O パッケージ
24 プログラム可能な I/O ライン
•28ピンPDIP
• 28パッドのQFN/MLF
28 プログラム可能な I/O ライン
• 32 リードの TQFP
• 32パッドのQFN/MLF
• 32ボールのUFBGA
動作電圧:
¥1.8 ¥5.5V
温度範囲:
-40°Cから+85°C
● 速度グレード:
0 4 MHz @ 1.8 5.5V
0 8MHz @ 2.7 5.5V
0 12MHz @ 4.5 5.5V
• 低電力消費
アクティブモード: 1 MHz,1.8V: 240 μA
停電モード:1.8Vで0.1μA
