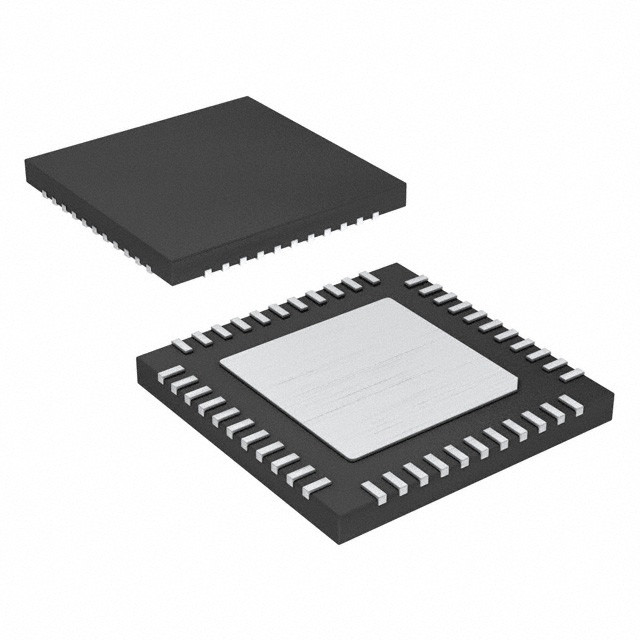

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFNマイクロチップ技術

概要

Atmel AVR XMEGAは,AVR強化RISCアーキテクチャに基づいた低電力,高性能,周辺機器豊富な8/16ビットマイクロコントローラの一種である.指示を 1 つのクロックサイクルで実行することによってAVR XMEGA デバイスは,1 メガヘルツあたり100万回の指示 (MIPS) に接近するCPU トランスプートを達成し,システム設計者が処理速度に対して消費電力を最適化することを可能にします.

特徴

• 高性能で低消費量のAtmel® AVR® XMEGA® 8/16 ビットマイクロコントローラ
• 非 揮発性 の プログラム と データ 記憶
• 16K - 128KB システム内自律プログラム可能なフラッシュ
• 4K - 8KB ブートセクション
1K - 2KB EEPROM
• 2K - 8KB の内部 SRAM
• 周辺 機能
• 4チャネルDMAコントローラ
• 8 チャンネル イベント システム
• 16 ビット タイマー/カウンター
• 4 つの出力比較または入力キャプチャチャネルを持つ3つのタイマー/カウンター
• 2 つの出力比較または入力キャプチャチャネルを持つ2つのタイマー/カウンター
• すべてのタイマー/カウンターに高解像度拡張
• 1つのタイマー/カウンターで高度な波形拡張 (AWeX)
• 1 つの USB デバイス インターフェース
• USB 2.0 フルスピード (12Mbps) と低速度 (1.5Mbps) デバイスに対応
• 32 つのエンドポイントで完全な構成柔軟性
• 1つのUSARTにIRDAの支援を伴う5つのUSART
• 2つのアドレスのマッチング (I2CとSMBus互換性) を有する2本のワイヤーインターフェース
• 2つのシリアル周辺インターフェース (SPI)
• AES と DES の暗号エンジン
CRC-16 (CRC-CCITT) とCRC-32 (IEEE® 802.3) の発電機
• 16 ビットのリアルタイムカウンター (RTC) と別々の振動器
• 12 ビット 12 チャネル 2msps アナログからデジタル変換器
• 1つの2チャネル,12ビット,1mspsデジタルからアナログ変換器
• 窓の比較機能と電流源を備えた2つのアナログ比較器
• I/O ピンの外部の中断
• プログラム可能なウォッチドッグタイマーと別々のオンチップ超低電力オシレーター
• QTouch® ライブラリサポート
• 容量式タッチボタン,スライダー,車輪
• マイクロコントローラ の 特異 な 特性
• 電源を再開し,プログラム可能なブラウンアウト検出
• PLLとプレスカラーによる内部および外部クロックオプション
• プログラム可能な多レベル中断制御器
• 5 つの 睡眠 モード
• プログラミングとデバッグインターフェース
• PDI (プログラムとデバッグインターフェース)
• I/O と パッケージ
• 34 プログラム可能な I/O ピン
• 44 - 鉛 TQFP
• 44 - パッド VQFN/QFN
49 - ボール VFBGA
• 稼働電圧
●1.6 〜3.6V
• 動作頻度
•1.6Vから0MHz12MHz
•2.7Vから0 ∼32MHz
