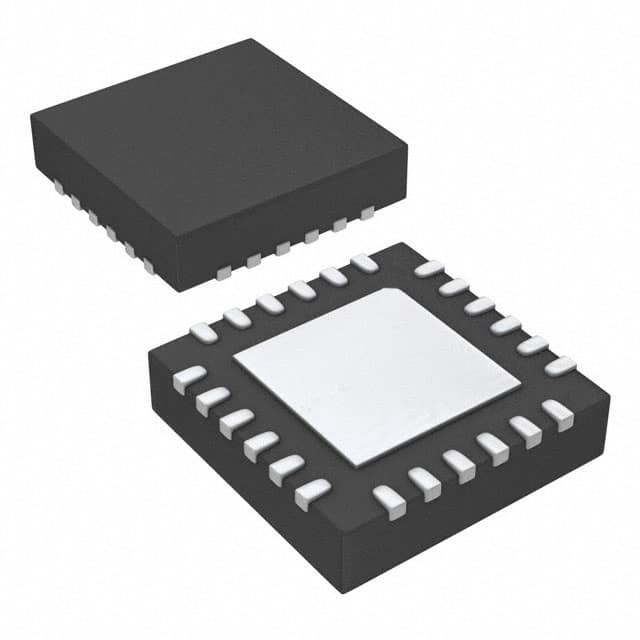

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN シリコンラボ

システム概要

C8051F93x-C8051F92xデバイスは,完全に統合された混合信号システム・オン・チップMCUである.強調された機能は以下に記載されている.表2を参照.1 特定の製品特性の選択と部品注文番号.

• シングル/ダブル バッテリー オンチップ DC-DC ブースト 変換器
• 高速パイプライン付き 8051 に対応するマイクロコントローラーコア (最大 25 MIPS)
• システム内,フルスピード,侵入性のないデバッグインターフェース (チップ上)
• アナログマルチプレクサー付きの真の10ビット300ksps23チャネル単端ADC
• 6 ビット プログラム可能な電流参照
• スプレッドスペクトル技術で精密なプログラム可能な 24.5 MHz 内部振動器
• 64kBまたは32kBのオンチップのフラッシュメモリ
• 4352 バイトのオンチップ RAM
• SMBus/I2C,拡張UART,およびハードウェアに実装された2つの拡張SPIシリアルインターフェース
• 16 ビット 計時器 の 4 つ
• 6 つのキャプチャ/比較モジュールとプログラム可能なカウンター/タイマー配列 (PCA)
ウォッチドッグタイマー機能
• チップ内 パワーオン リセット,VDDモニター,温度センサー
• 23 つのタッチセンスの入力を持つ 2 つのオンチップの電圧比較器.
• 24 または 16 ポート I/O (5 V 容量)

供給電圧 0.9〜3.6V

- 単細胞モードは,0.9から1.8Vの動作をサポート
- 2 細胞モード 1.8 から 3.6 V の動作をサポート
- 組み込みDC-DC変換器 1.8〜3.3V出力 1セルモードでの使用
- 内蔵LDOレギュレーターは,高いアナログ電源電圧と低デジタルコア電圧を可能に
- 2つの供給モニター (停電検出器)

10ビット アナログからデジタル変換器

- ±1 LSB INL; 欠落するコードはありません
- 300kpsまでプログラム可能なスループット
- 最大23の外部入力
- チップ上の電圧基準
基準電圧の2倍まで測定電圧を可能にします
- 16ビットの自動平均蓄積機
ADCの解像度を増やす
- データ依存のウィンドウの中断発生器
#名前?

比較 する 二 人

- プログラム可能なヒステレシスと応答時間
- 目覚ましまたはリセット源として設定可能
- 最大23の容量感触インプット

6ビットプログラム可能な電流参照

バイアスとして使用したり,
カスタム基準電圧を生成する

チップ上のデバッグ

- チップ上のデバッグ回路は フルスピードを可能にします
非侵入的なシステム内デバッグ (エミュレーター不要)
- ブレイクポイント,シングルステップ
- メモリーとレジスタを検査/変更
#名前?

高速8051 μCコア

- パイプライン式命令アーキテクチャ; 70%の命令を実行
1つまたは2つのシステムクロックで指示
- 25MHzクロックで最大25MIPSスループット
#名前?

記憶力

- 4352 バイト 内部データ RAM (256 + 4096)
- 64kB (F93x) または32kB (F92x) フラッシュ;システム内プログラム可能
1024 バイトのセクターでは,
64kBのデバイスに予約されています

デジタル周辺機器

- 24または16ポート I/O; すべての5V耐容性のある高シンク
電流とプログラム可能な駆動強度 ハードウェア
SMBusTM (I2CTM コンパティブル), 2 x SPITM,UART
シリアルポートが同時利用可能
- 4つの汎用 16ビットカウンター/タイマー
- プログラム可能な16ビットカウンター/タイマー配列
捕捉/比較モジュールと監視犬タイマー
- ハードウェア SmaRTClock は0.9Vまで動作し,
供給電流は0.5 μA未満

時計源

- 内部オシレーター: 24.5MHz 2%の精度
UART 動作をサポート 20 MHz 低電源
オシレーターには偏差電流がほとんど必要ありません
- 外部オシレーター:クリスタル,RC,C,またはCMOSクロック
- SmaRTClock オシレーター: 32 kHz クリスタルまたは内部
自動振動モード
- 時計源を移動しながら切り替える;便利
省エネの様々なモードの導入において

パッケージ

- 32ピンのQFN (5x5mm)
- 24ピンのQFN (4x4mm)
- 32ピンのLQFP (7x7mm,手作業で簡単に溶接できる)

温度範囲: 40 °Cから +85 °C
