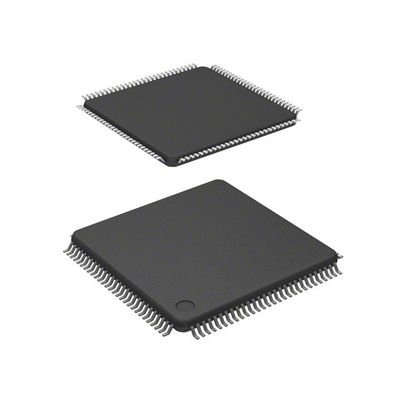

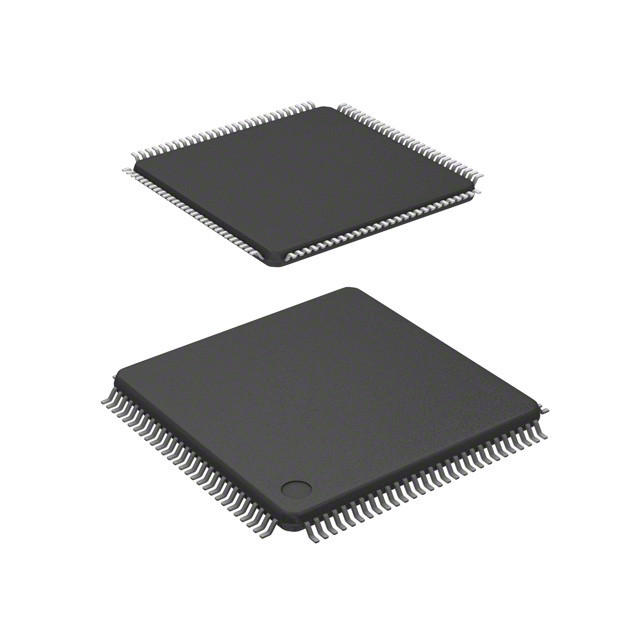

MC9S12E64CPVE IC MCU 16BIT 64KB フラッシュ 112LQFP N✖P USA Inc.

紹介

概要
MC9S12Eファミリーは112/80ピン低コストの汎用MCUファミリーである.MC9S12Eファミリーのすべてのメンバーは,16ビット中央処理ユニット (HCS12 CPU) を含む標準のオンチップ周辺機器で構成されています.,最大256KバイトのフラッシュEEPROM,最大16KバイトのRAM,3つの非同期シリアル通信インターフェースモジュール (SCI),シリアル周辺インターフェース (SPI),インターICバス (IIC),3つの4チャネル16ビットタイマーモジュール (TIM)障害防止モジュール (PMF) を搭載した6チャンネル15ビットパルスモジュレーター,6チャンネル8ビットパルス幅モジュレーター (PWM) 16チャンネル10ビットアナログ・デジタル変換器 (ADC)1チャネル8ビットデジタル・アナログ変換器 (DAC)MC9S12E-ファミリーは,全 16 ビットデータパスを備えています.PLL回路の組み込みにより,電力消費と性能は,運用要件に合わせて調整できます.各モジュールの I/O ポートに加えて, 16 個専用 I/O ポート ビットは,STOP または WAIT モードから Wake-Up 機能で利用できます.さらに,チップのバンドギャップベースの電圧調節器 (VREG) が 2 の内部デジタル供給電圧を生成する.5V (VDD) から3.135Vから5.5Vの外部電源範囲.

特徴

• 16 ビット HCS12 コア
HCS12CPU
i. M68HC11 命令セットと上向きに互換性がある
M68HC11 と同一の中断スタッキングとプログラマのモデル
iii. 指示列
iv. 強化されたインデックスアドレス
模块マッピング制御 (MMC)
断続制御 (INT)
背景デバッグモジュール (BDM)
障害点と流れ変化追跡バッファを含むデバガー (DBG12)
複数の外部バスインターフェース (MEBI)
• 覚醒 障害 入力
デジタルフィルタリングで覚醒中断機能のために最大16ポートビット
• メモリ の 選択
32K,64K,128Kまたは256Kバイトフラッシュ EEPROM
2K,4K,8Kまたは16Kバイト RAM
• 2 つの 1 チャネル デジタル-アナログ変換器 (DAC)
8 ビット解像度
• アナログからデジタル変換器 (ADC)
16チャネルモジュール10ビット解像度
外部変換を誘発する能力
• 3つの4チャネルタイマー (TIM)
プログラム可能な入力キャプチャまたは出力比較チャネル
シンプル PWM モード
カウンター モジュール リセット
外部イベントのカウント
制限された時間蓄積
• 6つのPWMチャンネル (PWM)
プログラム可能な期間と勤務周期
8 ビット 6 チャネル 16 ビット 3 チャネル
各パルス幅と作業サイクルを別々に制御する
中央に並べた出力または左に並べた出力
プログラム可能なクロック選択ロジック
緊急停止の速度の入力
• 6チャネル パルス幅モジュレーター (PMF)
シンクロンモードの3つの独立した15ビットカウンタ
補完チャンネル運用
PWM 信号が端と中心に並べられている
プログラム可能なデッドタイム挿入
1 から 16 までの完全な再充電率
4つの欠陥防止装置が入力ピンを切断します
3つの電流感知入力ピン
• シリアルインターフェース
3つの非同期連続通信インターフェイス (SCI)
シンクロンシリアル周辺インターフェース (SPI)
インターICバス (IIC)
• 時計 と リセット 発電機 (CRG)
窓の監視犬
リアルタイム中断
ウォッチモニター
ピアースまたは低電流コルピッツ振動器
ループクロック周波数倍数
外部時計がない場合,自動クロックモード
低功率0.5から16Mhzの結晶振動器参照時計
• 動作頻度
50MHzは25MHzバス速度に相当する
内部 2.5V 調節器
入力電圧範囲 3.135V から 5.5V
低電源モードの機能
低電圧リセット (LVR) 回路を含む
低電圧中断回路 (LVI) を含む
• 112-ピン LQFP パッケージまたは 80-ピン QFP パッケージ
5Vの入力とドライブ能力 (112ピンパッケージ) を有する最大90のI/Oライン
専用5V入力専用ライン (IRQとXIRQ) 2つまで
16つの 3.3V/5V A/D 変換入力
• 開発支援
単線バックグラウンドデバッグTMモード
チップ上のハードウェアの障害点
改善されたデバッグ機能
