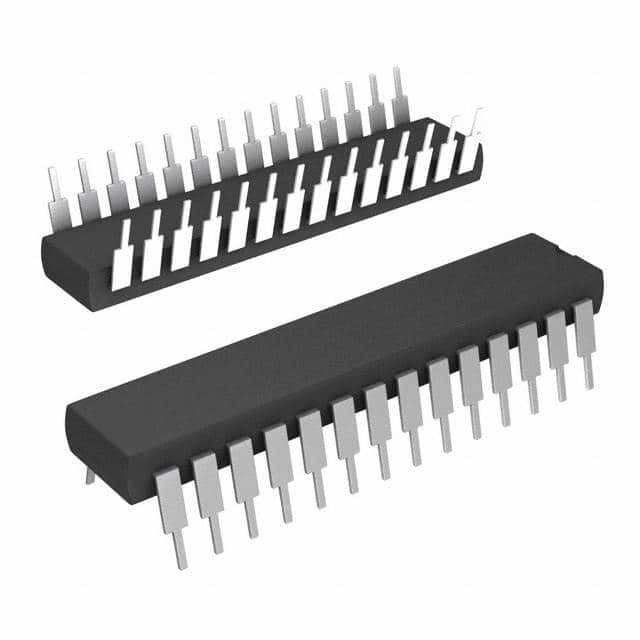

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP マイクロチップ テクノロジー

概要

ATmega48A/PA/88A/PA/168A/PA/328/Pは,AVR強化RISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラである.単一のクロックサイクルで強力な指示を実行することによって,ATmega48A/PA/88A/PA/168A/PA/328/Pは,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能で低消費量のAtmel® AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
131 強力な指示 単一のクロックサイクルを実行する
32 x 8 一般目的の作業レジスタ
完全静的操作
20MHzで最大20MIPSのスループット
チップ上の2サイクル増倍器
• 高耐久性 揮発性 ない 記憶 部分
4/8/16/32KBytes システム内自動プログラム可能な Flash プログラムメモリ
¥ 256/512/512/1KBytes EEPROM
512/1K/1K/2KBytes 内部 SRAM
書き/消すサイクル: 10,000 フラッシュ/100,000 EEPROM
データの保存: 85°Cで20年 (25°Cで100年)
独立ロックビットを持つオプションのブートコードセクション
システム内プログラミング オンチップ・ブートプログラム
真 の 読み書き 操作
ソフトウェアセキュリティのためのプログラミングロック
• Atmel® QTouch® ライブラリサポート
容量式タッチボタン,スライダー,ホイール
QTouchとQMatrix®の買収
感知チャンネルが最大64個
• 周辺 機能
2つの8ビットタイマー/カウンタで別々のプレスカラーと比較モード
16 ビットタイマー/カウンタで別々のプレスカラー,比較モード,キャプチャモード
独立オシレーターを持つリアルタイムカウンター
6つのPWMチャネル
8チャネル10ビットADCのTQFPとQFN/MLFパッケージの温度測定
PDIP パッケージ温度測定における6チャネル10ビットADC
プログラム可能なシリアルUSART
マスター/スレーブ SPI シリアルインターフェース
バイト指向型2ワイヤーシリアルインターフェイス (Philips I2C対応)
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部校正オシレーター
外部と内部の中断源
6つの睡眠モード: 休止,ADCノイズ削減,省電,停電,待機,延長待機
• I/O パッケージ
23 プログラム可能な I/O ライン
28ピンPDIP,32リードTQFP,28パッドQFN/MLFと32パッドQFN/MLF
動作電圧:
¥1.8〜5.5V
温度範囲:
40°Cから85°C
● 速度グレード:
¥ 0 -4MHz@1.8- 5.5V,0 -10MHz@27- 五つ5.V,0〜20MHz @4.5〜5.5V
• 1MHz,1.8V,25°Cで消費する電源
アクティブモード: 0.2mA
停電モード:0.1μA
節電モード:0.75μA (32kHz RTCを含む)
