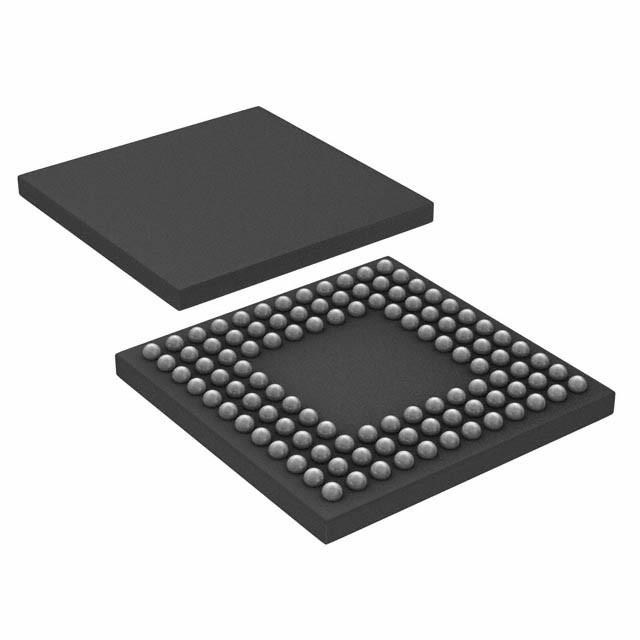

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA テキサスインストゥルメント

[Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc.] [Luminary Micro, Inc. ] [Luminary Micro, Inc.

建築概要

Luminary Micro Stellaris®マイクロコントローラファミリー (最初のARM® CortexTM-M3ベースのコントローラ) は,コストに敏感な組み込みマイクロコントローラアプリケーションに高性能32ビットコンピューティングを提供します.これらの先駆的な部品は,従来の8ビットおよび16ビットデバイスに相当するコストで32ビットパフォーマンスを顧客に提供します小さな足跡を 持っているパッケージです

製品の特徴

LM3S6965マイクロコントローラには,以下の製品機能が含まれています.
■ 32 ビット RISC 性能
ARM® CortexTM-M3 v7M 32ビットアーキテクチャは,小型エンブレード向けに最適化されています
アプリケーション
システムタイマー (SysT ick) は,シンプルで,24ビットのクリアオン・ライト,デクリメンテーション,
柔軟な制御メカニズムを持つ,ゼロに包むカウンター
Thumb® 対応の Thumb-2 専用命令セットプロセッサコア
50MHz 動作する
ハードウェア分割と単周期倍数
統合内嵌ベクトル式中断制御器 (NVIC) が決定的な中断を供給する
ハンドリング
優先度の8つのレベルを持つ38の中断
保護されたオペレーティングシステムに特権モードを提供するメモリ保護ユニット (MPU)
機能性
データを効率的にメモリに詰め込むことを可能にする
原子ビット操作 (ビットバンド) で最大限のメモリ利用を実現
周辺制御を簡素化
■ 内部 記憶
256 KB 単サイクルフラッシュ
• 2KB のブロック ベース で ユーザー 管理 の フラッシュ ブロック 保護
• ユーザが管理するフラッシュデータプログラミング
• ユーザが定義し,管理するフラッシュ保護ブロック
64 KB のシングルサイクル SRAM
■ 一般用タイマー
4つの汎用タイマーモジュール (GPTM),それぞれが2つの16ビットタイマーを提供します.
各GPTMは独立して動作するように設定できます.
• 32 ビット タイマーとして
• イベントのキャプチャに1つの32ビットリアルタイムクロック (RTC) として
• パルス幅調節 (PWM)
• アナログからデジタルへの変換を開始する
32 ビット タイマーモード
• プログラム できる 一発 計時器
• プログラム できる 周期 計
• 外部 の 32.768 KHz 時計 を 入力 する 場合,リアル タイム 時計
• 制御装置が制御を押すとき,定期的および単発的なモードでユーザが有効にするストーリング
デバッグ中にCPU停止フラグ
• ADC イベント トリガー
16ビットタイマーモード
• 8 ビットプレスカラー付きの汎用タイマー機能
• プログラム できる 一発 計時器
• プログラム できる 周期 計
• 制御器がデバッグ中にCPU Haltフラグを主張するときにユーザが有効にするストーリング
• ADC イベント トリガー
16 ビット入力キャプチャモード
• 入力エッジカウントのキャプチャ
• 入力エッジタイムキャプチャ
16ビットPWMモード
• ソフトウェアでプログラムできるPWM信号の出力逆転を伴う単純なPWMモード
■ ARM FiRM に対応するウォッチドッグタイマー
プログラム可能な負荷レジスタ付きの32ビットダウンカウンタ
切り離された監視犬の時計
プログラム可能な中断生成論理と中断マスク
逃走ソフトウェアに対するロックレジスタの保護
起動/無効化で生成論理をリセットする
制御器がデバッグ中にCPU Haltフラグを主張すると,ユーザが有効にするストーリング
■ 10/100 イーサネットコントローラ
IEEE 802.3-2002 仕様に対応する
100 Mbps と 10 Mbps の両方でフルとハーフデュプレックス
統合された10/100 Mbpsトランシーバー (PHY)
自動MDI/MDI-Xクロスオーバー訂正
プログラム可能な MAC アドレス
省エネとオフパワーモード
■ シナクロンシリアルインターフェイス (SSI)
マスターまたはスレーブ操作
プログラム可能なクロックビットレートとプレスケール
広さ16ビット,深さ8地点のFIFOを分離して送信し受信します
フリースケール SPI,MICROWIRE,または
テキサス・インストゥルメントの同期シリアルインターフェース
プログラム可能なデータフレームサイズ 4 から 16 ビット
診断/デバッグテストのための内部ループバックテストモード
■ UART
完全プログラム可能な16C550型UARTが3台あり,IRDA対応
16x8の送信 (TX) と16x12の受信 (RX) のFIFOを分離して,
CPU中断サービスロード
微分分子付きプログラム可能なボード速率発電機
プログラム可能なFIFO長さ,従来の操作を可能にする1バイトの深さの操作を含む
双面バッファインターフェース
FIFOのトリガーレベルは 1/8, 1/4, 1/2, 3/4, 7/8
スタート,ストップ,およびパラリティのための標準アシンクロン通信ビット
誤ったスタートビットの検出
断線生成と検出
■ ADC
単調入力と差分入力構成
単端入力として使用する場合は4つの10ビットチャンネル (入力)
試料率100万個/秒
柔軟で構成可能なアナログからデジタルへの変換
1から8つのエントリまでの4つのプログラム可能なサンプル変換シーケンス
対応する変換結果 FIFO
ソフトウェアまたは内部イベント (タイマー,アナログ比較器,
PWM または GPIO)
チップ内の温度センサー
■ アナログ比較機
2つの独立した統合アナログ比較装置
設定可能:出力ピンを操作し,中断を生成する
またはADCサンプルシーケンスを開始
外部ピンの入力と外部ピンの入力または
内部プログラム可能な電圧基準

対象アプリケーション

■ 遠隔監視
■ 電子販売台 (POS)
■ 試験・測定装置
■ ネットワーク機器とスイッチ
■ 工場自動化
■ HVAC と 建物 制御
■ ゲーム機器
■ モーション コントロール
■ 医療機器
■ 消防 セキュリティ
