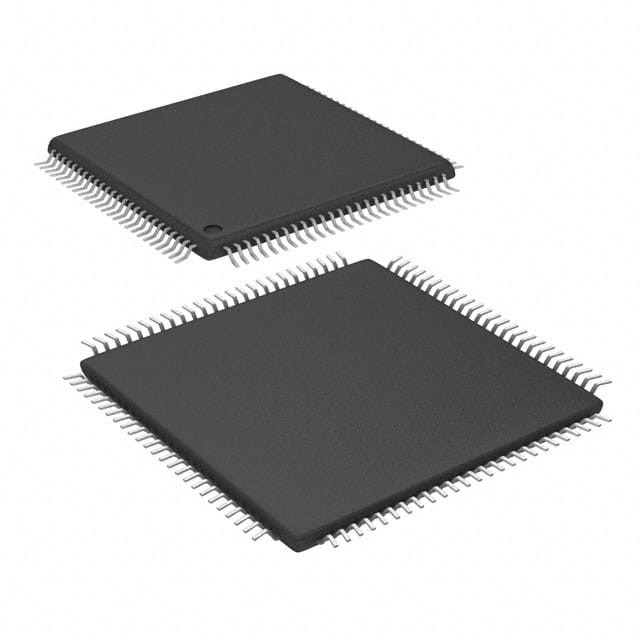

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFPマイクロチップ技術

装置の概要

この文書は,PIC32MX1XX/2XX/5XX 64/100ピンデバイスに関するデバイス特有の情報を含みます.

運用条件

■2.3Vから3.6V,−40°Cから+105°C (DCから40MHz),
-40°C から +85°C (DC から 50 MHz)

コア: 50 MHz/83 DMIPS MIPS32® M4K®

• MIPS16e® モードでコードサイズが40%も小さくなります
• 効率的なコード (Cとアセンブリ) アーキテクチャ
• 32×16 の単サイクル (MAC) と 32×32 の2サイクルを掛け合わせる

時計管理

内部オシレーター 0.9%
• プログラム可能な PLL と オシレーター 時計 ソース
• 障害 防止 時計 モニター (FSCM)
• 独立 監視 犬 計時器
• 早く 起き上がり 起動 する

電力管理

• 低電力管理モード (スリープとアイドル)
• 組み込み パワーオン リセット,ブラウンアウト リセット,ハイ

電圧検出

ダイナミック電流 0.5 mA/MHz (典型)
■ 44 μA IPD 電流 (典型)

音声/グラフィック/タッチ HMI 機能

• 34 PMP ピンまでの外部グラフィックインターフェース
• 音声データ通信:I2S,LJ,RJ,USB
• 音声データ制御インターフェース:SPIとI2C
• 音声データマスタークロック:
- 分子時計周波数の生成
- USBクロックと同期できる
- ランタイムで調節できる
充電時間測定単位 (CTMU):
- mTouch®容量感触センサーをサポート
- 高解像度の時間測定 (1 ns) を提供

アドバンスト アナログ 機能

• ADC モジュール:
- 10 ビット 1 Msps 速度は 1 サンプルとホールド (S&H)
- 最大48のアナログ入力
- スリープモードで動作できます
• 柔軟で独立したADCトリガーソース
• チップ内温度測定機能
• 比較:
- 3つの2つの入力コンパレーターモジュール
- 32の電圧点を持つプログラム可能な参照

計時器/出力比較/入力キャプチャ

• 5つの一般目的タイマー:
- 5つの16ビットと最大2つの32ビットタイマー/カウンター
• 5 つの出力比較 (OC) モジュール
• 5 つのインプットキャプチャ (IC) モジュール
• 機能の再マッピングを許可する周辺ピンの選択 (PPS)
リアルタイムクロックとカレンダー (RTCC) モジュール

通信インターフェース

• USB 2.0 対応 フルスピード OTG コントローラー
• 最大5つのUARTモジュール (12.5 Mbps):
- LIN 1.2 プロトコルと IrDA® サポート
4つの4ワイヤーSPIモジュール (25 Mbps)
2つのI2Cモジュール (最大1Mbud) がSMBusをサポート
• 機能の再マッピングを可能にする PPS
• 2 つの読み書きバッファを持つ平行マスターポート (PMP)
• コントローラー エリア ネットワーク (CAN) 2.0B DeviceNetTM アドレス サポートに対応

直接メモリ アクセス (DMA)

自動データサイズ検出のハードウェアDMAの4チャネル
• 32 ビット プログラム可能なサイクル冗長性チェック (CRC)
• USB に 専用の 2 つの 追加 チャンネル
• CAN に特化した追加チャンネル2つ

入力/出力

標準のVOH/VOLでは10mAまたは15mAの源/シンクで,非標準のVOH1では最大22mAです.
• 5V 容量のあるピン
• 選べる オープン 排水 引き上げ 引き下げ
• すべてのI/Oピンの外部中断

資格とB級支援

• AEC-Q100 REVG (グレード2 -40oC から +105oC)
• B クラス 安全 図書館,IEC 60730

デバガー開発サポート

• システム内およびアプリケーション内プログラミング
• 4 ワイヤー MIPS® 強化 JTAG インターフェース
• 無制限のプログラムと6つの複雑なデータブレイクポイント
• IEEE 1149.2 に対応する (JTAG) 境界スキャン
