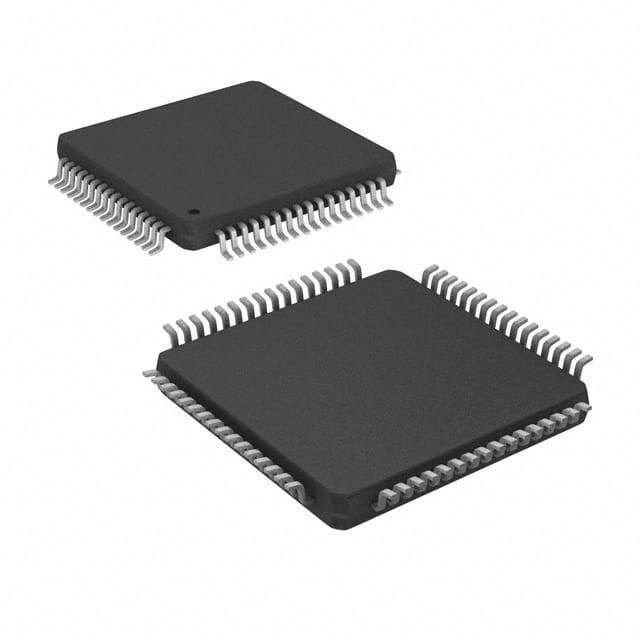

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFPマイクロチップ技術

SAM3X/A 説明

AtmelのSAM3X/Aシリーズは,高性能32ビットARM Cortex-M3 RISCプロセッサに基づいたFlashマイクロコントローラファミリーのメンバーである.最大速度は 84 MHz で動作し,最大 512 Kbyte のフラッシュと最大 100 Kbyte の SRAM が搭載されています周辺機器セットには,組み込みトランシーバー,イーサネットMAC,2xCAN,SDIO/SD/MMCのための高速MCI,NANDフラッシュコントローラと外部バスインターフェイス5x UART, 2x TWI, 4x SPI, 1 PWMタイマー, 9x 一般用途の32ビットタイマー,RTC,12ビットADCと12ビットDAC.

特徴

• 中核
ARM® Cortex®-M3 リビジョン2.0 最大84MHzで動作する
記憶保護ユニット (MPU)
指令セット"Thumb®-2"
24 ビット SysSick カウンター
嵌入式ベクトル中断コントローラ
• 記憶
256 から 512 Kbyte の Flash 組み込み, 128 ビット ワイド アクセス,メモリ アクセレレータ,ダブル 銀行
2つのバンクを持つ 32~100KB の内蔵 SRAM
16KbyteのROMで,ブートローダー (UART,USB) と IAPのルーチンが組み込まれています.
静的メモリコントローラ (SMC): SRAM,NOR,NANDサポート. 4kbyte RAM バッファーとECCのNAND フラッシュコントローラ
• システム
単一電源操作用の組み込み電圧調節器
安全なリセットのために POR,BODとウォッチドッグ
クォーツまたはセラミック共鳴振動器:RTCまたは装置クロック用の3〜20MHzメインおよびオプション低電源32.768kHz.
高精度 8/12 MHz 工場製の内部 RC オシレーター 4 MHz デバイスの高速起動のためのデフォルト周波数
スロークロック 低電源モードのデバイスクロックの恒久的なクロックとしての内部RCオシレーター
デバイスクロック用のPLLとUSB2.0高速ミニホスト/デバイス用のPLL
温度センサー
17 つの周辺DMA (PDC) チャネルと 6 つのチャネルの中央DMAプラス高速USBミニホスト/デバイスとイーサネットMACのための専用DMAまで
• 低電力 モード
睡眠とバックアップモード,バックアップモードでは2.5 μAまで.
バックアップドメイン:VDDBUピン,RTC,8つの32ビットバックアップレジスタ
超低電力RTC
• 周辺機器
USB 2.0 デバイス/ミニ ホスト: 480 Mbps, 4kbyte FIFO,最大 10 つのバイダイレクトエンドポイント,専用 DMA
・最大4つのUSART (ISO7816,IrDA®,フローコントロール,SPI,マンチェスターおよびLINサポート) と1つのUART
2つのTWI (I2C互換性),最大6つのSPI,1つのSSC (I2S),最大2つのスロットを持つ1つのHSMCI (SDIO/SD/MMC)
捕捉,比較およびPWMモードのための9チャネル32ビットタイマー/カウンター (TC),四角解読論理およびステップモーターのための2ビットグレーアップ/ダウンカウンター
補完出力,故障入力,モーター制御のための12ビットデッドタイムジェネレーターカウンター
カレンダーとアラーム機能を持つ32ビットリアルタイムタイマー (RTT) とRTC
変数入力モードとプログラム可能な増幅段階を持つ16チャネル12ビット1MspsADC
2チャネル12ビット1MspsDAC
専用DMAを搭載したEthernet MAC 10/100 (EMAC)
8つのメールボックスを持つ2つの CAN コントローラー
真のランダムナンバージェネレーター (TRNG)
保護された登録書を書く
■ I/O
外部中断能力 (エッジまたはレベル感度) を有する最大103のI/Oライン,デバウンシング,障害物フィルタリング,オンダイシリーズレジスタ終了
・最大6つの32ビット並行入力/出力 (PIO)
• パッケージ
100鉛のLQFP,14 x 14mm,ピッチ0.5mm
100ボールのLFBGA,9x9mm,ピッチ0.8mm
◎144鉛のLQFP 20×20mm,ピッチ0.5mm
¥144ボール LFBGA 10×10mm ピッチ0.8mm
