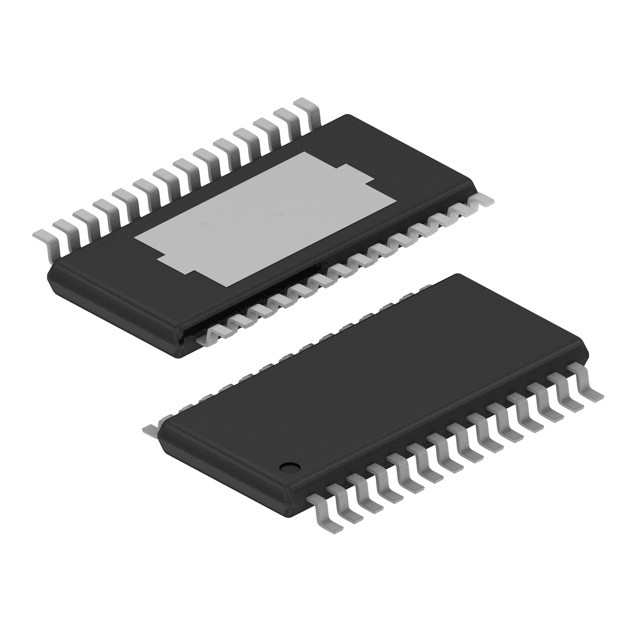

実用的な2 ChanのアンプICの破片TPA3110D2PWPR 15W 28HTSSOPテキサス・インスツルメント

ブランド名 Texas Instruments
モデル番号 TPA3110D2PWPR
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3-5の仕事日
支払条件 T/T
供給の能力 在庫

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
タイプ クラスD 出力タイプ 2チャネル(ステレオ)
最高の出力電力xは@負荷を運ぶ 15W X 2 @ 8Ohm 電圧-供給 8V | 26V
特徴 差動入力、短絡および断熱システムの操業停止 タイプの取付け 表面の台紙
実用温度 -40°C | 85°C (TA) 製造者装置パッケージ 28-HTSSOP
パッケージ/場合 28-PowerTSSOP (0.173"、4.40mmの幅)
ハイライト

実用的なアンプICの破片

,

2 ChanのアンプICの破片

,

TPA3110D2PWPR

メッセージ
製品の説明

TPA3110D2PWPR IC AMPのクラスD STER 15W 28HTSSOPテキサス・インスツルメント

プロダクト細部

記述

TPA3110D2は有効な15-W (チャネルごとに)クラスDの繋結ばれたステレオ スピーカーを運転するための可聴周波電力増幅器である。高度
EMIの抑制の技術は出力で安価なフェライト・ビーズ フィルターの使用を間、会合EMCの条件可能にする。SpeakerGuardTMのスピーカーの保護回路部品は調節可能な力の振幅制限器およびDCの検出器を含んでいる。調節可能な力の振幅制限器はユーザーがスピーカーを通して流れの量を限るために「事実上の」電圧柵を破片の供給より低く置くことを可能にする。DCは入力コンデンサーが傷つくか、または不足分が入力にあれば回路の手段をPWM信号の頻度そして広さ検出し、出力段階を止めた。


特徴

16-V供給からの10% THD+Nの8-Q負荷への15-W/ch
●13-V供給からの10% THD+Nの8-Q負荷への10-W/ch
●16-V供給からの10% THD+Nの4-Qモノラル負荷への30-W
●90%の有効なクラスD操作は脱熱器のための必要性を除去する
●広い供給電圧の範囲は操作From8Vto26Vを可能にする
●フィルターなしの操作
●SpeakerGuard TMのスピーカーの保護はDCの保護と調節可能な力の振幅制限器を含んでいる
●Pinによる流れは容易な板レイアウトを促進する
●自動回復選択の強いPinにPin短絡の保護そして断熱システム
●優秀なTHD+N/破裂音なしのPのerformance
●選択可能な4固定利益設定
●差動入力


適用

テレビ
●消費者音響設備

指定

属性 属性値
製造業者 テキサス・インスツルメント
製品カテゴリ オーディオ・アンプ
シリーズ SpeakerGuard™
プロダクト オーディオ・アンプ
タイプ クラスD
包装 互い違いの包装
単位重量 0.004233 oz
土台式 SMD/SMT
パッケージ場合 28-TSSOP (0.173"、4.40mmの幅)露出されたパッド
入力タイプ 差動
作動温度 -40°C | 85°C (TA)
土台タイプ 表面の台紙
出力タイプ 2チャネル(ステレオ)
特徴 差動入力、短絡および断熱システムの操業停止
数のチャネル 2チャネル
電圧供給 8ボルト| 26ボルト
製造者装置パッケージ 28-HTSSOP
最高出力力xチャネル負荷 15W X 2つの@ 8オーム
利益 36 dB
クラス クラスD
出力電力 15 W
最高使用可能温度 + 85 C
実用温度範囲 - 40 C
ソフトウェア開発のキット TPA3110D2EVM
一部#別名 HPA01070PWPR
供給電圧最高 26ボルト
供給電圧分 8ボルト
パッケージ場合 HTSSOP-28
THDと騒音 0.1%
可聴周波負荷インピーダンス 8オーム
供給タイプ 単一

機能多用性がある部品

形態、パッケージ、機能多用性がある部品

Part#製造業者 記述 製造業者 比較しなさい
TPA3100D2RGZR
消費者回路
20-WステレオのクラスDの音声の電力増幅器(TPA3100) 48-VQFN -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3100D2RGZR
TPA3110D2PWP
消費者回路
15W SpeakerGuardのフィルターなしのクラスDのステレオのアンプか。(TPA3110) 28-HTSSOP -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3110D2PWP
TPA3110D2QPWPRQ1
消費者回路
SpeakerGuardT 28-HTSSOP -40に125の自動車15WフィルターなしのクラスDのステレオのアンプ テキサス・インスツルメント TPA3110D2PWPR対TPA3110D2QPWPRQ1
TPA3107D2PAPR
消費者回路
15-WステレオのクラスDの音声の電力増幅器(TPA3107) 64-HTQFP -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3107D2PAPR
TAS5602DCAR
消費者回路
20-Wフィードバック56-HTSSOP -40に85を用いるステレオのデジタルのアンプ力の段階 テキサス・インスツルメント TPA3110D2PWPR対TAS5602DCAR
TPA3100D2PHPR
消費者回路
20-WステレオのクラスDの音声の電力増幅器(TPA3100) 48-HTQFP -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3100D2PHPR
TPA3100D2RGZT
消費者回路
20-WステレオのクラスDの音声の電力増幅器(TPA3100) 48-VQFN -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3100D2RGZT
TPA3100D2PHPRG4
消費者回路
20-WステレオのクラスDの音声の電力増幅器(TPA3100) 48-HTQFP -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3100D2PHPRG4
TPA3100D2PHP
消費者回路
20-WステレオのクラスDの音声の電力増幅器(TPA3100) 48-HTQFP -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3100D2PHP
TPA3100D2IRGZRQ1
消費者回路
自動車カタログ20-Wのステレオ クラスDの可聴周波電力増幅器48-VQFN -40に85 テキサス・インスツルメント TPA3110D2PWPR対TPA3100D2IRGZRQ1

記述

アンプIC 2チャネルの(ステレオの)クラスD 28-HTSSOP
可聴周波Ampのスピーカー2-CHのステレオ15WクラスD 28 Pin HTSSOP EP T/R
オーディオ・アンプ15WのクラスDのステレオのアンプ
