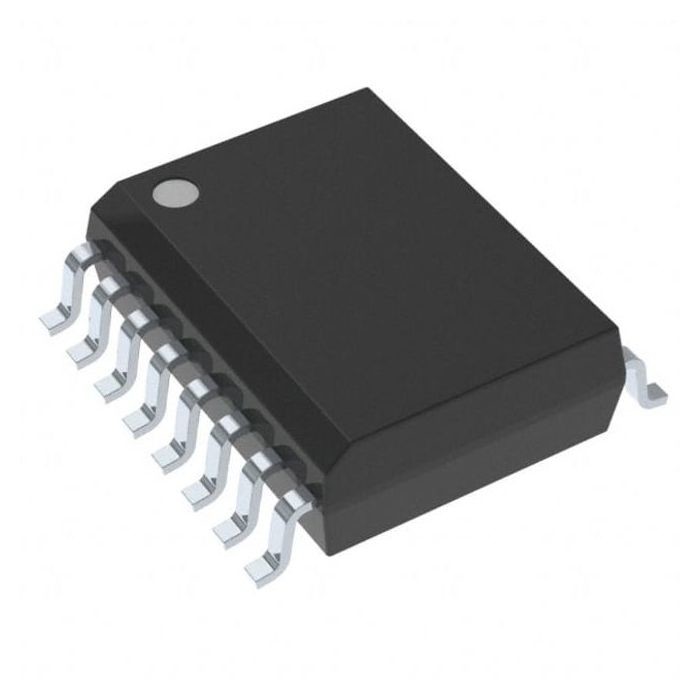

12 Bit SPI Data Acquisition IC AD7243ARZ V-OUT 16SOIC Analog Devices Inc。
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | AD7243ARZ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ビットの数 | 12 | D/Aのコンバーターの数 | 1 |
|---|---|---|---|
| 演算時間 | 10µs | 出力タイプ | 緩衝される電圧- |
| 差動出力 | いいえ | データ インターフェイス | SPI |
| 参照のタイプ | 外的、内部 | 電圧-供給、アナログ | ±10.8V | 16.5V |
| 電圧-供給、デジタル | - | INL/DNL （LSB） | ±1 （最高）、±0.9 （最高） |
| 建築 | R-2R | 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 16-SOIC （0.295"、7.50mmの幅） | 製造者装置パッケージ | 16-SOIC |
| タイプの取付け | 表面の台紙 | ||
| ハイライト | 12データ収集ICをかんだ,SPIデータ収集IC,AD7243ARZ |
||
製品の説明
AD7243ARZ IC DAC 12BIT V-OUT 16SOIC Analog Devices Inc。
プロダクト細部
概説
AD7243は完全な12ビット、電圧出力、単一CMOSの破片の出力アンプおよびZenerの電圧参照のデジタル アナログ変換器である。外的なトリムは完全な指定性能を実現するように要求されない。出力アンプは2つのkΩの負荷を渡る+10ボルトを開発することができる。単一の供給操作を用いる出力電圧範囲は付加的な両極±5 Vの出力範囲は二重供給と利用できるが、0ボルトから+5ボルトまたは0ボルトから+10ボルトである。範囲は内部利益抵抗器を使用して選ばれる。
データ形式はオフセットのバイナリかtwoの補足物のフォーマットは両極範囲で選ばれるかもしれないが、両方の単極範囲の自然なバイナリである。両方の単極範囲とtwoの補足物の両極範囲の0ボルトに出力を置くCLR機能は提供される、がオフセットのバイナリー データのフォーマットと、出力は– REFINに置かれる。この機能は出力が知られていた電圧レベルに置かれるようにするので調整パワーのaとして有用である。
特徴
12ビットCMOS DACとのオン破片の電圧参照
出力アンプ
3つの選択可能な出力範囲
– 5ボルトから+5ボルト、0のVから+5ボルト、0のVから+10ボルト
シリアル・インタフェース
300 kHz DACの更新率
小型:16鉛のすくいかSOIC
非直線性:±1/2 LSB TMINへのTMAX
低い電力の消滅:典型的な100 MW
適用
プロセス制御産業オートメーション
デジタル信号処理 システム
入出力港
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | アナログ・デバイセズ |
| 製品カテゴリ | デジタル アナログ変換器（DAC） |
| シリーズ | DACPORTR |
| プロダクト | デジタル アナログ変換器 |
| 包装 | 管の互い違いの包装 |
| 単位重量 | 0.023492 oz |
| 土台式 | SMD/SMT |
| パッケージ場合 | 16-SOIC （0.295"、7.50mmの幅） |
| 作動温度 | -40°C | 85°C |
| 出力タイプ | 緩衝される電圧- |
| 数のチャネル | 1つのチャネル |
| 製造者装置パッケージ | 16-SOIC |
| データ インターフェイス | SPI |
| 数のビット | 12ビット |
| 電圧供給アナログ | ±10.8 V | 16.5ボルト |
| 電圧供給デジタル | - |
| 建築 | R-2R |
| 決断 | 12ビット |
| 参照タイプ | 外的、内部 |
| 数のDコンバーター | 1 |
| 解決時間 | 10μs |
| 差動出力 | いいえ |
| INL-DNL-LSB | ±1 （最高）、±0.9 （最高） |
| Pd力消滅 | 84 MW |
| 供給電圧最高 | 16.5 V |
| 供給電圧分 | 10.8 V |
| パッケージ場合 | SOIC-16 |
| 数のコンバーター | 1つのコンバーター |
| 参照電圧 | 4.95 V |
記述
DAC 1-CH R-2R 12ビット16 Pin SOIC Wの管
デジタル アナログ変換器- DAC CMOS 12B連続IC
