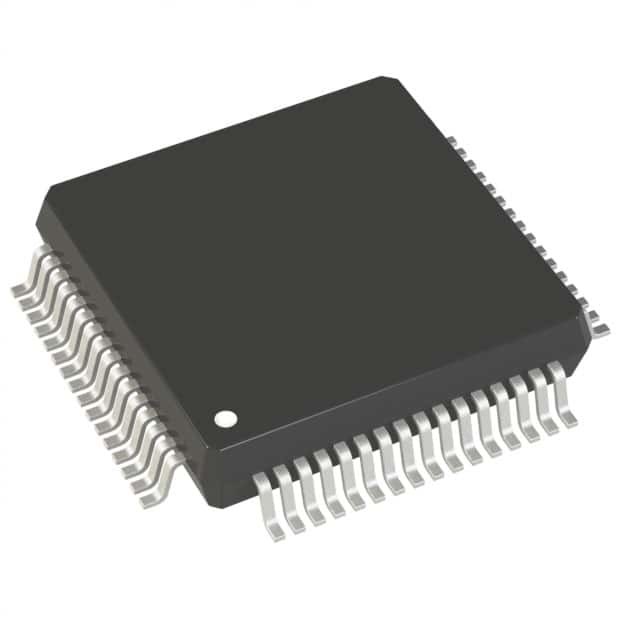

安定した200Kデータ収集IC DAS ADC AD7606BSTZ 16BIT 64LQFP
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | AD7606BSTZ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | データ収集 システム（DAS）、ADC | チャネルの数 | 8 |
|---|---|---|---|
| 決断（ビット） | 16 b | サンプリング レート（毎秒） | 200k |
| データ インターフェイス | DSP、MICROWIRE™の平行、QSPI™の連続、SPI™ | 電圧供給の源 | アナログおよびデジタル |
| 電圧-供給 | 2.3V | 5.25V、4.75V | 5.25V | 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） | ||
| ハイライト | 安定したデータ収集IC,200Kデータ収集IC,AD7606BSTZ |
||
製品の説明
AD7606BSTZ IC DAS/ADC 16BIT 200K 64LQFP Analog Devices Inc。
プロダクト細部
概説
AD76061/AD7606-6/AD7606-4は16ビットの、同時見本抽出、8つ、6つ、そして4つのチャネルが付いているアナログ-デジタル データ収集 システム（DAS）、それぞれである。各部分はアナログ入力 クランプ保護、第2次アンチエイリアシング フィルター、トラックおよび把握アンプ、16ビット充満再分配の逐次比較のアナログ・ディジタル変換器（ADC）、適用範囲が広いデジタル フィルター、2.5ボルトの参照および参照の緩衝および高速連続およびパラレル インターフェイス含んでいる。
特徴
同時に見本抽出された入力8/6/4の本当の両極アナログ入力の範囲:±10 V、±5 V
単一の5ボルトのアナログの供給および2.3ボルトから5ボルトVDRIVE
十分に統合されたデータ収集解決
アナログ入力 クランプ保護
1つのMΩのアナログ入力のインピーダンスの入力バッファ
第2次アンチエイリアシングのアナログ フィルター
オン破片の正確な参照および参照の緩衝
すべてのチャネルの200 kSPSが付いている16ビットADC
デジタル フィルターとのOversamplingの機能
適用範囲が広い平行/シリアル・インタフェース
互換性があるSPI/QSPI™/MICROWIRE™/DSP
性能
アナログ入力 チャネルの7つのkV ESDの評価
95.5 dB SNR、−107 dB THD
±0.5 LSB INL、±0.5 LSB DNL
低い電力:100 MW
待機モード:25 MW
64鉛LQFPのパッケージ
適用
電力線の監視および保護システム多相運動制御
器械使用および制御システム
Multiaxis位置方式
データ収集 システム（DAS）
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | アナログ・デバイセズ |
| 製品カテゴリ | ADCs/DACs |
| シリーズ | AD7606 |
| プロダクト | アナログ・ディジタル変換器 |
| タイプ | データ収集 システム（DAS）、ADC |
| 包装 | 皿の互い違いの包装 |
| 単位重量 | 0.012088 oz |
| 土台式 | SMD/SMT |
| パッケージ場合 | 64-LQFP |
| 入力タイプ | 片端接地 |
| 作動温度 | -40°C | 85°C |
| 土台タイプ | 表面の台紙 |
| 数のチャネル | 8チャネル |
| 電圧供給 | 2.3 V | 5.25ボルト、4.75ボルト| 5.25ボルト |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| 決断ビット | 16 b |
| 見本抽出率每第2 | 200k |
| データ インターフェイス | DSP、MICROWIREか。、平行、QSPIか。、連続、SPIか。 |
| 電圧供給源 | アナログおよびデジタル |
| 建築 | SAR |
| 決断 | 16ビット |
| 参照タイプ | 外的な内部 |
| Pd力消滅 | 142 MW |
| 最高使用可能温度 | + 85 C |
| 実用温度範囲 | - 40 C |
| パワー消費 | 100 MW |
| インターフェイス タイプ | 平行連続DSP SPI |
| SNR信号に騒音比率 | 95.5 dB |
| ソフトウェア開発のキット | EVAL-AD7606EDZ |
| パッケージ場合 | LQFP-64 |
| 利益間違い | +/- 32 LSB |
| 数のコンバーター | 1つのコンバーター |
| 見本抽出レート | 200 kS/s |
| INL必要非直線性 | +/- 2 LSB |
| DNL差動非直線性 | +/- 0.99 LSB |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| タイプ | データ収集 システム（DAS） ADC |
| 数のチャネル | 8 |
| データ インターフェイス | DSP MICROWIRE™の平行QSPI™連続SPI™ |
| 電圧供給 | 2.3V | 5.25V 4.75V | 5.25V |
| パッケージ場合 | 64-LQFP |
| 基盤プロダクト数 | AD7606 |
記述
8チャネル単一ADC SAR 200kspsの16ビットの平行/連続64 Pin LQFPの皿
アナログ・ディジタル変換器- ADC 8Ch w/Bipolar 16B Simultの見本抽出
