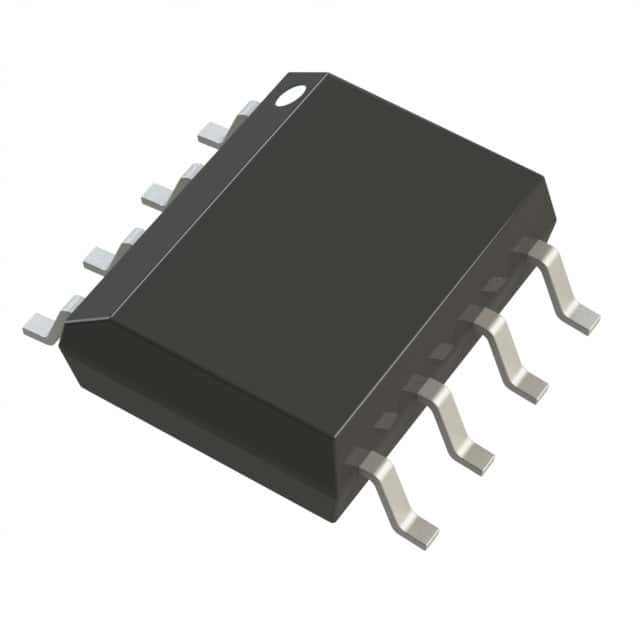

単方向イーサネットOptoアイソレーター2500VrmsのADUM1201ARZのOptoアイソレーター回路
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADUM1201ARZ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 技術 | 磁気カップリング | タイプ | 一般目的 |
|---|---|---|---|
| 隔離された力 | いいえ | チャネルの数 | 2 |
| 入力-側面1/Side 2 | 1/1 | チャネル タイプ | 単方向 |
| 電圧-分離 | 2500Vrms | 共通モード一時的な免除（分） | 25kV/µs |
| データ転送速度 | 1Mbps | 伝搬遅延のtpLH/tpHL （最高） | 150ns、150ns |
| 脈拍幅のゆがみ（最高） | 40ns | 上昇/落下の時間（タイプ） | 10ns、10ns |
| 電圧-供給 | 2.7V | 5.5V | 実用温度 | -40°C | 105°C |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC | ||
| ハイライト | 単方向イーサネットOptoアイソレーター,イーサネットOptoアイソレーター2500Vrms,ADUM1201ARZのOptoアイソレーター回路 |
||
製品の説明
ADUM1201ARZ DGTL ISO 2500VRMS 2CH GP 8SOIC Analog Devices Inc。
プロダクト細部
評価板記述
EVAL-AD5421はユーザーを容易にAD5421ループ動力の4 mAから20 mA DACのすべての特徴を評価することを許可するように設計されているフル装備の評価板である。AD5421ピンは外部接続のための機内コネクターで入手しやすい。AD5421評価板はアナログ装置のシステム実証のプラットホーム板と共にPCのUSBポートによって制御される。SDP板は評価板がAD5421評価ソフトウェアを使用してWindows® XP （SP2またはあとで）またはヴィスタ ベースの（32ビット） PCのUSBポートを通して制御されることを許可する。AD5421シリアル・インタフェースは板のtestpointの関係でまた入手しやすい。
特徴
AD5421のためのフル装備の評価板リンク選択
アナログ・デバイセズと共のPC制御、株式会社、
システム実証のプラットホーム（SDP）
制御のためのPCソフトウェア
必要とされる装置
DC電源単位PC制御（EVAL-SDP-CB1Z）のためのSDP
電圧計か電流計
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | アナログ・デバイセズ |
| 製品カテゴリ | デジタル アイソレーター |
| シリーズ | iCoupler® |
| プロダクト | デジタル アイソレーター |
| タイプ | 一般目的 |
| 包装 | 互い違いの包装 |
| 単位重量 | 0.019048 oz |
| 土台式 | SMD/SMT |
| パッケージ場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 技術 | 磁気カップリング |
| 作動温度 | -40°C | 105°C |
| 数のチャネル | 2つのチャネル |
| 電圧供給 | 2.7 V | 5.5ボルト |
| 製造者装置パッケージ | 8-SOIC |
| データ レート | 1Mbps |
| チャネル タイプ | 単方向 |
| 電圧分離 | 2500Vrms |
| 上昇落下時間Typ | 10ns、10ns |
| 隔離力 | いいえ |
| 入力側面1側面2 | 2016/1/1 0:00:00 |
| 共通モード一時的免除分 | 25kV/μs |
| 伝播遅れtpLH tpHL最高 | 150ns、150ns |
| 脈拍幅 | 40ns |
| 最高使用可能温度 | + 125 C |
| 実用温度範囲 | - 40 C |
| 極性 | 二方向 |
| 分離タイプ | 磁気カップリング |
| 作動供給現在 | 600のuA |
| 分離電圧 | 2.5のkVrms |
| 供給電圧最高 | 5.5 V |
| 供給電圧分 | 2.7 V |
| パッケージ場合 | SOIC-8 |
| 伝搬遅延 | 45 ns |
| 最高落下時間 | 10 ns （タイプ） |
| 最高上昇時間 | 10 ns （タイプ） |
| Pulse-Width | 1000のns |
機能多用性がある部品
形態、パッケージ、機能多用性がある部品
| Part#製造業者 | 記述 | 製造業者 | 比較しなさい |
| ADUM1201CRZ-RL7 信号回路 |
専門のアナログ回路、PDSO8、MS-012AA迎合的な、ROHS SOIC-8 | ロチェスターの電子工学LLC | ADUM1201ARZ対ADUM1201CRZ-RL7 |
| ADUM1201BRZ-RL7 運転者およびインターフェイス |
デジタル デュアル・チャネル アイソレーター（1/1チャネルのDirectionality） | アナログ・デバイセズ株式会社 | ADUM1201ARZ対ADUM1201BRZ-RL7 |
| ADUM3201BRZ 運転者およびインターフェイス |
、デジタル アイソレーター デュアル・チャネル、高められたシステム レベルESDの信頼性 | アナログ・デバイセズ株式会社 | ADUM1201ARZ対ADUM3201BRZ |
| ADUM1201CRZ 運転者およびインターフェイス |
デジタル デュアル・チャネル アイソレーター（1/1チャネルのDirectionality） | アナログ・デバイセズ株式会社 | ADUM1201ARZ対ADUM1201CRZ |
| ADUM1201ARZ-RL7 運転者およびインターフェイス |
デジタル デュアル・チャネル アイソレーター（1/1チャネルのDirectionality） | アナログ・デバイセズ株式会社 | ADUM1201ARZ対ADUM1201ARZ-RL7 |
| ADUM1201AR 信号回路 |
専門のアナログ回路、PDSO8、MS-012AA、SOIC-8 | ロチェスターの電子工学LLC | ADUM1201ARZ対ADUM1201AR |
| ADUM1201BR 信号回路 |
専門のアナログ回路、PDSO8、MS-012AA、SOIC-8 | ロチェスターの電子工学LLC | ADUM1201ARZ対ADUM1201BR |
| ADUM3201ARZ 運転者およびインターフェイス |
、デジタル アイソレーター デュアル・チャネル、高められたシステム レベルESDの信頼性 | アナログ・デバイセズ株式会社 | ADUM1201ARZ対ADUM3201ARZ |
| ADUM1201BRZ 運転者およびインターフェイス |
デジタル デュアル・チャネル アイソレーター（1/1チャネルのDirectionality） | アナログ・デバイセズ株式会社 | ADUM1201ARZ対ADUM1201BRZ |
| ADUM1201WSRZ 信号回路 |
専門のアナログ回路、PDSO8、MS-012AA迎合的な、ROHS SOIC-8 | ロチェスターの電子工学LLC | ADUM1201ARZ対ADUM1201WSRZ |
記述
デジタル アイソレーター デジタル二重CH
